Успехи, достигнутые с помощью КТ в диагностике различных заболеваний, способствовали быстрому техническому совершенствованию аппаратов и значительному увеличению числа их моделей. В 1980 г. только в США было зарегистрировано 2030 томографов, количество их в развитых странах (США, Япония, ФРГ, Швеция и др.) составляет от 18 до 22 аппаратов на 1 млн. населения.

В нашей стране первый КТ для исследования головы был разработан в НИИ кабельной промышленности Минэлектротехпрома СССР (1985) совместно с НИИ неврологии АМН СССР.

Быстрое техническое совершенствование КТ значительно повысило эффективность и разрешающую способность метода в диагностике различных заболеваний и сократило время сканирования пациентов. В течение 4-6 лет крупными фирмами США, Франции, Англии, ФРГ ,Японии были созданы и поступили в серийное производство три поколения рентгеновских компьютерных томографов. Если компьютерные томографы 1 поколения имели только один детектор и время сканирования одного среза толщиной 20- 30 мм составляло 5-6 мин, то томографы 2-го поколения были оснащены 16-60 детекторами и время сканирования одного среза сократилось до 2-3 мин.

Качественный скачок претерпели компьютеры 3 и 4 поколений. При наличии от 512 до 1400 детекторов и ЭВМ большой емкости время сканирования одного среза (2-8 мм) уменьшилось до 2-5 с, что практически позволило исследовать все органы и ткани организма.

Новым достижением в конструкции компьютерных томографов явилось создание «спиральной» КТ, что позволяет на основе непрерывной ротации рентгеновской трубки и движения стола добиться увеличения скорости исследования, повышения разрешающей способность и улучшения качества изображения.

В настоящее время крупные фирмы в США (“Picker”, “General Electric”) и Германии (“Siemens” и “Philips Medical Systems”) начали серийное производство спиральных КТ. Компьютеры этого класса позволяют проводить объемное непрерывное сканирование в пределах 30-40 см анатомического пространства при задержке дыхания, что обеспечивает четкое дифференцирование минимального патологического очага (опухоли метастазы и др.), определение состояния печеночных протоков с оптимальным использованием контрастного вещества.

Проведение с помощью спирального КТ ангиографии с внутривенным введением контрастного вещества и возможность получения трехмерного изображения сосудов открывают широкие возможности изучения патологии сосудистой системы (аневризмы аорты, стеноз почечных артерий, сосудистые анастомозы, наличие внутрисосудистых бляшек и состояния кровообращения головного мозга). [№ 3, стр. 8-10]

1.2 Физические и технические основы томографии

При выполнении обычной рентгенограммы три компонента - пленка, объект и рентгеновская трубка - остаются в покое. Томографический эффект можно получить при следующих комбинациях: 1) неподвижный объект и движущиеся источник (рентгеновская трубка) и приемник (рентгенографическая пленка, селеновая пластина, кристаллический детектор и т.п.) излучения; 2) неподвижный источник излучения и движущиеся объект и приемник излучения; 3) неподвижный приемник излучения и движущиеся объект и источник излучения. Наиболее распространены томографы с синхронным перемещением трубки и пленки в противоположных направлениях при

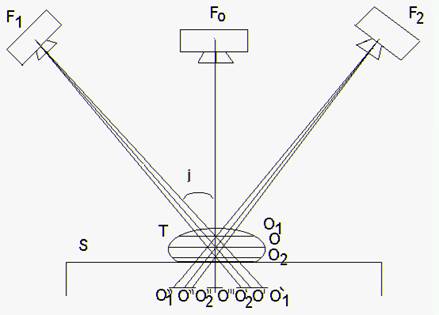

Рис.1 Принцип образования послойного изображения.

F0,F1,F2-нулевое,исходное и конечное положение фокуса рентгеновской трубки; j-1/2 угла поворота трубки; S-поверхность стола; Т-объект исследования; О-точка выделяемого слоя; О1, О2-точки, находящиеся выше и ниже выделяемого слоя; О`, О``-проекции точки О на пленке при исходном и конечном положениях фокуса рентгеновской трубки; О1`, O1``-проекции точки О1 на пленке при тех же положениях фокуса трубки; О2`, О2``-проекции точки О2 при тех же положениях фокуса трубки; О```-проекции всех точек на пленке при нулевом положении рентгеновской трубки.

неподвижном объекте исследования. Рентгеновский излучатель и кассетодержатель с приемником излучения (рентгеновская пленка, селеновая пластина) соединяют жестко с помощью металлического рычага. Ось вращения рычага (перемещения трубки и пленки) находится над уровнем стола и ее можно произвольно перемещать.

Как показано на рис.1, при перемещении трубки из положения F1 в положение F2, проекция точки О, которая соответствует оси вращения рычага, будет постоянно находиться в одном и том же месте пленки. Проекция точки О неподвижна относительно пленки и, следовательно, ее изображение будет четким. Проекции точек О1 и О2,находящиеся вне выделяемого слоя, с перемещением трубки и пленки меняют свое положение на пленке и, следовательно, их изображение будет нечетким, размазанным. Доказано, что геометрическим местом точек, проекции которых при движении системы неподвижны относительно пленки, является плоскость, параллельная плоскости пленки и проходящая через ось окончания системы. На томограмме, таким образом, будут четкими изображения всех точек, находящихся в плоскости на уровне оси вращения системы, то есть в выделяемом томографическом слое.

На рисунке показано перемещение трубки и пленки по траектории прямая-прямая, то есть по параллельным прямолинейным направляющим. Такие томографы, имеющие самую простую конструкцию, получили наибольшее распространение. В томографах с траекториями дуга-дуга, дуга-прямая геометрическим местом точек, проекции которых при движении системы неподвижны относительно пленки, является плоскость, параллельные плоскости пленки и проходящая через ось качания системы; выделяется слой также плоской формы. Из-за более сложной конструкции эти томографы получили меньшее распространение.

Описанные выше аппараты относятся к линейным томографам (с линейными траекториями), так как проекции траекторий движения системы трубка-пленка на выделяемую плоскость имеют вид прямой линии, а тени размазывания имеют прямолинейную форму.

За угол поворота (качания) трубки 2j в таких томографах принимают угол ее поворота из одного крайнего положения в другое; перемещение трубки от нулевого положения равно j.

В томографах с нелинейным размазыванием перемещение системы трубка - пленка происходит по криволинейным траекториям - кругу, эллипсу, гипоциклоиде, спирали. При этом отношение расстояний фокус трубки - центр вращения и центр вращения - пленка сохраняется постоянным. И в этих случаях доказано, что геометрическим местом точек, проекции которых при движении системы неподвижны относительно пленки, является плоскость, параллельная плоскости пленки и проходящая через ось качания системы. Размазывание изображения точек объекта, лежащих вне выделяемой плоскости, происходит по соответствующим кривым траекториям движения системы. Размазываемые изображения повторяют на пленке траекторию перемещения фокуса рентгеновской трубки.

При симультанной (многослойной) томографии в один прием (одно перемещение трубки и пленки в противоположных направлениях) получают несколько томограмм благодаря расположению в одной кассете нескольких пленок, расположенных на некотором расстоянии друг от друга. Проекция изображения первого слоя, находящегося на оси вращения системы (избранной высоте слоя), получается на верхней пленке. Геометрически доказано, что на последующих пленках получают свое изображение нижележащие параллельные к оси движения системы слои, расстояния между которыми примерно равны расстояниям между пленками.Основным недостатком продольной томографии является то, что расплывчатые изображения выше- и нижележащих плоскостей с нежелательной информацией уменьшают естественную контрастность. Вследствии этого восприятие в выделяемом слое тканей с невысокой контрастностью ухудшается.
