Лазерная медицинская установка для целей лучевой терапии "Импульс-1"
Введение
Структурная схема
Функциональная схема
Принцип действия
Основные параметры и характеристики
Выводы
Список литературы
Лазерная медицинская установка для целей лучевой терапии "Импульс-1"
Введение
В настоящее время лазерное излучение с большим или меньшим успехом применяется в различных областях науки. Уникальные свойства излучения лазеров, такие, как монохроматичность, когерентность, малая расходимость и возможность при фокусировке получать очень высокую плотность мощности на облучаемой поверхности обеспечили широкое применение лазеров. Использование квантовой электроники оказалось, в частности, очень полезным для клинической медицины. В медицинских целях используются, в основном, твердотельные и газовые лазеры. Импульсные твердотельные лазеры применяют преимущественно в офтальмологии для операций по устранению отслоения сетчатки глаза и при лечении глаукомы. Для этих целей была разработана специальная аппаратура с использованием неодимовых и рубиновых лазеров. Для операций с рассечением тканей импульсные лазеры оказались непригодны, поэтому для этих целей применяют лазеры непрерывного действия. В Советском Союзе была создана хирургическая аппаратура на СО2 лазерах. Такие хирургические установки применяют в общей хирургии, онкологии и других областях.
Установками на основе аргоновых лазеров непрерывного действия с использованием специальных световодов пользуются медики при внутриполостных операциях.
В терапии разных болезней широко применяются газовые гелий-неоновые лазеры. Например, положительные результаты получены при лечении трофических язв, ран, воспалительных процессов, некоторых сосудистых заболеваний и в кардиологии. Не вызывает сомнения стимулирующее действие излучения гелий-неоновых лазеров при регенерации и улучшении обменных процессов.
Основными преимуществами, стимулирующими применение лазеров в медицине, являются радикальность лечения, снижение сроков вмешательства, уменьшение числа осложнений, кровопотери, улучшение условий стерильности и т. д.
Структурная схема
Лазерная медицинская установка "Импульс-1" — первый отечественный аппарат, созданный и разработанный для ведения лазеротерапии в соответствии с медико-техническим требованием Министерства здравоохранения СССР. Разработка установки была закончена в 1971 году. В том же году Комитет по новой медицинской технике Минздрава СССР дал рекомендацию к выпуску промышленной партии этих установок, которая и была изготовлена в 1975 году на Свердловском заводе электромедицинской аппаратуры.
Установка "Импульс-1" разработана на базе специально созданного для нее мощного импульсного лазера на неодимовом стекле.
Установка (см. рис. 1) состоит из следующих основных частей: операционного аппарата, накопителя энергии и главного пульта питания и управления.
|
Рисунок 1. Структурная схема лазерной медицинской установки для лучевой терапии "Импульс-1" |
Функциональная схема
Конструктивная схема операционного аппарата установки приведена на рисунке 2.
|

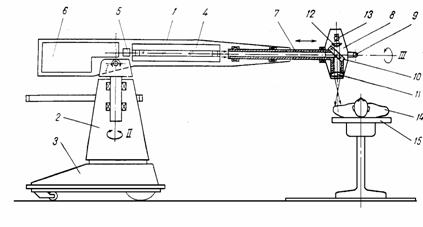

Рисунок 2. Конструктивная схема операционного аппарата установки |
Операционный аппарат состоит из горизонтального ствола 1, установленного на вертикальной стойке 2. Ствол может поворачиваться вокруг горизонтальной оси I и вертикальной оси II.
Вертикальная стойка 2 жестко закреплена на платформе 3. Платформа снабжена колесами для перемещения аппарата по полу. К вертикальной стойке прикреплен поручень.
Внутри ствола 1 жестко закреплены лазерный излучатель 4, калориметрический блок 5 и блок поджига 6. На конец ствола 1 установлен телескопический вал 7 с поворотно-фокусирующей головкой 8.
Телескопический вал 7 можно перемещать вдоль его собственной оси симметрии III и поворачивать вокруг той же оси III вместе с поворотно-фокусирующей головкой 8. Головка 8 жестко закреплена на конце телескопического вала. На нем жестко закреплена и рукоятка 9, охватывающая поворотно-фокусирующую головку 8.
Внутри головки 8 жестко зафиксированы селективно отражающее лазерное излучение зеркало 10, фокусирующая линза 11, конденсор 12 и лампочка накаливания 13.
Лазерный излучатель 4 выполнен в виде отдельного блока. Активным элементом в нем является стержень из неодимового стекла ПГЛС-1 диаметром 45 мм и длиной 617 мм. Активный элемент возбуждается с помощью четырех ксеноновых ламп накачки ИПФ-20000, расположенных в четырехлепестковом осветителе с четырьмя V-образными отражателями, изготовленными из нержавеющей стали. Внутренние поверхности отражателей полированные и имеют хорошо отражающее серебряное покрытие. Активный элемент расположен в корпусе осветителя вдоль оси симметрии. Корпус осветителя изготовлен из нержавеющей стали. Торцы активного элемента уплотнены в корпусе осветителя с помощью индиевых колец, сжимаемых цилиндрическими держателями зеркал резонатора. Глухое и полупрозрачное зеркала, установленные параллельно торцам активного элемента, герметизирует полости между зеркалом и активным элементом. При этом боковыми стенками полостей являются цилиндрические поверхности держателей зеркал резонатора. Внутренняя полость осветителя, лампы накачки и активный элемент омываются 0.02% раствором K2Cr2O4 в дистиллированной воде, циркулирующей через осветитель.
Полупрозрачное зеркало резонатора (коэффициент пропускания 60%) установлено в излучателе 4 со стороны поворотно-фокусирующей головки 8. Глухое зеркало резонатора с коэффициентом пропускания 5% размещено со стороны калориметрического блока 5. Поэтому при генерации лазерного излучения в резонаторе излучателя 4 основная часть излучения направлена в сторону поворотно-фокусирующей головки, а остальная — в сторону калориметрического блока 5, где поглощается его приемной площадкой.
Калориметрический блок 5 (после проведения соответствующей калибровки) обеспечивает измерение энергии лазерного излучения, направляемой в сторону поворотно-фокусирующей головки, по поглощенной его приемной площадкой энергии лазерного излучения.
Блок поджига 6 четырехсекционный. Каждая его секция предназначена для поджига одной из ламп накачки лазерного излучателя.
Регулирование размеров пятен лазерного излучения на объекте облучения осуществляется в операционном аппарате изменением расстояния между линзой 11 поворотно-фокусирующей головки и объектом облучения, а контроль размеров пятен ведется по системе подсветки.
Принцип действия
Накопитель энергии установки — электрические емкости, объединенные в четыре секции. Каждая секция накопителя предназначена для питания одной лампы накачки четырехлампового лазерного излучателя операционного аппарата. Емкость конденсаторов одной секции 1200 мкФ, максимальное напряжение заряда 4.6 кВ, максимальная энергия заряда 12.5 кДж. Максимальная суммарная энергия заряда четырех секций составляет 50 кДж. Каждая секция накопителя расположена в отдельном шкафу. Габаритные размеры шкафа 600´600´1500 мм.
