9) раз в 2 года проводить градуировку и настройку прибора. Отправку приборов на градуировку необходимо вести по графи­кам, утвержденным начальником ГО. Внеплановая градуировка и настройка прибора производится при смене счетчиков, стабили­заторов или при замене других деталей, резко изменяющих пара­метры прибора;

10) после работы в зонах с высоким уровнем ра­диации производить дезактивацию прибора. Поверхность прибора тщательно протирают влажной тряпкой или тампонами, чтобы снять пыль. Использованные тряпки и тампоны выбрасывают в специальную тару или ящик.

Основные различия в модификациях измери­телей мощности дозы типов ДП - 5А, ДП - 5В и ДП - 5В. Назначение и принцип действия всех модификаций измерителя мощности дозы (рентгенометра) ДП-5 одни и те же, различие между ними состоит в основном в конструктивном исполнении и частично в электрической схеме.

Прибор ДП-5А конструктивно отличается от ДП-5В следую­щим:

1) в корпусе прибора (измерительном пульте) размещен дополнительный газоразрядный счетчик типа СИ-ЗБГ, используе­мый при работе на поддиапазоне 200. Поэтому при работе на этом поддиапазоне измерение уровня радиации производится са­мим пультом (в 1 м от земли). Счетчики, расположенные в зон­де, при этом отключаются;

2) контрольный препарат укреплен на внутренней стороне крышки футляра и прикрыт крышкой, кото­рую при проверке прибора сдвигают в сторону. Поворотный экран зонда имеет не три, а два рабочих положения: «Г» и «Б»;

3) у зонда имеется короткая отстегивающаяся ручка;

4) на измеритель­ном пульте имеется дополнительная ручка потенциометра «ре­жим». При подготовке прибора к работе после установки пере­ключателя поддиапазонов в положение «режим» этой ручкой стрелка прибора выводится на черный треугольник на шкале;

5) делитель напряжения предназначен для использования внеш­них источников постоянного тока напряжением 3, 6 и 12 вольт;

6) крышка отсека источников питания крепится четырьмя вин­тами с применением отвертки;

7) в таблице на крышке футляра даны устаревшие в настоящее время предельно допустимые уров­ни радиоактивного заражения некоторых объектов.

Прибор ДП-5Б сходен с ДП-5А, отличаясь от него креплени­ем крышки отсека питания, фиксацией удлинительной штанги к зонду и данными в табличке величин допустимого загрязнения объектов контроля, которые аналогичны прибору ДП-5В.

Кроме того, приборы ДП-5А и ДП-5Б изготовлены из более хрупкого материала, чем ДП-5В, и требуют более осторожного обращения.

Народнохозяйственные приборы, используемые в ГО

Сцинтилляционный радиометр поисковый СРП-68-01 предна­значен для поиска радиоактивных руд по их гамма-излучению и для радиометрической съемки местности (рис. 3).

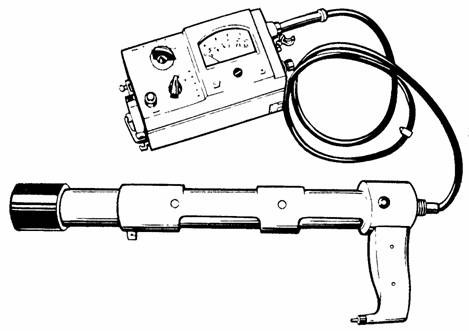

Рис. 3. Сцинтилляционный радиометр поисковый СРП-68-01

В период ликвидации последствий аварии на Чернобыльской АЭС он использовался для ведения радиационной разведки, определения степени зараженности животных, продуктов растительного и жи­вотного происхождения, кормов и воды. Прибор сохраняет рабо­тоспособность в интервале температур от —20 до +50 °С и отно­сительной влажности до 90% при температуре 30 °С.

СРП-68-01 позволяет проводить измерение мощности экспо­зиционной дозы гамма-излучения в пределах от 0 до 3000 мкР/ч (3 мР/ч). Степень радиоактивной загрязненности измеряют в пределах от 0 до 10000 имп/с.

Время установления рабочего режима не .превышает 1 мин. Прибор допускает непрерывную работу в течение 8 ч. Отклоне­ние показаний не более ±10%. Комплект питания включает де­вять элементов типа 343 (12 В). Масса рабочего комплекта 3,6 кг, в укладочном ящике 9,5 кг.

Прибор состоит из пульта (РПГ4-01), блока детектирования (БДГ4-01), комплекта запасных частей, инструмента, докумен­тации и укладочного ящика.

Бета-радиометр РКБ4-1еМ предназначен для экспрессных из­мерений удельной (объемной) бета-активности воды, почвы, рас­тительности, пищевых продуктов. Прибор может быть использо­ван в ветеринарных лабораториях, санэпидемстанциях. Состоит из пульта, блоков детектирования БДЖБ-02 и БДЖБ-07, блока питания, соединительного кабеля, комплекта ЗИП. Диапазон из­мерений от 5 •10-5 мкКи/кг(л) до 0,5 мКи/кт(л). Время измере­ния 35 мин. Рабочий диапазон температур от 4 до 40 °С. Напря­жение питания 220 В.

Приборы контроля облучения

Комплект индивидуальных дозиметров ДП-22В (рис. 4) пред­назначен для измерения индивидуальных доз гамма-излучения в диапазоне от 2 до 50 Р при изменении мощности дозы от 0,5 до 200 Р/ч. Погрешность измерений ±10%. Саморазряд не превы­шает 4 Р/сут. Работа дозиметров обеспечивается в интервале температур от —40 до +50 °С, относительной влажности воздуха 98%. В комплект ДП-22В входят 50 прямопоказывающих дози­метров ДКП-50-А, зарядное устройство ЗД-5, футляр, техниче­ская документация.

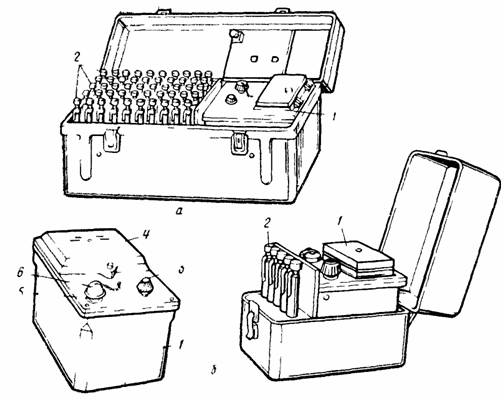

Рис. 4. Комплекты индивидуальных дозиметров ДП-22В (а) и ДП-24 (б):

/- зарядное устройство. 2 --дозиметры: 3- ручка потенциометра. 4 - крышка отсека питания. 5 -зарядное гнездо. 6 – колпачок.

Подготовка комплекта к действию состоит из внешнего осмот­ра, проверки комплектности и зарядки дозиметров ДКП-50-А. При осмотре выявляют их техническую исправность.

Для подготовки дозиметра ДКП-50-А к работе отвинчивают пылезащитный колпачок (защитная оправка) дозиметра и кол­пачок гнезда «заряд» на зарядном устройстве. Ручку «заряд» Выводят против часовой стрелки, дозиметр вставляют в гнездо, упираясь в его дно, при этом внизу гнезда зажигается лампочка, освещающая шкалу дозиметра. Оператор, наблюдая в окуляр и вращая ручку «заряд» по часовой стрелке, устанавливая изо­бражение нити на нулевую отметку шкалы дозиметра, вынимает дозиметр из гнезда и навинчивает защитный колпачок. Затем дозиметры выдают личному составу формирований, работающих в зоне радиоактивного заражения.

После возвращения из оча­га снимают показания дози­метра и заносят в журнал уче­та облучения личного состава (все дозиметры пронумерова­ны и могут закрепляться за отдельными членами форми­рований).

В нерабочем состоянии до­зиметры должны храниться заряженными в сухом поме­щении при температуре 20°С в вертикальном положении.

Комплект дозиметров ДП-24 состоит из зарядного устройства ЗД-5 и пяти дози­метров ДКП-50-А. Комплект предназначен для небольших формирований и учреждений ГО. Подготовка и использование прибора аналогичны ДП-22В.

Комплект измерителя дозы ИД-1предназначен для измерения поглощенных доз гамма-нейтронного излучения в ин­тервале температур от —50 до +50 °С и относительной влаж­ности до 98%. Дозиметр обеспечивает измерение поглощенных доз гамма-нейтронного излучения в диапазоне от 20 до 500 рад с мощностью дозы от 10 до 366000 рад/ч.

Саморазряд дозиметра при 20°С, атмосферном давлении 100 кПа, относительной влажности 65% не превышает за 24 ч одно деление, за 150 ч два деления.

Отсчет измеряемых доз производится по шкале, расположен­ной внутри дозиметра и наблюдаемой на свет через окуляр. За­рядка дозиметров производится от зарядного устройства ЗД-6. В комплект, кроме зарядного устройства, входят 10 дозиметров и инструкция, вложенные в футляр.
