П-318

6 тлг. кан.

2500

f, Гц.

3400

1300

300

2320

1640

4 тлг. кан.

f, Гц.

3400

380

300

1

2

3



Рис. 3

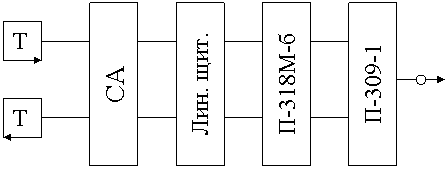

Для получения 10,12,16 телеграфных каналов в одном телефонном канале упаковки П-318М-6 и П-318М-4 соединяются в рабочий комплект в соот­ветствующем количестве.

Кроме того, при образовании 10,6 и 4-х телеграф­ных каналов, есть возможность образовать телефон­ную служебную связь в спектре частот 300-1300Гц.

Рис. 4

Входы и выходытелеграфных каналов аппаратуры П-318М-6,

П-318М-4 двухполюсные.

Рис. 5

Переходное устройство П-318М-ПУ предназна­чено для согласования двухполюсных входов и выходов аппаратуры тонального телеграфирования с оконечными аппаратами, работающими током

одного направления.

Графики вычертить на доске или показать по телевидению

Графики вычертить на доске или показать по телевидению

Графики вычертить на доске или показать по телевидению

1

2

3



Один комплект П-318М-ПУ обеспечивает работу 3-х телеграфных каналов при подключении к ним те­леграфных аппаратов типа СТ, обеспечивая при этом работу П-318М дуплексом(режим II) или симплексом(режим III).

Устройство телефонно-телеграфного переговора П-318М-УТТП предназначено для обеспечения слу­жебного телеграфного переговора по телеграф­ным каналам аппаратуры П-318М-6 или П-318М-4 и для обеспечения служебного телефонного пе­реговора в неиспользуемой для телеграфных свя­зей полосе частот телефонного канала 300-1400Гц. Устройство П-318М-УТТП расчитано на совместную работу с аппаратурой П-318М-6 и П-318М-4. Аппаратура П-З18М может выпускаться в пяти ви­дах комплектации (табл.1).

Задать вопрос для контроля, что такое режим 1.11,111 применительно к работе к аппаратуры

П-314М.

Таблицу вычертить на доске или показать по телевидению
