Пояснение.

· В реакторе ВВЭР при появлении в активной зоне пара или при повышении температуры теплоносителя, приводящего к снижению его плотности, падает количество столкновений нейтронов с атомами молекул теплоносителя, уменьшается замедление нейтронов, вследствие чего все они уходят за пределы активной зоны, не реагируя с другими ядрами. Реактор останавливается.

· В реакторе РБМК при вскипании воды или повышении ее температуры, приводящее к снижению ее плотности, уходит ее нейтронопоглощающее действие (замедлитель в этом реакторе и так уже есть, а у пара коэффициент поглощения нейтронов гораздо ниже, чем у воды). В реакторе нарастает цепная реакция и он разгоняется., что, в свою очередь, приводит к дальнейшему повышению температуры воды и ее вскипанию.

Следовательно, при возникновении нештатных ситуаций работы реактора, сопровождающихся его разгоном, реактор ВВЭР заглохнет, а реактор РБМК продолжит разгон с нарастающей интенсивностью, что может привести к очень интенсивному тепловыделению, результатом которого будет расплавление активной зоны реактора. Данное последствие очень опасно, так как при контакте расплавленных циркониевых оболочек с водой происходит разложение ее на водород и кислород, образующих крайне взрывчатый гремучий газ, при взрыве которого неизбежно разрушение активной зоны и выброс радиоактивных топлива и графита в окружающую среду. Именно по такому пути развивались события при аварии на Чернобыльской АЭС. Поэтому в реакторе РБМК как нигде важна роль защитных систем, которые будут или предотвращать разгон реактора, или экстренно его охлаждать в случае разгона, гася подъем температуры и вскипание теплоносителя. Современные реакторы типа РБМК оборудованы достаточно эффективными подобными системами, практически сводящими на нет риск развития аварии (на Чернобыльской АЭС в ночь аварии по преступной халатности в нарушение всех инструкций и запретов были полностью отключены системы аварийной защиты), но о подобной возможности следует помнить.

Если подвести итог, то реактор РБМК требует меньшего обогащения топлива, обладает лучшими возможностями по наработке делящегося материала (плутония), имеет непрерывный эксплуатационный цикл, но более потенциально опасен в эксплуатации. Степень этой опасности зависит от качества систем аварийной защиты и квалификации эксплуатационного персонала. Кроме того, вследствие отсутствия второго контура у РБМК больше радиационные выбросы в атмосферу в течение эксплуатации.

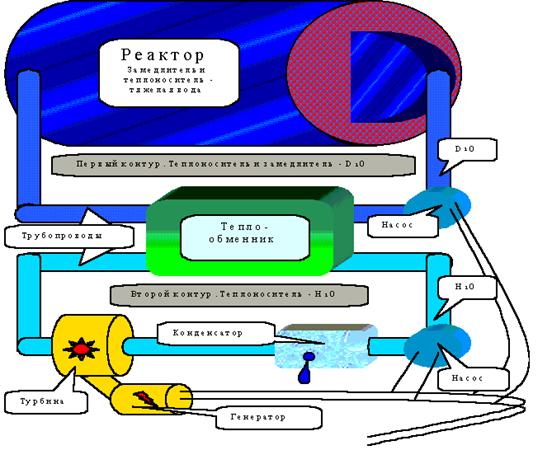

Реактор на тяжелой воде.

В Канаде и Америке разработчики ядерных реакторов при решении проблемы о поддержании в реакторе цепной реакции предпочли использовать в качестве замедлителя тяжелую воду. У тяжелой воды очень низкая степень поглощения нейтронов и очень высокие замедляющие свойства, превышающие аналогичные свойства графита. Вследствие этого реакторы на тяжелой воде работают на необогащенном топливе, что позволяет не строить сложные и опасные предприятия по обогащению урана. В принципе хорошо спроектированный и построенный реактор на тяжелой воде может работать долгие годы на естественном уране, нуждающемся лишь в выделении его из руды, и давать дешевую энергию. Но тяжелая вода очень дорога в производстве, и поэтому вследствие неизбежных утечек ее из трубопроводов суммарные затраты на эксплуатацию реактора возрастают и приближаются к аналогичным у РБМК и ВВЭР.

В качестве теплоносителя первого контура может использоваться замедлитель - тяжелая вода, хотя имеются реакторы, где теплоноситель - легкая вода, а контуры циркуляции теплоносителя и замедлителя разделены.

Конструкция реактора во многом аналогична конструкции реактора ВВЭР.

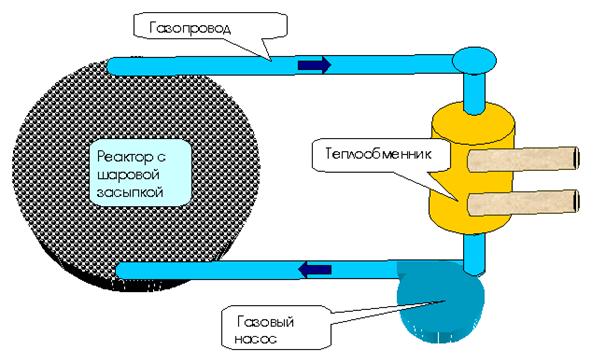

Реактор с шаровой засыпкой.

В реакторе с шаровой засыпкой активная зона имеет форму шара, в который засыпаны тепловыделяющие элементы, также шарообразные. Каждый элемент представляет из себя графитовую сферу, в которую вкраплены частицы оксида урана. Через реактор прокачивается газ - чаще всего используется углекислота СО2. Газ подается в активную зону под давлением и впоследствии поступает на теплообменник. Регулирование реактора осуществляется стержнями из поглотителя, вставляемыми в активную зону.

Экстренное глушение реактора осуществляется путем выстреливания в активную зону клина из поглотителя (рядом с реактором устраивают некое подобие короткой пушки, которая в экстраординарной ситуации выстреливает в реактор через его корпус клинообразный кусок поглотителя, при этом реактор сразу останавливается). Реактор с шаровой засыпкой выгодно отличается тем, что в нем принципиально не может произойти взрыв гремучего газа, и в случае разгона реактора сомым неприятным последствием будет лишь расплавление тепловыделяющих элементов и невозможность дальнейшей эксплуатации реактора. Взрыва такого реактора при его разгоне произойти не может в принципе. С другой стороны, в случае попадания воды в активную зону (например, из второго контура в случае прорыва трубы в теплообменнике) разрушение реактора и выброс радиоактивного газа-теплоносителя неизбежно.

Реакторы с шаровой засыпкой в незначительном количестве строились в Восточной Европе и Америке.

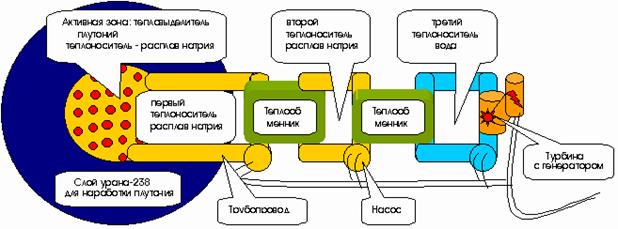

Реактор на быстрых нейтронах.

Реактор на быстрых нейтронах очень сильно отличается от реакторов всех остальных типов. Его основное назначение - обеспечение расширенного воспроизводства делящегося плутония из урана-238 с целью сжигания всего или значительной части природного урана, а также имеющихся запасов обедненного урана. При развитии энергетики реакторов на быстрых нейтронах может быть решена задача самообеспечения ядерной энергетики топливом.

Прежде всего, в реакторе на быстрых нейтронах нет замедлителя. В связи с этим в качестве топлива используется не уран-235, а плутоний и уран-238, которые могут делится от быстрых нейтронов. Плутоний необходим для обеспечения достаточной плотности нейтронного потока, которую не может обеспечить один уран-238. Тепловыделение реактора на быстрых нейтронах в десять-пятнадцать раз превосходит тепловыделение реакторов на медленных нейтронах, в связи с чем вместо воды (которая просто не справится с таким объемом энергии для передачи) используется расплав натрия (его температура на входе - 370 градусов, а на выходе - 550, что в десять раз выше аналогичных показателей, скажем, для ВВЭР - там температура воды на входе - 270 градусов, а на выходе - 293). Опять-таки в связи с большим тепловыделением приходится оборудовать даже не два, а три контура (объем теплоносителя на каждом последующем, естественно, больше), причем во втором контуре используется опять-таки натрий. При работе такого реактора происходит очень интенсивное выделение нейтронов, которые поглощаются слоем урана-238, расположенного вокруг активной зоны. При этом этот уран превращается в плутоний-239, который, в свою очередь, может использоваться в реакторе как делящийся элемент. Плутоний используется также в военных целях.
