Надежные средства AutoCAD 2002 упрощают проверку на соответствие чертежным стандартам, которые могут быть как собственными стандартами компании, так и промышленными стандартами ANSI, ISO, DIN или JIS. В процессе интерактивной проверки генерируется сообщение о несоответствии стандартам и предлагается вариант исправления.

Пакетный режим проверки применяется для контроля большого количества рисунков одновременно. Результатом пакетной проверки является единый отчет формата XML с перечнем ошибок и отклонений. AutoCAD 2002, допускает размещение стандартов компании в Интернете или Интранете для поддержки работы по единым стандартам, независимо от местонахождения конструктора.

Ассоциативное образмеривание

Можно также повысить целостность информации за счет ассоциативности размеров и соответствующей геометрии. Тогда любые изменения геометрии автоматически приведут к изменению расположения, ориентации и измеренного значения ассоциативных размеров. Допускается связывать размеры в пространстве листа с моделью (межпространственная ассоциативность). Изменение геометрии в пространстве модели автоматически вызывает изменение размеров в пространстве листа.

Средства для работы с атрибутами

Атрибуты используются для хранения дополнительной информации, связанной с тем или иным геометрическим блоком. Это может быть название производителя, инвентарный номер, материал изделия и т.д. Информацию, считанную из атрибутов чертежа, можно использовать для создания ведомостей и спецификаций в базах данных или электронных таблицах.

Менеджер Атрибутов Блока позволяет быстро корректировать значения атрибутов и их свойства без расчленения или переопределения блока. Все изменения немедленно отражаются на всех существующих экземплярах блока. Улучшенный Редактор Атрибутов предоставляет способ более досконального редактирования атрибутов отдельно выбранного блока.

AutoCAD 2002 предлагает ряд инструментов, ускоряющих и упрощающих работу с атрибутами.

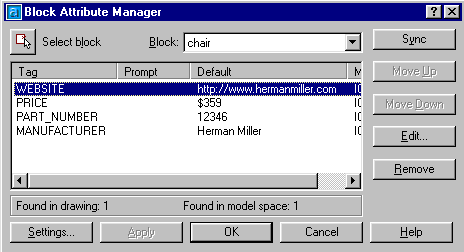

Менеджер Атрибутов Блоков (Block Attribute Manager) позволяет быстро изменять атрибуты блока, не прибегая к его разбиению или переопределению. Все изменения автоматически отображаются во всех копиях блока на чертеже. С помощью этого инструмента можно выполнить следующие действия:

• удалить атрибут из блока;
• изменить порядок следования атрибутов. Эта функция позволяет задать порядок, в котором пользователь будет вводить значения атрибутов при вставке нового блока;
• изменить имя атрибута, подсказку, значение по умолчанию и режим;
• изменить параметры текста атрибута;
• изменить свойства атрибута (цвет, слой и т.п.).

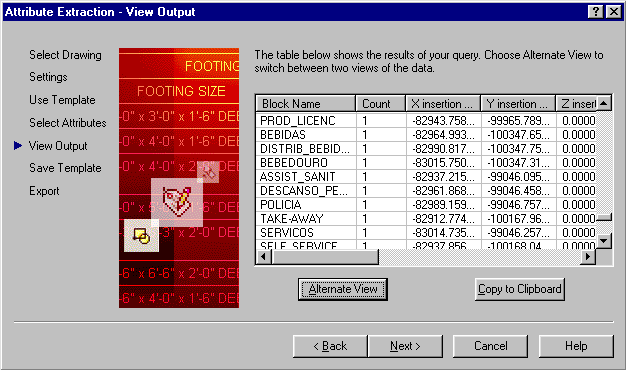

Инструмент Извлечение Атрибутов (Enhanced Attribute Extract) позволяет быстро считать атрибуты в текстовый файл с разделителями (CSV), таблицу Microsoft Excel (XLS) или Microsoft Access (MDB). Атрибуты могут извлекаться как из набора выбранных блоков, отдельного чертежа, так и из чертежа с внешними ссылками.

Средства работы со слоями

Два новых инструмента – Транслятор Слоев и Предыдущий Слой – облегчают управление слоями, их настройку и модификацию.

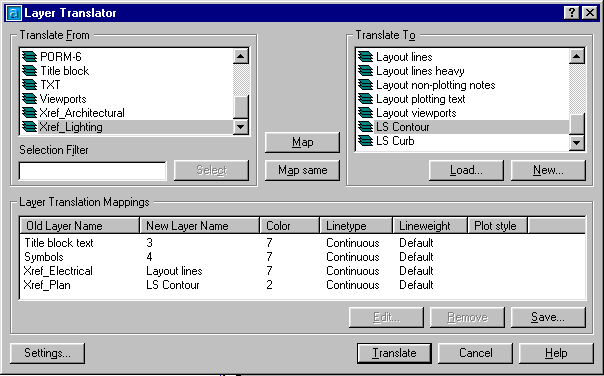

Транслятор Слоев (Layer Translator) упрощает передачу чертежей в рамках рабочей группы, осуществляя конвертацию свойств слоев из одного шаблона (соглашения) в другой. Транслятор слоев обеспечивает:

• трансляцию слоев из одного стандарта в другой;
• автоматическое преобразование цвета и типа линий объектов слоя к типу ПоСлою (ByLayer);
• удаление пустых слоев;
• просмотр объектов, принадлежащих выбранным слоям;
• использование файлов DWG/DWT/DWS в качестве шаблонов стандартов для трансляции слоев;
• создание новых слоев;
• редактирование свойств слоев;
• сохранение и повторное использование шаблонов трансляции.

Инструмент Предыдущий Слой (Layer Previous) восстанавливает предыдущий статус слоя без использования дополнительных операций редактирования геометрии или масштабирования/панорамирования. Команда Предыдущий Слой восстанавливает следующие свойства:

• Включен/Выключен;
• Заморожен/Разморожен;
• Блокирован/Разблокирован;
• Цвет;
• Тип линии;
• Вес линии;
• Стиль печати;
• Заморожен/Разморожен в текущем видовом экране.

При использовании команды Предыдущий Слойне отменяются следующие операции:

• переименование слоя;
• удаление или создание слоя.

Транслятор Слоев конвертирует слои рисунка из одного стандарта в другой в соответствии с имеющимся рисунком или файлом стандартов. После выполнения операции можно сохранить информацию для быстрого преобразования рисунков в будущем. Пиктограмма Layer Previous восстанавливает предыдущее состояние слоев без отмены операций редактирования геометрии модели. Таким образом, Вы сумеете быстро переключаться между различными состояниями слоев без открытия диалогового окна Layer.

Стандарты

Набор инструментов CAD Standards обеспечивает соответствие стандарту предприятия или соглашению по правилам оформления чертежей (параметры слоев, размерные стили, текстовые стили, типы линий и т.д.). Набор параметров выносится в специальный файл стандартов (DWS), который может быть связан с чертежами AutoCAD для проверки соответствия стандарту и автоматической корректировки несоответствий.

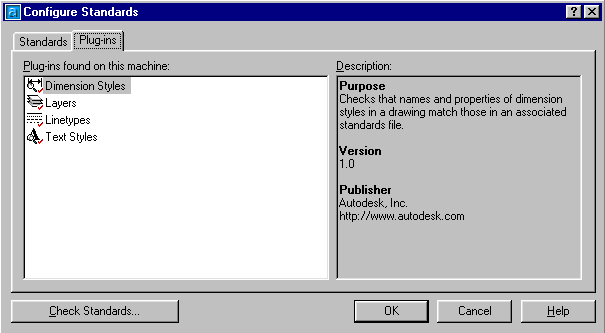

Менеджер Стандартов используется для настройки стандарта оформления чертежей и связывания файлов стандартов с чертежом AutoCAD.

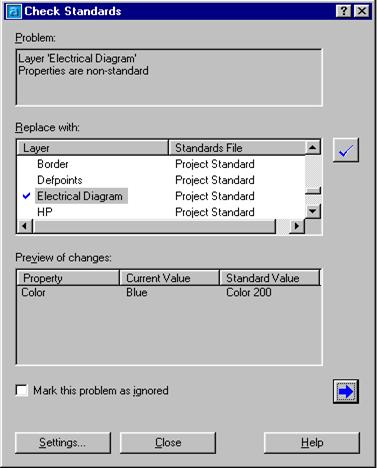

В процессе работы менеджера можно произвести проверку соответствия стандарту текущего чертежа в режиме, похожем на работу команды MS Word "Проверка орфографии": ведется сканирование параметров текущего чертежа и их сравнение со стандартом, нестандартные параметры выдаются в виде отчета с рекомендациями по изменению. Можно автоматически изменять эти параметры в соответствии с рекомендациями либо внести изменения вручную. Подобная проверка производится и в пакетном режиме.

Улучшение работы с текстом

Новые команды Работы с Текстом обеспечивают быстрое масштабирование текстовых аннотаций, их выравнивание и обеспечивают одинаковые геометрические размеры текстовых полей, содержащихся в видовых экранах с разными масштабами.
