Э = е3,6l / D (1)

где l — расстояние от катушки до краев цилиндра; D — диаметр цилиндра.

Из формулы (1) видно, что более длинный цилиндр дает лучший эффект.

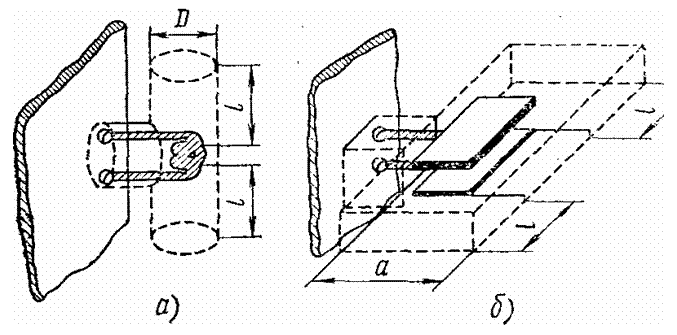

На рис. 1, б показана конструкция экрана рабочего кон­денсатора высокочастотной установки, применяемого, как и ин­дукционная катушка, для термической обработки изделий. Он представляет собой отрезок прямоугольной трубы.

Расстояние между экраном и конденсатором должно быть не менее расстояния между обкладками. Эффективность такого экрана может быть определена по формуле

Э = еpl / a (2)

где l — расстояние от конденсатора до конца экрана; а — ширина экрана.

Более длинный экран в этом случае дает лучший результат.

При экранировании ослабление излучения осуществляется за счет отражения части энергии от экрана. Следовательно, в тех случаях, когда отраженная энергия может представлять опасность или вносить помехи, применять экранирование нецелесообразно.

Поглотительный материал осуществляет защиту путем пре­вращения энергии электромагнитного поля в тепловую. В качестве поглотительного материала применяют каучук, пенополистирол, ферромагнитный порошок со связывающим диэлектриком, воло­сяные маты, пропитанные графитом, и другие материалы.

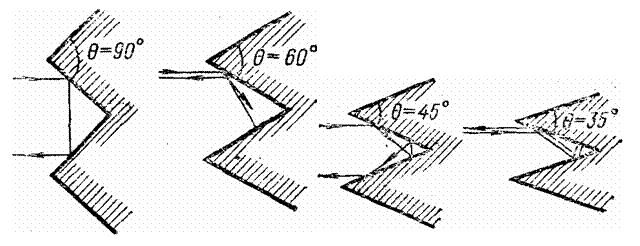

Для повышения поглотительной способности материала ему придают такую форму, чтобы волны испытывали многократное от­ражение (рис. 2). Это приводит к неоднократному прохожде­нию электромагнитных волн через поглотительный материал, что обеспечивает хорошее поглощение при незначительной тол­щине материала. Кроме того, многократное отражение волн при­водит к взаимному их уничтожению. Использование таких ма­териалов особенно эффективно в диапазонах высоких и сверх­высоких частот излучения.

Для того, чтобы значительная часть энергии не отражалась от поглотительного материала, его волновое сопротивление должно быть близким к волновому сопротивлению воздуха Z0. Это возможно при условии

(3)

где mп, eп — соответственно магнитная и электрическая прони­цаемость поглотительного материала.

Если условие (3) не выполняется, то поглотительный ма­териал покрывается согласующим слоем диэлектрика. Волновое сопротивление согласующего слоя

где Z п — волновое сопротивление поглотительного материала.

Хорошие результаты дает совместное применение экрана и поглотительного материала. Поглотительный материал наносится на металлический лист, выполняющий роль экрана. Эта кон­струкция обеспечивает двукратное прохождение электромагнит­ной волны через поглотительный материал. Если толщину пог­лотительного материала выбрать соизмеримой с четвертью длины волны, то прямая и отраженная волны будут иметь сдвиг по фазе 180° и взаимно уничтожаются. Недостатком этой конструк­ции является то, что она эффективна только в узком диапазоне частот.

Индивидуальные средства предназначены для защиты человека или отдельных его органов при работе в сильных электромагнит­ных полях. Они применяются в тех случаях, когда другие меры защиты не могут быть использованы или не обеспечивают необ­ходимого ослабления излучения. К индивидуальным средствам относятся защитные халаты, комбинезоны, очки. Все эти средства защиты являются своеобразными экранами. Их защитные свойства определяются степенью отражения волн.

В качестве материала для защитных халатов и комбинезонов используется специальная ткань, в структуре которой тонкие металлические нити скручены с хлопчатобумажными нитями, что придает ткани плотность, эластичность и теплозащитные свой­ства. Защитные свойства такой ткани следующие:

Длина волны, см …………….0,8 3,2 10 50

Ослабление излучения, дБ……………20 28 38 40

Индивидуальные средства защиты должны применяться в ис­правном состоянии, а их защитные свойства периодически про­веряться.

Организационные меры защиты должны быть направлены на обеспечение безопасных условий труда при использовании элек­тромагнитной энергии. Они должны учитываться прежде всего при организации производства, рабочего места и режима труда. Наибольшее значение при этом необходимо уделять выбору рас­стояния от источника излучения до рабочего места и сокраще­нию времени пребывания человека в электромагнитном поле. Эти меры иногда называются соответственно “защита расстоянием” в “защита временем”.

С учетом эффективности защиты расстоянием санитарными нормами установлено, что на каждую действующую установку в закрытом помещении мощностью до 30 кВт должно приходиться не менее 25 м2 площади и не менее 40 м2 для установок большей мощности. Для вновь монтируемых установок площади должны быть предусмотрены в 1,5—2 раза больше

Эффективность защиты временем не вызывает сомнения. Од­нако применять ее следует только в тех случаях, когда другие меры и средства не обеспечивают безопасных условий труда. Это объясняется тем, что сокращение времени нахождения на ра­бочем месте под облучением практически всегда ведет к снижению производительности труда. Защита временем может осуществля­ться путем смены работающих, частичной автоматизацией про­цессов, дистанционным управлением установкой, перерывом в ра­боте и т. и.

Контроль уровней облучения должен производиться путем измерения нормируемого параметра электромагнитного поля на рабочем месте не реже двух раз в год, а также при вводе в дейст­вие новых источников излучения при реконструкции действующих установок, после ремонтных работ; при опытных и исследова­тельских работах уровни облучения необходимо проверять при каждом изменении условий труда.

Измерения в каждой выбранной точке производятся не менее трех раз. Результат каждого измерения фиксируется в протоколе. За уровень электромагнитного облучения в данной точке прини­мается среднеарифметическое трех измерений. Измерения произ­водятся специально разработанными для этой цели приборами ИЭМП (диапазон высоких частот), ПО-1 (диапазон сверхвысоких частот), ПЗ-1 (промышленная частота) и др.

ЗАЩИТА ОТ ЭЛЕКТРОСТАТИЧЕСКИХ РАЗРЯДОВ НА ПРОИЗВОДСТВЕ

При статической электризации во время технологических про­цессов, сопровождающихся трением, размельчением твердых ча­стиц, пересыпанием сыпучих тел, переливанием жидкостей-ди­электриков на изолированных от земли металлических частях производственного оборудования возникает относительно земли электрическое напряжение порядка десятков киловольт.
