Экипировкой называется снабжение локомотивов необходимыми средствами и материалами для работы, кроме того, к времени экипировки приурочены некоторые дополнительные операции по подготовке локомотива к рейсу. В курсовом проекте пункты экипировки снабжают тепловозы песком, водой, топливом, смазкой и проводят косметические операции.

Пункт технического обслуживания локомотивов (ПТОЛ) - это комплекс сооружений и устройств, предназначенных для технического обслуживания локомотивов в объёме ТО-2. В практике железных дорог ПТОЛ совмещают с пунктами экипировки. Для моего курсового проекта ПТОЛ обслуживают тепловозы.

Существуют следующие способы обслуживания поездов локомотивами: а) плечевой; б) кольцевой; в) петлевой. Эти способы обслуживания поездов локомотивами подробно рассмотрены в пункте1.1.3 .

1.1.1 Определение меж экипировочных пробегов локомотивов

Современные локомотивы позволяют осуществлять пять поездок без экипировки на большие расстояния. Пробег между экипировками ограничивается необходимостью пополнения локомотива песком и топливом.

Максимальное расстояние между экипировочными пунктами равно набольшему пробегу локомотива без набора песка.

,

где: 0,9 – коэффициент, учитывающий 10% запас песка в песочных бункерах подвижного состава;

– расчетная вместимость песочных бункеров, м; ( из технических данных локомотива );

– масса состава брутто, т. ( из исходных данных к курсовому проекту );

– максимальная норма расхода песка на 1 млн. тонно-км. брутто, м (справочные данные в соответствии с серией локомотива, массой состава и типом профиля пути ).

Грузовое движение: км.

Пассажирское движение: км.

Максимальное расстояние между пунктами набора топлива для тепловозов определяется по следующей формуле,

,

где: 0,9 – коэффициент, учитывающий 10% запас дизельного топлива в топливных баках подвижного состава;

– расчетная вместимость топливных баков песочных, м; (из технических данных локомотива);

– масса состава брутто, т. ( из исходных данных к курсовому проекту );

– максимальная норма расхода топлива на 1 млн. тонно-км. брутто, кг. (справочные данные в соответствии с серией локомотива, массой состава и типом профиля пути ).

Грузовое движение: км.

Пассажирское движение: км.

В случае, когда длина участков меньше больше экипировочного пробега локомотива, то комплекс экипировочных устройств размещают только в пунктах оборота, а если длина участков меньше экипировочного пробега локомотива, то экипировочные устройства сооружают на промежуточных станциях.

1.1.2.Выбор места расположения пунктов экипировки

Пункты экипировки обычно располагают на станциях основного или оборотного депо в зависимости от способа обслуживания поездов локомотивами, серии локомотива, вида тяги, от объёма топливных баков, песочных бункеров, в зависимости от удельного расхода топлива. Все локомотивы прошедшие ТО или ТР, экипируются в депо независимо от наличия экипировочных устройств на приёмоотправочных путях станции.

При выборе места размещения экипировочных пунктов основным определяющим фактором является наибольший возможный пробег локомотива между наборами песка и дизельного топлива.

Из расчётов выбирают наименьшие результаты и в зависимости от способа работы локомотива выбирается место экипировки.

А – основное депо, Б, В – оборотные депо.

Грузовое движение: АБ=200 км. АВ=280 км.

Меж экипировочный пробег равен 480 километров.

Учитывая максимальный меж экипировочный пробег и длины тяговых плеч, устанавливаем пункты экипировки в основном и оборотных депо.

Меж экипировочный пробег равен 1090 километров.

Учитывая максимальный меж экипировочный пробег и длины тяговых плеч на данном участке обращения локомотивов, достаточно поставить пункт экипировки в основном депо.

1.1.2 Выбор способа обслуживания поездов локомотивами

Обслуживание поездов, т.е. их передвижение по железной дороге, совершается по определённой системе, выработанной практикой и теорией организации эксплуатации локомотивов. В зависимости от размещения на линии основных и оборотных депо, транзитности грузопотока, типа графика движения применяют различные способы работы локомотивов с поездами и выбирают соответствующие участки обращения.

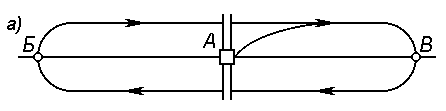

Если к основному депо примыкает лишь один участок обращения, то локомотивы обслуживают поезда по способу плечевой езды. (Рис. 1.а)

Если к основному депо примыкает минимум два участка обращения и высок коэффициент транзитности поездопотока по станции основного депо, то эффективна кольцевая езда локомотивов. При кольцевом способе работы (Рис.1.б) локомотив следует с поездом от пункта а до станции основного депо А и далее без отцепки от поезда на другой участок до пункта оборота б. Здесь производится перецепка локомотива к поезду встречного направления, и цикл работ повторяется. Таким порядком локомотив работает до очередного технического обслуживания ТО-3, которое производится в основном депо.

При кольцевом способе работы локомотивов снижается загрузка горловин приёмоотправочных парков станций основного депо, увеличивается пропускная способность станций и сокращается простой поездов. Из всех перечисленных достоинств кольцевого способа обслуживания я выбираю его для курсового проекта.

Разновидностью кольцевого способа обслуживания поездов локомотивами является петлевой способ. (Рис.1.в) При этом способе локомотив, выходя из основного депо А, обслуживает поезд на участке А-а и со встречным поездом следует в пункт оборота б (без захода в основное депо). При обратном следовании (из пункта б) локомотив отцепляется от поезда в пункте А и заходит в основное депо для экипировки и ТО-2.
