Прежде чем приступить к выполнению схемы, необходимо отметить следующее:

1. Все пазы сердечника якоря н секции обмотки нумеруют­ся. При этом номер секции определяется номером паза, в верх­ней части которого находится одна из ее активных сторон.

2. Активные стороны верхнего слоя изображают на схеме сплошными линиями, а стороны нижнего слоя - пунктирными так, что одна половина секции, относящаяся к верхнему слою,

показывается на схеме сплошной линией, а другая, относящаяся к нижнему слою, - пунктирной.

Для удобства вычерчивания схемы следует предварительно составить таблицу соединений. В этой таблице (табл. 2.1) гори­зонтальные линии изображают секции, а наклонные указыва­ют на порядок соединения секции со стороны коллекто­ра. При правильно вычислен­ных шагах таблица включает в себя все активные стороны верхнего и нижнего слоев об­мотки .

Развернутую схему обмот­ки (рис. 2.8) строят в следу­ющей последовательности. На листе бумаги размечают пазы, и наносят контуры полюсов. При этом следует учесть, что изображенный на схеме полюс представляет собой как бы зер­кальное отражение полюса, находящегося над якорем. При выполнении схемы обмотки ширину полюса следует при­нять равной приблизительно 0,8 т. Полярность полюсов че­редуется: N—S—N—S. Затем изображают коллекторные пла­стины и наносят на схему пер­вую секцию, активные стороны которой расположатся в пазах 1 и 4. Коллекторные пластины, к которым присоединены концы первой секции, обозначают цифрами 1 и 2. Затем нумеруют остальные коллекторные пла­стины и последовательно наносят на схему другие секции (2, 3 и т. д.). Последняя секция (12) должна замкнуть обмотку, что будет свидетельствовать о правильно выполненной схеме.

Далее на схеме изображают щетки. Расстояние между щет­ками А и В должно соответствовать полюсному делению, т. е. должно соответствовать полюсному делению, т. е. должно составлять коллекторных делений. В нашем примере это расстояние равно коллекторным делениям. Что же касается расположения щеток на коллекторе, то при этом следует руководствоваться следующим. Предположим, что электрический контакт якорной обмотки с внешней цепью осуществлялся не через коллектор и щетки, а при помощи так называемых условных щеток, расположенных на поверхности якоря. В этом случае наибольшее значение э. д. с. машины соответствует положению условных щеток на геометрической нейтрали. Но так как коллекторные пластины, к ко­торым присоединены секции, смещены относительно активных сторон этих секций приблизительно на 1/2τ, то пере­ходя от условных щеток к реальным, следует расположить их на коллекторе по оси главных полюсов машины.

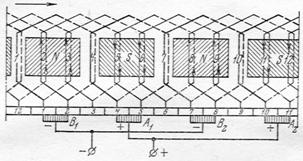

Развернутая схема простой петлевой обмотки:

2p = 4; Zэ = 12

Расположение условных щеток на якоре

Расположение щеток на коллекторе по оси главных полюсов

Предположим, что машина работает в режиме генератора и ее якорь вращается в направлении слева направо. Воспользо­вавшись правилом «правой руки», определяем направление э. д. с. (тока), индуктируемой в активных сторонах секций. Это дает нам возможность установить полярность Щеток: щетки А1 и А2, от которых ток отводится во внешнюю цепь, являются положительными, а щетки B1 и B2 - - отрицательными. Щетки одинаковой полярности соединяют параллельно и подключают к соответствующим выводам машины.
