Токсичность отработавших газов и способы её снижения у современных автомобилей.

Экологические требования к автомобилю и его двигателю являются в настоящее время приоритетными. Экологическая чистота выхлопа закладывается в конструкцию двигателя и автомобиля в целом еще при проектировании. Далее в экс­плуатации характеристики токсичности должны оставаться стабильными. Регулировка токсичности у двигателей совре­менных автомобилей в большинстве случаев или не требуется или сильно ограничена. В то же время у двигателей авто­мобилей прошлых лет выпуска, особенно с карбюраторами, токсичность выхлопа напрямую связана с техническим состо­янием системы питания и зажигания и их регулировкой. По­этому в настоящее время ремонт двигателя, какой бы слож­ный он ни был, не может считаться квалифицированным и ка­чественным, если токсичность выхлопа двигателя после ре­монта превышает установленные допустимые пределы.

Основная доля вредных веществ, содержащихся в отработавших газах двигателей и загрязняющих окружающую среду, состоит из окиси углерода СО, окислов азота NOx, углеводородов CnHm (или просто СН). а также углерода С (сажи) у дизелей. Из перечисленных веществ СО, СН и С явля­ются продуктами неполного сгорания топлива. Количество NOx в выхлопных газах связано, в основном, с высокой тем­пературой сгорания. Окислы азота образуются в двигателе при взаимодействии кислорода и азота, содержащихся в воз­духе. Чем выше температура сгорания, тем больше образует­ся NOx. На температуру сгорания влияют конструктивные факторы (например, степень сжатия) и режим работы двига­теля (состав смеси, нагрузка). У бензинового двигателя наи­большее влияние на образование вредных веществ оказыва­ет состав смеси. При а = 1.0-1.10 концентрация NOx в вы­хлопных газах максимальна, а выбросы СО и СН близки к ми­нимальным (рис.4).

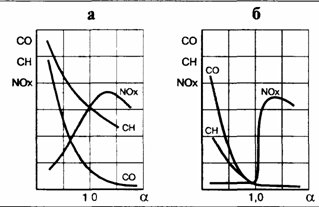

Рис. 4. Состав отработавших газов бензинового двигателя в зависимости от состава топливовоздушной смеси:

а — без нейтрализатора б — с трехкомпонентным нейтрализатором

Уменьшение количества и изменение качественного со­става вредных веществ, выбрасываемых в окружающую сре­ду с отработавшими газами, достигается целым комплексом мероприятий. Среди них следует отметить ряд конструктив­ных разработок - специальные конструкции камер сгорания для работы на бедных смесях, в том числе с различными ти­пами форкамер, рециркуляция отработавших газов, т.е. пода­ча их части на вход в двигатель, системы регулирования фаз газораспределения, уменьшающие перекрытие клапанов на пониженных режимах и т.д. Однако даже при использовании в конструкции двигателей всех самых передовых решений удовлетворить нормам токсичности, установленным, напри­мер, в США, Японии и странах Европы, не удается. Вследст­вие этого современные автомобили с бензиновыми двигате­лями снабжаются каталитическими нейтрализаторами.

Нейтрализатор состоит из носителя, заключенного в кор­пус. Носитель представляет собой керамический материал (сотовой конструкции или в виде шариков), покрытый тонким слоем катализатора из благородных металлов, например, платины, палладия, родия. При температуре поверхности ка­тализатора свыше 250-300°С содержащиеся в отработавших газах окислы углерода СО эффективно окисляются, а их кон­центрация в выхлопных газах снижается во много раз. Окис­ление углеводородов СН происходит при более высокой тем­пературе (400°C). Окисление СО и СН происходит в присутст­вии свободного кислорода воздуха, небольшое количество ко­торого образуется в результате сгорания:

2СО + О2 -> 2С02

СmНn + (m + n/4)O2 -> mCO2 + (n/2)Н2О

Такие реакции могут происходить в широком диапазоне изменения состава смеси - необходимо только, чтобы отрабо­тавшие газы имели коэффициент, а более 1,0, что достигается работой двигателя на обедненной смеси или подачей в систе­му выпуска дополнительного воздуха.

Подобные нейтрализаторы получили широкое распростра­нение на автомобилях с начала 80-х годов, в том числе, с кар­бюраторной системой подачи топлива. Однако последова­тельное ужесточение норм токсичности потребовало созда­ния нейтрализаторов, снижающих не только концентрацию

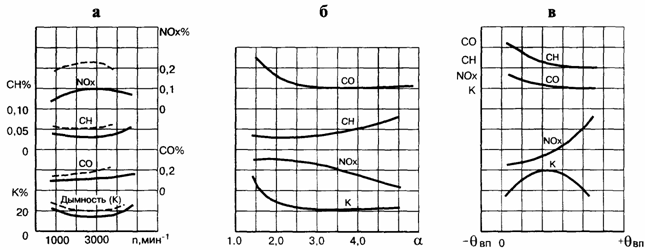

Рис. 5. Токсичность выхлопа и дымность (К) дизелей с разделенной камерой сгорания:

а — по частоте вращения (----) — для двигателя с неразделенной камерой, б — по составу смеси (нагрузке) в — по углу опережения впрыска (©вп)

СО и СН, но и одновременно окислов азота NОх. Такие нейт­рализаторы называются трехкомпонентными.

Основная проблема заключена в том, что в отличие от указанных выше реакций окисления уменьшение концентра­ций NOx является реакциями восстановления:

2NO + 2СО -> N2 + 2СO2 ;

2NO + 2Н2 -> N2 + 2Н2O ;

2NO + 5Н2 -> 2NНз + 2Н2O (при а < 1).

Для одновременного уменьшения выбросов СО, СН и NOx необходимо поддерживать определенный состав смеси в ци­линдрах двигателя (а около 1,0) с очень высокой точностью - порядка ±1% (рис.4). Чтобы обеспечить такую точность поддержания состава смеси, на современных двигателях ус­танавливают электронные системы управления подачей топ­лива и снижения токсичности с обратной связью по сигналу датчика концентрации кислорода. Именно ужесточением норм токсичности (а не требованиями экономичности или мощности) объясняется повсеместное внедрение на автомо­билях сложных электронных систем топливоподачи. Слож­ность этих систем со временем, вероятно, будет увеличивать­ся вместе с дальнейшим ужесточением норм токсичности.

Следует отметить высокую чувствительность каталитичес­кого нейтрализатора к качеству применяемого топлива. В ча­стности, использование этилированного бензина приводит к так называемому "отравлению" катализатора с разрушением покрытия и даже самой керамической основы катализатора.

Помимо нейтрализатора, на многих японских и американ­ских двигателях устанавливают так называемые термические реакторы. Такие устройства позволяют при подмешивании к отработавшим газам воздуха доокислить СО и СН, снижая их концентрацию за счет реакции с кислородом воздуха при вы­сокой температуре (свыше 500°С). Реакторы особенно эф­фективны на режимах богатой смеси при больших нагрузках, не выходят из строя со временем, однако не дают полного окисления СО и СН, поэтому применяются как дополнитель­ные устройства перед нейтрализатором.

Рециркуляция отработавших газов применяется на двига­телях не менее широко. Основная задача рециркуляции - сни­жение выбросов NOx. Это особенно важно, когда в нейтрали­заторе не обеспечено точное поддержание состава смеси (подобная ситуация характерна для карбюраторной системы питания). Рециркуляция предполагает отбор выхлопных газов в количестве до 10-12% и подачу их на вход двигателя на ре­жимах средних и полных нагрузок.

Поскольку каждая из рассмотренных систем выполняет свою задачу, на практике, особенно на японских автомобилях, они нередко встречаются одновременно - термический реак­тор, система рециркуляции и каталитический нейтрализатор. Это предполагает существенное усложнение функций системы управления. На двигателях японских автомобилей прошлых лет выпуска с карбюраторами это выражалось в значительном чис­ле пневмоклапанов и шлангов в системе управления двигателя.
