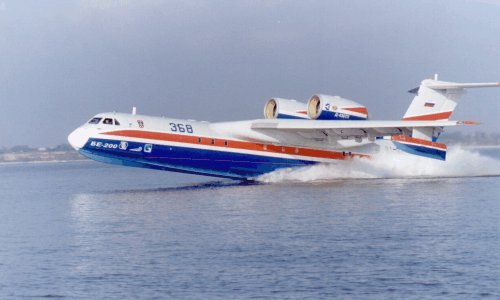

Рисунок 4.1. Самолет-амфибия БЕ-200

У Бе-200 большое будущее, и сферы его применения будут постоянно расширяться, открывая все новые и новые возможности амфибии. В настоящее время самолеты-амфибии, кроме России, выпускает только Канада. Производство канадских самолетов CL-415 началось в 60-е годы и не претерпело значительных изменений до сих пор, поэтому на мировом рынке они считаются морально устаревшими. Так, например, канадская амфибия берет на борт всего 6 т воды, а Бе-200 способен брать 12 т, и его топливные баки расположены так, что не занимают пространство салона. Все это расширяет спектр применения российского самолета и его технические возможности.

Перспективно использование самолета в Азиатско-Тихоокеанском регионе - наиболее динамично развивающемся районе мира. На него приходится более половины мирового промышленного производства и до сорока процентов мировой торговли. Странам региона требуется новая авиационная техника, которая позволяла бы осуществлять растущие грузовые и пассажирские авиаперевозки, укреплять и развивать сообщение между материковыми и островными территориями, быстро и эффективно выполнять поисково-спасательные операции на море, вести патрулирование наиболее важных морских маршрутов и государственных границ, а в случае необходимости оперативно доставлять силы быстрого реагирования. Особенно остро эти проблемы встают перед государствами, не располагающими свободными территориями для постройки новых аэропортов, но имеющими морские границы большой протяженности.

РАЗМЕРЫ.

· Размах крыла 32,78 м;

· длина самолета 32,05 м;

· высота самолета 8,90 м;

· площадь крыла 117,44 м2;

· угол стреловидности крыла по носку 23 градуса;

· максимальный диаметр фюзеляжа 2,86 м;

кабина:

· длина 17,0 м,

· ширина 2,6 м,

· высота 1,9 м,

· объем 84 м3.

МАССЫ И НАГРУЗКИ, кг:

· максимальная взлетная - 37200;

· после забора воды (для пожарного варианта) в режиме глиссирования 43000; максимальная посадочная (при посадке на воду или землю) 35000;

· перевозимая нагрузка 7500 (в грузовом варианте);

· запас воды в водяных баках для тушения пожара (в пожарном варианте) - 12000 л,

· специального пожаротушащего состава 1200 л;

· полный запас топлива 12260.

ЛЕТНЫЕ ДАННЫЕ.

· Максимальная крейсерская скорость на высоте 8000 м - 710 км/ч;

· максимальное число М горизонтального полета 0,69;

· скорость сваливания:

- с убранными закрылками 215 км/ч,

- с выпущенными закрылками 155 км/ч;

· максимальная скороподъемность на уровне моря 14 м/с;

· практический потолок 11000 м;

· дистанция взлета (высота препятствия 15 м)

- с воды 1000 м,

- с земли 600 м;

· дистанция посадки (высота препятствия 15 м)

- на воду 1300 м,

- на землю 950 м;

· дальность полета с коммерческой нагрузкой 6500 кг - 1850 км.

Конструкция самолета показана на рис.4.2.

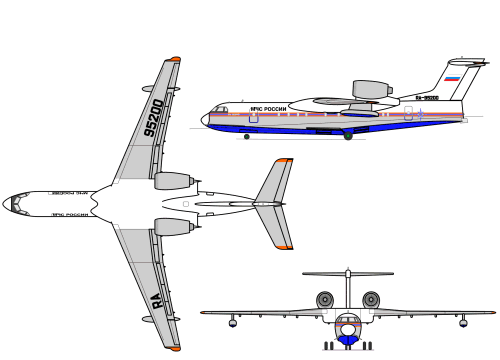

Рисунок 4.2. Конструкция БЕ-200

В августе 2001 г. самолет сертифицирован в соответствии с АП-25. На Иркутском Авиационном Производственном Объединении начато серийное строительство самолетов-амфибий Бе-200. Первым заказчиком Бе-200 является Министерство по Чрезвычайным Ситуациям РФ. В данный момент ЗАО "БЕТА ИР" выполняет контракт на 7 самолетов при общей потребности МЧС в самолетах данного типа 8-15 единиц. Первый самолет поставлен заказчику в начале 2002 г.

Ожидается, что в странах СНГ может быть продано не менее 100 амфибий Бе-200, на Западе - 180-200. Интерес к этому самолету проявили Китай, Южная Корея, Израиль, Греция, Франция, Канада и США.

Бе-103 (рис.4.3) по габаритам меньше, чем Бе-200, но по своим техническим характеристикам и предназначению также аналогов в мире не имеет. Это легкий многоцелевой 5-8-местный самолет-амфибия.

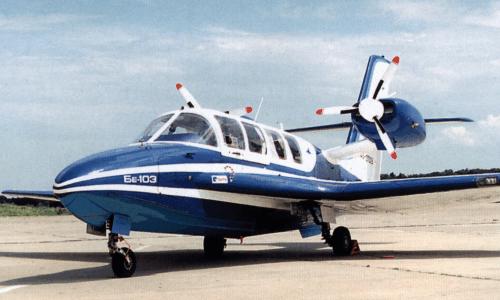

Рисунок 4.3. Самолет-амфибия БЕ-103

Этой крылатой амфибией ТАНТК намерен заинтересовать бизнесменов, так как эту машину можно использовать в компановке бизнес-класса, а также для перевозки туристов. Ориентировочная цена Бе-103 варьируется в пределах 600 тысяч долларов.

Легкий многоцелевой самолет-амфибия Бе-103 предназначен для использования на линиях малой протяженности в различных районах Сибири и Дальнего Востока, северных районах европейской части России; а также в различных районах мира, особенно в прибрежных и островных государствах Юго-Восточной Азии, Океании, Австралии, Северной и Латинской Америки, имеющих протяженные прибрежные районы: регионы с большим количеством рек, озер, мелких водоемов, труднодоступные для других видов транспорта.

Самолет базовой конфигурации может выполнять полеты днем по Правилам визуальных полетов (ПВП, VFR). В вариантах конфигурации при установке дополнительного пилотажно-навигационного оборудования самолет получает возможность выполнять полеты по правилам полетов по приборам (ППП, IFR), при установке дополнительного противообледенительного оборудования - полеты в условиях обледенения.

Самолет-амфибия Бе-103 предназначен для широких областей применения:

· грузо-пассажирские перевозки;

· оказание срочной медицинской помощи;

· противопожарный надзор лесоохраны;

· оперативный контроль экологического состояния акваторий, при необходимости с посадкой для взятия проб воды;

· обеспечение аварийно-спасательных работ на воде;

· патрулирование морских границ и экономической зоны;

· отдых и туристский бизнес; РАЗМЕРЫ.

· Длина самолета 10,65 м

· Длина самолета с метеолокатором 10,863 м

· Высота при установке на подъемники для проверки системы уборки и выпуска шасси 4,237 м

· Высота самолета на стоянке 3,757 м

· Минимальный радиус круга по наружному концевому обтекателю при рулении 13,728 м

· Минимальный радиус разворота по наружному колесу при развороте на 360 градусов 8,203 м

· Клиренс 0,295 м

Самолет-амфибия Бе-103 представляет собой моноплан с низко расположенным, водоизмещающим трапециевидным крылом с корневыми наплывами, цельно поворотным горизонтальным оперением и трёх опорным шасси с передней опорой. Реализация концепции водоизмещающего крыла с возможностью глиссирования на трех точках (редан, правая и левая задние кромки крыла) дает существенный выигрыш в устойчивости движения по воде и повышении мореходности. Профиль крыла в районе стыка лодки и центроплана имеет уплощенную нижнюю поверхность, соответствующую профилю NACA-4410 с плавным переходом к стыку центроплана и консоли. Консоль имеет постоянный профиль NACA-2412M, модифицированный в области носика, с утолщенной задней кромкой, на консольной части крыла размещен фиксированный предкрылок.

Конструкция агрегатов планера клепаная, выполнена из алюминиевых сплавов с применением специальных мер антикоррозионной защиты (в связи с эксплуатацией самолета в морских условиях) и из композиционных материалов на основе стеклонаполнителей. Планер конструктивно выполнен в виде неразъемного агрегата, состоящего из лодки, средней части крыла(СЧК), киля, пилонов двигателей и отъемных агрегатов: отъёмных частей крыла(ОЧК), стабилизатора, руля направления и мотогондол.
