ВRed – жесткость приведенного сечения балки;

Eb – начальный модуль упругости при сжатии и растяжении;

8 Определение момента инерции ж/б сечения

Будем исходить из предположения, что ось центра тяжести проходит по середине высоты сечения балки. Следовательно, момент инерции площади поперечного сечения определяется по формуле:

9 Подбор сечения балки упругой опоры

Определение момента инерции для требуемого сечения балки

Требуемая жесткость усиленного элемента:

Исходя из формулы для определения прогибов , находим Ix:

полученному значению Ix принимаем I 30 с Ix = 7080 см4.

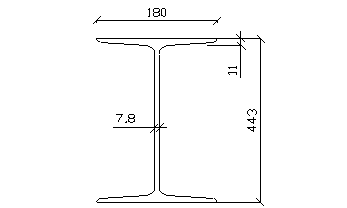

Рисунок 3 – Сечение подпирающей балки

2.2 Усиление ригеля междуэтажного перекрытия подведением жесткой опоры

При подведении жесткой опоры для усиления ригеля изменится его расчетная схема.

При этом также изменится эпюра изгибающих моментов, и в середине пролета появится момент с противоположным знаком.

1 Вычисление моментов

Несущая способность балки до усиления составляет:

Так как момент от внешней нагрузки несущей способности конструкции не достаточно для восприятия внешней нагрузки в качестве усиления предусмотрено жесткую опору, которую располагают по середине пролета балки.

2 Проверка достаточности арматуры в верхней части сечения

В верхней части исходя из задания, установлена арматура 210 AI с RS = 225МПа; АS = 157мм2.

2.1 Определение высоты сжатой зоны бетона

, где

RS – расчетное сопротивление продольной арматуры растяжению;

AS – площадь продольной арматуры;

Rb – расчетное сопротивление бетона на сжатие;

- коэффициент, учитывающий длительность действия нагрузки;

b – ширина расчетного сечения.

= 0.02

2.2 Несущая способность опорного сечения балки

;

т.к. >- то в результате усиления на опоре образуется пластический шарнир, который вызывает пластические перераспределения усилий в эпюре «Мр». Снижение опорного момента в результате образования пластического шарнира составляет:

Пластическое перераспределение эпюры «Мр» эквивалентно прибавлению к ней треугольной эпюры с ординатой в вершине . Ордината эпюры на расстоянии 0.425l2 составляет:

Ордината эпюры «Мр» в пролете в результате пластического перераспределения составит:

Расчет подпирающей опоры

Характеристики опоры:

- ж/б колонна 200х200, В15

- RB=8,5 Мпа; RSC=365 Мпа; AS,TOT=4,52 см2

- L0=0,7 м; H=0,7*3,6=2,52 м;

- L0/H=2,52/0,2=12,6м

По отношению L0/H и N1/N по таблице 26,27 стр. 140 определяем значение коэффициентов

Вычисляем прочность ригеля после усиления его подведением опоры:

>0,5

определение усилия, которое способна выдержать колонна:

Проверка условия N=94,5 кН < N=416,35кН – несущая способность обеспечена.

2.3 Усиление ригеля междуэтажного перекрытия с помощью предварительно-напряженных затяжек

1 Определение приведенной площади армирования

В качестве предварительно-напряженных затяжек применим стержневую арматуру 218АIV.

Приводим фактическую площадь сечения к площади рабочей арматуры балки класса АIII

, где

RS(AIV) – расчетное сопротивление арматуры класса AIV;

RS(AIII) – расчетное сопротивление арматуры класса AIII;

Az – площадь арматуры, применяемой в качестве затяжек.

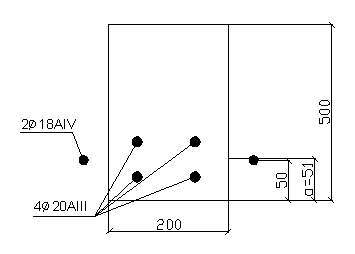

Рисунок 8 – Сечение элемента: а) до усиления, б) после усиления

2 Вычисление приведенной высоты сечения

, где

AS – площадь продольной арматуры ригеля;

Azn – приведенная площадь продольной арматуры с учетом затяжек;

h0 – рабочая высота сечения;

hoz – приведенная высота сечения с учетом введения в конструкцию ригеля затяжек;

- коэффициент, учитывающий длительность действия нагрузки;
