Ведение

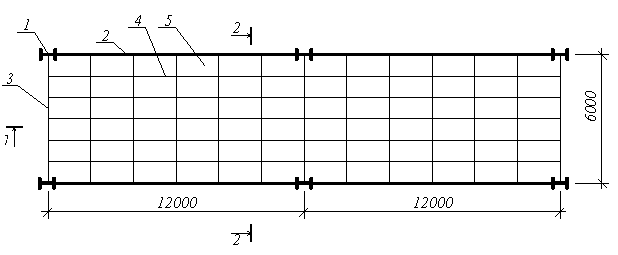

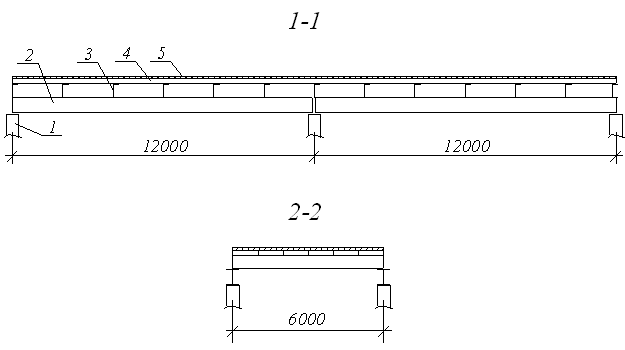

Рабочие площадки служат для размещения производственного оборудования на определенной высоте в помещении цеха промышленного здания. В конструкцию площадки входят колонны, балки, настил и связи. Система несущих балок стального покрытия называется балочной клеткой.

1. Колонна,

2. Главная балка,

3. Вспомогательная балка,

4. Балка настила,

5. Настил.

1. Исходные данные на проектирование стальной балочной клетки усложненного типа

1) временная нагрузка – =12 кН/м2;

2) толщина настила площадки усложненного типа – 6 мм

3) пролет главной балки – 12 м

4) пролет вспомогательной балки – 6,00 м

5) габарит помещения под перекрытием – h = 6,6 м

6) отметка верха настила (ОВН) – Н = 8,4 м

7) тип сечения колонны – сплошная

8) сталь настила и прокатных балок – С235

9) сталь главной балки и колонны – С375

2. Расчёт настила

Сбор нагрузки на 1м2 настила:

Средняя величина коэффициента надежности по нагрузке:

=1,194

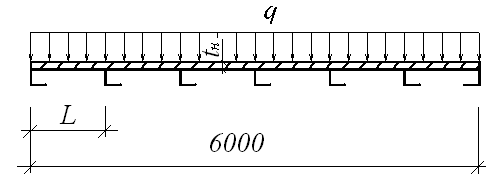

Примем расчётную схему настила:

Сварные швы крепления настила к балкам не дают возможности его опорам сближаться при изгибе. Поэтому в настиле возникают растягивающие цепные усилия Н. Изгиб настила происходит по цилиндрической поверхности. Цилиндрический модуль упругости стали определяется по формуле:

В расчете определим наибольший пролет полосы настила единичной ширины при заданной толщине листа tH = 0,006 м и предельном прогибе

Принимаем L = 0,857 м, т.е. пролет LH укладывается 7 раз по длине вспомогательной балки. Предельный прогиб для заданного пролета:

м

Проверка прогиба настила.

Вычислим балочный прогиб, т.е. прогиб от поперечной нагрузки в середине полосы шириной b = 1 м, имеющий цилиндрическую жесткость EiJ, без учета растягивающей силы Н:

Прогиб настила с учетом растягивающей силы Н:

– проверка жёсткости настила удовлетворяется.

Проверка прочности настила

Изгибающий момент:

Растягивающее усилие:

Момент сопротивления настила:

Проверка нормальных напряжений:

Rу – расчётное сопротивление материала настила, принимаем по СНиП II-23-81.

γс – коэф. условий работы, принимаем по СНиП II-23-81.

– условие прочности выполнено.

3. Расчёт балки настила

Принимаем пролёт балки настила равным Lбн = 2 м

Сбор нагрузки на 1м балки

Нормативная от временной нагрузки, веса настила и веса балки настила:

Расчётная от временной нагрузки, веса настила и веса балки настила:

Подбор сечения прокатной балки

Изгибающий момент от расчётной нагрузки:

Требуемый момент сопротивления:

с1=1,1 – коэффициент, учитывающий развитие пластических деформаций в первом приближении

Находим требуемый момент инерции по предельному прогибу:

Предельный прогиб для балки пролётом Lбн=2м по СНиП 2.01.07-85* составляет:
