Оглавление

Введение. 3

Определение режима работы насосной станции. 4

Определение напора насосной станции. 5

Выбор основного насосного оборудования 7

Построение графика совместной работы насосов и трубопровода. 9

Выбор электродвигателя и определение размеров фундамента насосного агрегата. 11

Электрическая часть насосных станций. 15

Размещение оборудования в машинном зале 17

Составление спецификации оборудования, трубопроводов, арматуры и фасонных частей. 20

Приемный резервуар и его оборудование. 21

Выбор подъемно-транспортного оборудования и определение высоты верхнего строения здания насосной станции. 26

Конструкции и стандартные размеры частей зданий насосных станций. 31

Выбор вспомогательного насосного оборудования. 32

Технико-экономические показатели. 34

Технико-экономические показатели. 35

Используемая литература. 40

Введение.

Насосные станции являются важным элементом систем водоснабжения и водоотведения. Они представляют собой сложный комплекс сооружений и оборудования. Правильный выбор технико-экономических параметров этого комплекса во многом определяет надежность и экономическую эффективность подачи или отведения воды.

Целью курсового проекта является запроектировать насосную станцию системы водоотведения с технико-экономической точки зрения.

Данная канализационная насосная станция запроектирована для перекачки сточных вод к очистным сооружениям. Она включает в себя систему основных и резервных насосов, дренажную систему, технического водопровода.

Станция рассчитана на перекачку 80 000 м3/сут сточной жидкости в двухступенчатом режиме работы.

Машинный зал оборудован двумя рабочими и двумя резервными насосами основного насосного оборудования типа СДВ 2700/26,5., одним рабочим и одним резервным насосами технического водопровода типа

ВКС – 2/26, одним рабочим и одним резервным насосами дренажной системы типа ВКС – 1/16.

Приемный резервуар оборудован двумя рабочими и одной резервной решеткой типа МГ10Т, одной рабочей и одной резервной дробилкой типа Д – 3.

Все установленное оборудование электрифицировано, что облегчает его обслуживание.

Определение режима работы насосной станции.

Расчет насосной станции системы водоотведения начинают с построения графика часового притока сточных вод. Подача насосной станции должна быть равна или несколько превосходить максимальный часовой приток стоков:

В остальное время приток сточной жидкости меньше, и вода откачивается не всеми, а только частью установленных насосов. Насосы могут полностью отключаться на некоторое время, в течение которого стоки накапливаются в приемном резервуаре. Режим работы насосной станции зависит от его емкости. Размеры приемного резервуара в плане назначают после разработки схемы размещения насосных агрегатов и трубопроводов. Построение графика работы канализационной насосной станции трудоемко, следовательно, расчет удобно вести на компьютере.

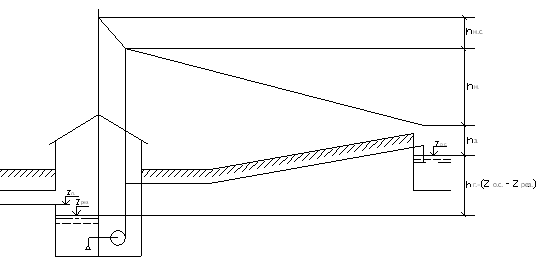

Определение напора насосной станции.

1. Определяем расчетную подачу насосной станции, переходя от подачи в процентах от суточной производительности насосной станции к подаче, выраженной в л/с.

Согласно СНиП, число напорных трубопроводов от насосной станции первой категории необходимо принимать не менее двух. => n=2

1. По расчетному расходу трубопровода определяем диаметр напорных трубопроводов D, скорость движения воды в них V и гидравлический уклон I, пользуясь таблицами Лукиных. Согласно СНиП, скорости движения сточных вод во всасывающих и напорных трубопроводах должны исключать осаждение взвесей. Для бытовых сточных вод наименьшие скорости следует принимать согласно требованиям СНиП или по таблице 1.

Таблица 1.

Диаметр, мм	150-250	300-400	450-500	600-800	900-1200	1500	Св.1500
Скорость, м/с	0,7	0,8	0,9	1	1,15	1,3	1,5

D=800мм
V, м/с		q, л/с		i
1,10		559,4		0,0018
1,18		597		0,00196
1,20		606,9		0,0020
D=1000мм
V, м/с		q, л/с		i
0,75		578,9		0,00058
0,77		597		0,000608
0,80		630,4		0,00066
