Однорядная система перевязки швов:

Общий вид кладки

Перевязки образует рисунок в виде цепочки. Такая кладка отличается высокой прочностью: в ней полностью соблюдаются все три правила разрезки. Суще­ственным недостатком однорядной системы перевязки является то, что она требует больших затрат труда на укладку верстовых рядов, большего количе­ства целых кирпичей, а также более квалифицированных каменщиков.

В многорядной системе перевязки тычковые ряды располагаются через пять ложковых рядов. При этом вертикальные поперечные швы пере­крывают вышележащими кирпичами в каждом ряду, а продольные ряды -только через пять рядов. При кладке стены толщиной в два кирпича; верти­кальные продольные швы оказываются без перевязок на высоту пяти рядов. В такой кладке ее несущая способность на 6% ниже по сравнению с одноряд­ной системой перевязки. Определенные осложнения возникают при кладке в зимнее время.

Многорядная система перевязки швов :

общий вид кладки.

В период оттаивания из-за редкой перевязки вертикальных продольных швов возможно выпучивание стены в продольном направлении. Однако, она менее трудоемка, чем однорядная, так как требует меньшего объема верстовых рядов.

Разновидностью многорядной системы перевязки является трехрядная, ко­торую применяют в основном для кладки столбов и простенков). Клад­ку выполняют ее чередованием одного тычкового ряда и трех ложковых ря­дов. При этом допускается совпадение вертикальных швов в трех смежных ложковых рядах.

Существует целый ряд и других перевязок (крестовая, готическая, голланд­ская и многие другие), но в каждой из них — первый и последний ряды, а также на уровне обрезов стены, столбов, выступающих элементов, под опорными частями балок, плит и других конструкций — выкладывают тычками из целых кирпичей.

Стены зданий и сооружений, как правило, выполняют сплошными. В малоэтажном строительстве с целью экономии кирпича применяют так называемые облегченные кирпичные стены, в которых кирпич частично заменен эффективными теплоизоляционными материалами.

Растворы для каменной кладки

Каменную кладку ведут на строительном растворе. Вид и состав раствора зависит от назначения каменной кладки, условий ее работы и указывается в проекте.

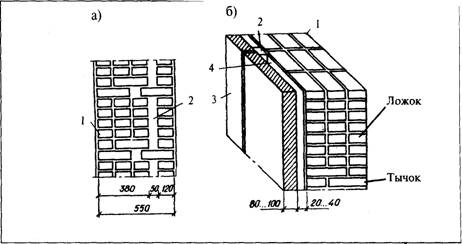

. Облегченная кладка с воздушной прослойкой (а) и кладка с плитным утеплителем

1 - кладка, 2 - воздушная прослойка, 3 - плитный утеплитель, 4 - алюминиевая фольга.

Растворы классифицируют по виду вяжущих и по виду заполнителя. По ви­ду вяжущего применяют: цементные, сложные, известковые, глиняные рас­творы.

По виду заполнителей растворы бывают тяжелые (холодные) плотностью более чем 1500 кг/м3 и легкие (теплые), плотность которых меньше. Растворы используют для кладки конструкций, несущих большие нагруз­ки. Их применяют также для кладки конструкций, расположенных в насы­щенных водой грунтах.

К сложным растворам относятся цементно-известковые или цементно-глиняные.Глиняные растворы предназначены для кладки из самана наземной части стен одноэтажных сельскохозяйствен­ных зданий и для печных работ.

В зависимости от прочности на сжатие для возведения каменных конструк­ций предусматривают следующие марки растворов: 4, 10, 25, 50, 75, 100, 150, 200, 300. Важное значение имеет подвижность раствора. Подвижность рас­твора определяют величиной погружения стандартного конуса в сантиметрах.

Для повышения подвижности и водоудерживающей способности к жестким растворам добавляют пластификаторы — сульфатно-спиртовую барду и др. Для кладки конструкций из кирпича и мелких блоков подвижность раствора должна быть в пределах 9 . 13 см, для бутовой кладки — 4 . 6 см, а для за­делки швов бутовой кладки — 13 . 15 см.

Способы выполнения каменной кладки

При сплошной кирпичной кладке выполняют следующие операции: уста­новка порядовок и натягивание причалки; подготовка постели и раскладка кирпича; подача раствора и его расстилание; укладка кирпича на подгото­вленную постель, проверка правильности кладки (горизонтальности и верти­кальности); расшивка швов (при кладке под расшивку).

При кладке облегченных стен выполняют дополнительные операции, свя­занные с подачей и укладкой материалов для утепления. Для кладки конст­рукций зданий и сооружений с одновременной их облицовкой дополнитель­но выполняют операции по подаче, раскладке и установке облицовочных плит.

Порядовки устанавливают в углах кладки, и пересечениях стен, на грани­цах захваток и делянок, а также на прямых участках стен не реже чем через 12 м. Для обеспечения горизонтальности швов кладки порядовки ус­танавливают по нивелиру. В местах установки порядовок выкладывают из кирпичей маяки высотой в шесть рядов. Между порядовками натягивают при­чалку. Для устранения провисания причалки на участке между порядовками под причалку через каждые 4-5 м укладывают на растворе маячные кирпичи.

Сверху причалку прижимают кирпичом, установленным насухо на маячный кирпич. Маячные кирпичи можно заменить деревянными брусками соответ­ствующей толщины. Натянутая причалка должна выступать от поверхности стены на 2 . 3 см; для этого маячные кирпичи или деревянные бруски выхо­дят за наружную грань стены на 3 см. Для наружных верст причалку устана­вливают для каждого ряда, а на внутренних — через 3 ряда.

Низ натянутой причалки располагают на уровне верхней грани маячного кир­пича.

Размещение, установка и закрепление порядовок:

а - металлическая для наружных углов, б — то же, для внутренних, в — металлическая со скобами, г — деревянная промежуточная :

1 — крюки-держатели, 2 — отверстия для закрепления причального шнура, 3 — скоба с винтовым зажимом, 4 — П-образная скоба, 5 — деревянный клин.

Подготовка постели предусмат­ривает ее очистку и раскладку на ней кирпича или камней. Для кладки наружной версты кирпич раскладывают на внутренней поло­вине стены, а для кладки внутрен­ней версты — на наружной поло­вине. Применяют два способа рас­кладки кирпича. При первом спо­собе кирпич раскладывают плаш­мя вдоль стены: для ложковой вер­сты — по одному кирпичу, а для тычковой — стопками в 2 кирпича. При втором способе кирпич раскладывают стопками по 2 кирпича вдоль стены для ложко­вой версты и перпендикулярно к оси тычковой.

Раствор на постель чаще подают ковшевой лопаткой, а разравнива­ют кельмой. Для забутки кирпич укладывают по 2 штуки ложками на одном из верстовых рядов.
