4.5.2. Сравнение по методу Шонфельда.

Для более наглядной оценки технического уровня проектируемого изделия и аналогов, а также для большей объективности оценки сравним данные устройства методом Шонфельда.

Суть метода заключается в следующем: в качестве исходных берутся показатели технического уровня и коэффициенты важности каждого показателя для заказчика. Далее, по каждому показателю для каждого изделия экспертным методом по пятибальной шкале определяется значение в баллах, и определяется обобщающий показатель качества — как сумма произведений оценки (в баллах), и коэффициента важности для каждого изделия. Чем больше обобщающий показатель качества, тем лучше данное изделие по техническому уровню.

Показатели аналогичны факторам конкурентоспособности бально-индексного метода. Вместо наименования показателей используется нумерация из предыдущей таблицы.

Таблица 4.5.

Сравнение по методу Шонфельда

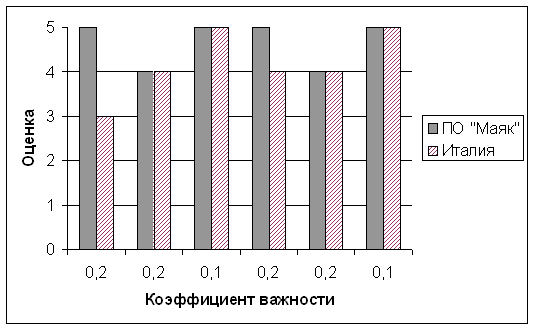

Рис. 8. Диаграмма Шонфельда

Сравнение показало, что уровень технического совершенства двигателя типа ДК 64-250 ПО , не только не уступает аналогичному итальянскому двигателю, но и несколько превосходит по ряду показателей.

4.6. Планирование производства

Прогнозируемый объем продаж продукции цеха электродвигателей приведен в таблице № 4.1. Этот объем продукции составляет плановый объем выпуска.

Таблица 4.6.

Плановый объем выпуска электродвигателей типа ДК 64-250

Производство двигателей типа ДК 64-250 организовано на трех основных участках:

1. Инструментально-заготовительный участок, на котором осуществляется подготовка инструмента для основного производства.

2. Механический участок, на котором осуществляется доработка комплектующих двигателя. Он состоит из следующих участков:

· заготовительный;

· токарный;

· фрезерный;

· прессовой.

3. Сборочно-монтажный участок. Он состоит из следующих участков:

· гальванический;

· слесарный;

· монтажный;

· сборочный;

· наладочный.

Для обеспечения высокого качества изготавливаемых изделий в Цехе электродвигателей установлены испытательные установки:

1. ИЯ1-10 — проведение испытания якоря: проверяется изоляция, межвитковое замыкание, межломильное замыкание.

2. ИК 5-30 Н — проведение испытания коллектора на межломильное замыкание.

3. ВЭС 18М — проведение испытания статора: проверяется прочность изоляции статора, межвитковые замыкания, обрыв обмотки; осуществление контроля электрической прочности изоляции, сопротивления изоляции.

4. 11НТ-6 — проведение испытания работы магнитопровода и якоря; комплексная проверка основной и дополнительной изоляции.

Для обеспечения производства электродвигателей типа ДК 64-250 на ПО осуществлено строительство цеха.

Таблица 4.7.

Фактические затраты составили:

(руб.)

Строительство цеха осуществлялось за счет собственных средств предприятия. Его производственные площади составляют 12008 м²полезной площади.
