Iвх Н=20 мкА Iвх Н=820=160 мкА

Выходной ток МП является большим, чем входной ток микросхемы 1533АП6, а значит обеспечивается нагрузочная способность по току

Проверим, обеспечивается ли микросхемой 1533АП6 нагрузочная информация для элементов схемы, которые являются «потребителями» информации о данных.

При записи информации в качестве нагрузки выступают следующие элементы схемы: РЗУ, 3 регистра 1533ИР23, Устройство В/В КР580ВВ55.

Iвх L=20 мкА8+0,2 мА24+14мкА8=5,072 мА

Iвх Н=20 мкА8+20мкА24+14 мкА=752 мкА

Для микросхемы 1533 АП6

IвыхL=24 мА5,072 мА

Iвых H=3 мА752 мкА

Общий нагрузочный ток не является большим для ДНШУ 1533АП6.

При считывании информации из ОЗУ, ПЗУ или поступления информации от микросхемы 1533 АП6 (DD16) возникать проблем с перегрузкой не должно, т.к.:

IвыхL=2,1 мА для ПЗУ 573РФ4

Iвых H=0,1 мА

IвыхL=4 мА для ОЗУ 537РУ10

Iвых H=2 мА

IвыхL=24 мА для 1533 АП6

Iвых H=3 мА

Информация поступает в МП через ДНШУ 1533АП6 (DD5), для которого:

Iвх L=0,1 мА Iвх L=0,8 мА

Iвх Н=20 мкА Iвх Н=160 мкА

c) Расчет шины AD0AD7 таймера 512ВИ1

Iвх L= Iвх Н=1 мкА Iвх =81 мкА=8 мкА

Очевидно, что информация в таймер (как адресная, так и информация о данных ) может поступать непосредственно с выходов AD0AD7 микропроцессора, т.к. для него:

IвыхL=2 мА Uвых L=0,45 В

Iвых H=400 мкА UвыхH=2,4 В

1.3.2. Расчет ЦАП.

На выходе ОУ Uвых ~коду на входе 572ПА1. Т.к. разрядность ЦАП N=10, значит возможно 2N=1024 различных значений Uвых.

Шкала изменений выходного напряжения 0Uon

Uon=-9 В для каналов видео и звука.

Uon=-6 В для канала поляризации.

Следовательно дискрет напряжения на входе составляет:

a) Для видео:

U==8,8 мВ

Пример: код Uвых,В

0000000000 0

0000000010 17,6 мВ

1111111111 9

b) Для звука:

U==70,86 мВ

Пример: код Uвых,В

0000000000 0

0000001000 70,86 мВ

0000010000 141,72 мВ

1111111000 9

c) Для поляризации:

U==23,53 мВ

Пример: код Uвых,В

0000000000 0

0000000100 23,53 мВ

1011111100 4,41

Вывод:

1. Для канала видео напряжение на выходе меняется от 0 до 9 В с шагом 8,8 мВ.

2. Для канала звука напряжение на выходе меняется от 0 до 9 В с шагом 70,86 мВ.

3. Для канала поляризации напряжение на выходе меняется от 0 до 4,41 В с шагом 23,53 мВ.

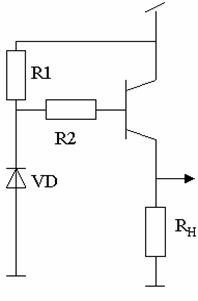

1.3.3. Расчет параметров КТ 3102 Б.

	+5B

VT

Необходимо обеспечить подачу U3 В на вход разрешения 561 КТ3.

В качестве стабилитрона будем использовать КС139А на Uст=3,9 В

при Iст=1,8 мА

Id0<<Iст

R1===620 Ом

Е2=IэRн+UКЭ

Iэ=0 Е2=Uкэ

Iэ, мА

Uкэ=0 Iэ= пусть RH=1 кОм

5 Iб=0,1 мА

4

3

2

1

5 10 15 20 Uкэ, В

Из графика следует, что Iэ3,1 мА

Iб=0,1 мА

Iб,мА

0,3 Uкэ=5 В

0,2 Uбэ=0,6 В
