- модуль с 8 портами 10/100Base-T,

- модуль с 1 портом Gigabit-SX,

- модуль с 4 портами 100Base-FX,

- модуль с 4 портами 10Base-FL;

Кроме того коммутаторы поддерживают следующие функции:

­ расширенный мониторинг RMON (4 группы) и RMON (HP Ease);

­ организация «зеркальных» портов позволяет контролировать любую комбинацию портов с помощью одного зонда RMON;

­ разделение рабочих групп с помощью брандмауэра IEEE 802.1Q VLAN;

­ ПО IGMP устраняет нежелательную лавинную маршрутизацию видеотрафика и поддерживает CoS для разнородного IP-трафика.

Для связи коммутаторы укомплектовываются оптическим патч-кордом SX длиной 0,5м.

Сервер локальной компьютерной сети

Проектом предусмотрен сервер HP NetServer LH 6000r D9114AV с одним процессором Pentium® III Xeon 550 МГц /2 Мб. Выбор сервера обусловлен повышенной производительностью системы ввода-вывода, полным набором средств поддержания работоспособности и улучшенными возможностями расширения для наиболее полного удовлетворения всех требований быстро развивающихся корпоративных вычислительных центров. Данный сервер содержит:

­ 256 МБ памяти PC-133 SDRAM;

­ интегрированный двухканальный контроллер HP NetRAID с 32 Мб кэш-памяти;

­ интегрированный интерфейс ЛВС 10/100TX;

­ блоки питания горячей замены и вентиляторы;

­ встроенные средства дистанционного управления HP Remote Assistant;

­ ПО HP TopTools for Servers;

­ ПО HP OpenView ManageX Event Manager;

­ привод CD-ROM и дисковод.

Кроме этого как опция (в спецификацию проекта не входит) оборудование сервера может быть расширено:

­ до шести процессоров Intel® Pentium® III Xeon™;

­ до 8ГБ памяти PC-133 ECC SDRAM;

­ до 12 жестких дисков горячей замены Ultra2 или Ultra3 SCSI суммарной емкостью до 216 ГБ;

­ другое оборудование, устанавливаемое в восемь 64-разрядных слотов PCI (слота 66 МГц) и три равноправные шины PCI.

Сервер располагается в помещении аппаратной (п.13 5 этажа) в 19 “ шкафу с запираемой дверью и встроенной охранной и пожарной сигнализацией.

Источник бесперебойного электропитания ИБП

В качестве источника в системе бесперебойного питания проектом предусматривается использование ИБП Summetra 16kVA MasterFrame SY16KI, работающего по топологии «On-Line», двойное преобразование. ИБП отвечает требованиям ГОСТ 27699-88 и ГОСТ Р 50745-95, а производство сертифицировано по стандарту ISO 9001.

Основными задачами ИБП в системе бесперебойного питания являются:

­ при нарушениях в работе электрической сети, обеспечение электроснабжения ответственных потребителей (информационно-вычислительное, телекоммуникационное и сетевое оборудование) на время, достаточное для корректного ручного или автоматического свертывания работы локальной сети;

­ возможность контроля и управления со стороны сетевого администратора

­ повышение качества электрической энергии, получаемой от питающей сети и поступающей к ответственным потребителям;

­ создание дополнительной развязки электрическая сеть - ответственный потребитель для решения вопросов электрической безопасности.

Для увеличения времени работы от ИБП при пропадании основного электропитания проектом предусматривается дополнительный батарейный корпус Summetra SYXR12B12I (с 12 блоками батарей SYBATT). Расчетное время работы:

­ при полной нагрузке 12-18 мин;

­ при средней проектируемой 30-60 мин.

ИБП располагается в помещении щитовой 13.

Источник стабилизированного электропитания ИСП

В качестве источника в системе стабилизированного питания проектом предусматривается использование однофазного стабилизатора переменного напряжения «Штиль» R1600М, работающего по топологии «On-Line».

ИСП производит стабилизацию входного напряжения в пределах 220÷3В при входных напряжениях 160…265В. Кроме этого в ИСП включен компьютерный интерфейс для контроля и управления со стороны сетевого администратора. ИСП располагается в помещении щитовой 13.

Система контроля микроклимата

Для поддержания технических условий эксплуатации оборудования связи в помещении аппаратной (п.13 5 этажа) устанавливается кондиционер типа PANASONIC CS-A18ВKР new, мощностью охлаждения 5.3кВт и мощностью обогрева 5.7кВт. Кондиционер представляет собой сплит-систему с одним наружным блоком и одним внутренним. При эксплуатации кондиционера необходимо блокировать отверстие вентиляции здания (использовать их как аварийные).

3.1.6 Внешняя подсистема.

Предназначена для формирования объединенной сети в группе зданий. Может базироваться на медном или оптическом кабеле или их комбинации. Находится на стадии разработки. Для построения магистрали, связывающей ЛВС нового административного здания ГПУ с оборудованием РСПД (старое здание) планируется использовать Radio Ethernet. Как альтернатива рассматривается техническая и экономическая возможность прокладки между зданиями оптоволоконного кабеля. В рамках данной работы внешняя подсистема не рассматривается.

3.2 Топология СКС.

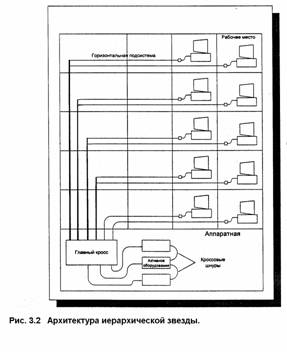

Традиционная архитектура иерархической звезды разработана для обеспечения максимальной гибкости. Кроссовое оборудование устанавливается в главной аппаратной.

3.3 Управление СКС.

Архитектура одноточечного управления разработана для максимальной простоты управления. Обеспечивая прямое соединение всех рабочих мест с кроссом в главной аппаратной, она позволяет управлять системой из одной точки, оптимальной для расположения централизованного активного оборудования. Администрирование в одной точке обеспечивает простейшее управление цепями, возможное, благодаря исключению необходимости кроссировки цепей во многих местах. Администрирование из одной точки также обеспечивает возможность подключения пользователей, находящихся в разных частях здания, непосредственно к одному и тому же сегменту сети. Это упрощает управление локальной сетью и снижает трафик на постоянно перегруженных мостах и маршрутизаторах.

Одноточечное администрирование приводит кроме того к снижению денежных затрат по трем причинам. Во-первых, оно исключает необходимость в горизонтальном кроссе, позволяя сэкономить на пассивном оборудовании. Во-вторых, оно позволяет собирать активное оборудование в одном месте, уменьшая количество неиспользуемых портов в системе: таким образом снижается стоимость активного оборудования. В-третьих, эта архитектура упрощает эксплуатацию сети, уменьшая нагрузку на обслуживающий персонал.

3.4 Прокладка абонентских линий.

Трассу прокладки абонентских линий можно подразделить на следующие участки:

· от межэтажного перехода на каждом этаже до места ввода кабелей в рабочие комнаты;

· от места ввода кабеля в комнатах до каждого рабочего места.

Для прокладки кабелей системы СПД и телефонии по коридорам от межэтажных переходов до этажных коммутационных узлов, от коммутационных узлов до ввода кабелей в рабочие комнаты используется требуемое количество (указано в приложении) трубы п/э. Силовые кабели от щитов до места ввода в рабочие помещения прокладываются в отдельных трубах ПВХ.
