NLX

Последней разработкой в области системных плат для настольных ПК стала технология NLX, и, воз­можно, именно она окажется ведущей технологией ближайшего будущего. Платы этого стандарта, на пер­вый взгляд, напоминают платы LPX, но на самом деле они значительно усовершенствованы. Если на пла­ты LPX нельзя установить самые новые процессоры из-за их более крупных размеров и повышенного тепловыделения, то в разработке NLX эти проблемы прекрасно разрешены. Вот каковы основные преимущества этого нового стандарта, перед остальными.

Поддержка современных процессорных технологий. Это особенно важно для систем с процессором Pentium II, поскольку размер его корпус Single Edge Contact (т.е. корпуса, с единственным рядом расположенных по периметру контактов) практически не позволяет устанавливать этот процессор на платах Baby-AT и LPX. И хотя некоторые производители системных плат все же предлагают АТХ-системы на основе Pentium II, на их платах остается место только для двух 72-контактных разъемов модулей SIMM!

Гибкость по отношению к быстро изменяющимся процессорным технологиям. Идея гибких систем с объединительной платой нашла новое воплощение в конструкции плат NLX, установить которые можно быстро и легко, не разбирая при этом всю систему на части. Но в отличие от традиционных систем с объединительными платами, у нового стандарта NLX есть поддержка таких лидеров ком­пьютерной индустрии, как AST, Digital, Gateway, Hewlett-Packard, IBM, Micron, NEC и другие.

Поддержка других новых технологий. Речь здесь идет о таких высоко производительных решениях, как AGP (Accelerated Graphics Port - ускоренный графический порт), USB (Universal Serial Bus - универсальная последовательная шина), технологии больших модулей памяти и DIMM. А в ответ на всевозрастающую роль мультимедиа-приложений разработчики встроили в новую системную плату еще и поддержку таких возможностей, как проигрывание назад видеоролика, расширенные графика и звук. И если в прошлом использование мультимедиа-технологий означало дополнительные затра­ты на различные дочерние платы, то теперь необходимость в них отпала.

Системная плата NLX и платы ввода-вывода (располагающиеся, как и в конструкции LPX, параллель­но системной) теперь легко вставляются и вынимаются, при этом другие платы, в том числе и располо­женные вертикально, остаются нетронутыми. Легче добраться и до самого процессора, который охлажда­ется теперь гораздо лучше, чем в системах с тесно расположенными компонентами. Поддержка плат рас­ширения различного размера позволяет выпускать системы различных модификаций.

Стандарт NLX обеспечивает максимальную гибкость систем и самое оптимальное использование сво­бодного пространства. Даже самые длинные платы ввода-вывода устанавливаются без труда и не задевают при этом никаких других системных компонентов, что было настоящей проблемой для компьютеров типа Baby-AT.

Вполне вероятно, что стандарты АТХ и NLX будут использоваться в большинстве будущих систем. И тем, для кого важна возможность модернизации, системы типа LPX я обычно покупать не рекомендую, поскольку выбор подходящих для них системных плат очень мал, а количество слотов расширения и отсе­ков для накопителей ограничено. И хотя в настоящее время системы типа Baby-AT еще считаются доста­точно гибкими, уже сейчас очевидно, что будущее за конструкциями АТХ и NLX.

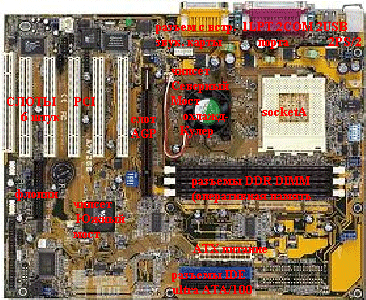

Эволюция системных плат

Сердце платы - разъем процессора - сначала был достаточно простым и назывался socket 7; под этот разъем делались все процессоры AMD К5, К6 и К6-2 частотой от 75 до 450 МГц, а также процессоры Pentium и Pentium MMX (от 66 до 233 МГц); процессоры всяких там VIA и тому подобных фирм тоже встречались, но о них мы говорить не будем, так как они явные аутсайдеры. Потом Intel запатентовала Slot1 для своих Pentium II и Celeron, а также для первых Pentium III. На этот выпад через довольно долгое время последовал ответ AMD - разъем SlotA для новых процессоров Athlon и Duron (аналог Celeron). Продержался он до 700 МГц. Затем опять последовала мода на процессоры вида socket, посему появились Socket370 от Intel (Pentium III, Celeron), SocketA от AMD (Athlon, Duron). Также для Socket370 делают свои процессоры VIA (Cyrix) и Transmeta (Crusoe), но их производительность невысока (единственный их плюс - это пониженное энергопотребление, что не могло не заинтересовать производителей серверов). Для Pentium 4 Intel пришлось придумывать новый разъем, каковым стал Socket 423, а затем сменивший его Socket 478. Частоты в этих разъемах (socket370/423/478) колеблются от 600 до 2000 МГц. Важной характеристикой является частота системной шины. На старых платах она равна 66 МГц, потом стала достигать 100, 133, 200 и 266 МГц. Частота ядра процессора обычно выше частоты шины - это достигается множителем; у Pentium II это 100 МГЦ, у Pentium III - 133 МГц, у Pentium 4 - 400 МГц, у Celeron - до 100МГц. У Атлонов и Дюронов частота колеблется от 200 до 266 МГц. Между шинами для AMD и шинами для процессоров Intel существует принципиальная разница: у Intel'овских плат только один 100/133/400 МГц канал доступа к процессору, поэтому мультипроцессорность организована очень слабо; у AMD'шных шин два канала доступа 100/133 МГц, этим достигается высокая скорость и хорошая организация мультипроцессорности (в то время как у Intel один из двух процессоров занимается самосозерцанием, пока другой работает, у AMD оба процессора одновременно используют оба канала шины, выполняя разные операции.)

Слотов расширения всего три вида: AGP, PCI и ISA; слот ISA уже устарел и применяется очень редко, а вот слоты PCI используются очень активно - на их базе сделаны все внутренние модемы, отдельные ТВ-тюнеры, звуковые карты и другое оборудование; слот AGP служит для видеокарты и поэтому обладает высокой скоростью. В принципе, больше ничего об этих слотах знать не надо.

Особое внимание при выборе платы следует обратить на количество и тип разъемов оперативной памяти. Сейчас в ходу три типа памяти: SDRAM DIMM, DDR-память DIMM, RDRAM RIMM. Первая подходит для всех видов процессоров, и она самая дешевая; DDR-память оптимизирована под Атлон-системы, она очень быстрая и находится в средней ценовой катагории; Наконец, RIMM-память оптимизирована под четвертый пентиум, и она самая быстрая, но и самая дорогая. При покупке RIMM'ов вас может ожидать серьезный подводный камень - модули этой памяти надо ставить парами, так как она использует сразу два канала по 1600 Мбайт/сек., а на плату можно поставить максимум две заглушки.

При подключении флоппи, CD-rom'а и жесткого диска вам понадобятся разъемы IDE интерфейса. Для жесткого диска (особенно нового) лучше использовать разъем ультраАТА/100 (есть еще разъем ультраАТА/133, но прирост производительности не настолько высок, сколько за это просят денег), где он находится, лучше читать в инструкции; для сидюка подойдет любой 40-контактный разъем, для флоппи же нужно использовать стоящий отдельно 34-контактный разъем, он уже лет пять не менялся, поэтому найти его будет нетрудно.
