Общая схема расположения корпусов.

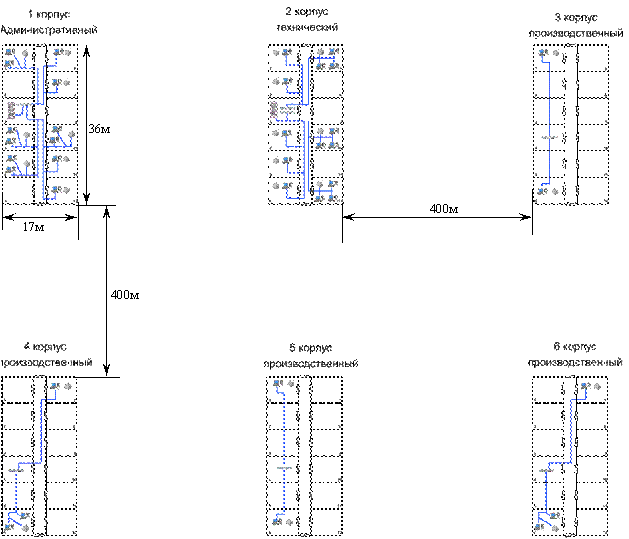

С прокладкой сети внутри зданий корпусов вроде все понятно. Осталось определиться с соединениями между корпусами.

Первая технология, которую мы рассматривали соединения в сеть зданий, это использование ADSL модемов.ADSL технология подразумевает под собой прокладку кабеля между корпусами. Используем 4-парный UTP кабель 5е категории, внешнего исполнения. Его можно проложить либо используя подземные кабельные коммуникации, либо путем подвеса между опорами. На приведенной ниже схеме обозначены все 5 отрезков кабелей, которые мы будем использовать для обеспечения связи. Там же даны скорости передачи информации в обе стороны и указанна примерная длинна кабеля. Длинна указанна с тем расчетом, что кабель к зданиям 4 и 6 будет прокладываться не напрямик, а вдоль уже имеющейся линии.

Отрезки кабеля соединяют ADSL концентратор TELiNDUS 2401 со стороны здания 2 и ADSL модемы Telindus 1120 ADSL Router со стороны остальных зданий. Скорость потока данных от концентратора равна 12 Мбит/с, а скорость к нему 1Мбит/с.Общая протяженность кабеля 3300м учитывая что этот кабель находится в продаже в бухтах по 500 метров, то нужно приобрести 7 бухт и тогда общая длинна кабеля будет 3500м. Все ADSL оборудование включается непосредственно в коммуникатор через разъем под коннектор RJ-45.

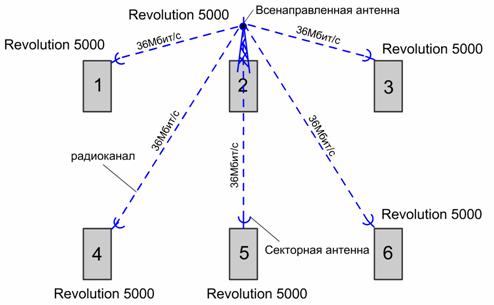

Для организации радиоканалов между зданиями в первую очередь надо правильно разместить антенны. Всенаправленную антенну лучше всего разместить на крыше здания и ориентировать ее так чтоб в ее зоне видимости оказались все другие антенны. На других корпусах секторные антенны можно разместить либо на крышах либо на стенах, главное чтоб они были ориентированы на антенну 2-го корпуса. Специальными кабелем антенна соединяется с радиомостом Revolution 5000. от радиомоста до маршрутизатора протягивается обычный патч-корд, который и соединяет сеть корпуса с внешним миром.

Радиомосты серии Revolution 5000 работающее в диапазоне 5,16-5,24Ггц обеспечивают передачу данных со скоростью до 36Мбит/с на расстояния до десятков км при использовании узконаправленных антенн и специальных усилителей. Т.к. у нас все расстояния не превышают и 500м тоникакое дополнительное оборудование, кроме радиомостов и антенн не нужно. На следующей странице приведена схема организации радиоканалов.

Для создания оптоволоконной связи нам нужно оснастить наши коммутаторы Hewlett-Packard ProCurve Switch 2524 модулями расширения J4853A, которые представляют собой трансиверы стандарта 100Base-FX с разъемами SC, для соединения с оптико-волоконной сетью. Наличие 24 коммутируемых портов полностью обеспечивает работу сети внутри здания, наличие в слотах расширения до 2-х полностью обеспечивает нам возможность соединения корпусов посредствам волоконно-оптического кабеля (ВОК).

Для объединения сетей корпусов с сетью технического корпуса, используется многомодовый волоконно-оптический кабель уличного исполнения, содержащий четыре жилы. Такое количество жил обусловлено тем, что для создания одного канала необходимо две жилы (RX-прием, TX-передача). Наличие четырех жил в кабеле позволит нам создать два физических канала. Проложить кабель можно под землей или использовать так называемую "воздушку". В месте подхода кабеля в здание 2 жилы перерубаются и отводятся на коммутатор, а две другие остаются целыми, и идут к коммутатору в следующем здании в цепочке.

Всего понадобилось 2 отрезка кабеля:

Первый отрезок, длиной около 880м соединяет последовательно 2-й корпус с 1-ым корпусом(где перерубаются 2 жилы и сигнал отводится на трансивер коммутатора), а затем идет в 4-й корпус, где оставшиеся целыми 2 жилы подключаются к трансиверу коммутатора.

Второй отрезок, длиной около 1320м соединяет последовательно 2-й корпус с 3-им корпусом(где перерубаются 2 жилы и сигнал отводится на, и эти же 2 жилы, но уже идущие в сторону 6го корпуса мы подключаем на 2-й трансивер коммутатора ), а затем идет в 6-й корпус(где перерубаются 2 жилы, которые уже были перерублены в 3-м корпусе, и сигнал с них отводится на трансивер коммутатора) , и заканчивается в 4-ом корпусе, где оставшиеся целыми 2 жилы идущие из 2-го корпуса, подключаются к трансиверу коммуникатора 5го-корпуса.

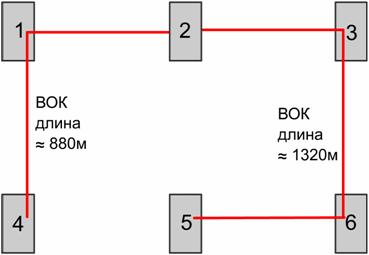

Схема разводки кабелей ВОК по зданиям показана на приведенном ниже рисунке.

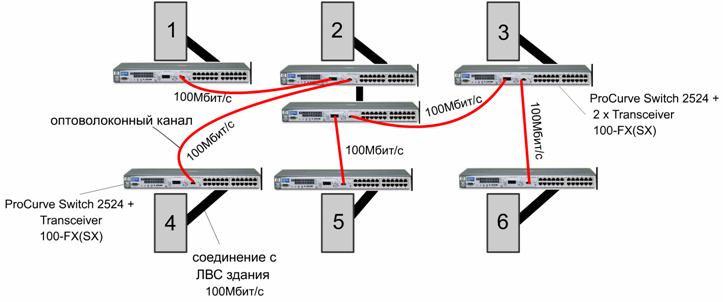

Логическая схема соединений корпусов приведена на следующем ниже рисунке.

Как видим из схемы, 1-й коммуникатор 2 корпуса соединен 2-мя оптоволоконными каналами с 1-м и 4-м корпусами, 2-й коммуникатор 2-го корпуса соединен 2-мя оптоволоконными каналами с 3-м и 5-м корпусами. В свою очередь коммуникатор 3-го корпуса помимо соединения с 2-м корпусом соединен еще и с 6-м корпусом посредством второго оптоволоконного канала.

Коммуникаторы 2 корпуса через высокоскоростной интерфейс объединены в стек. Если нет в наличии специального интерфейсного кабеля, по объединение можно провести обычным сетевым кабелем(патч-кордом) через специальный вход uplink.

На создание волоконно-оптической локальной сети нам потребовалось всего 10 модулей НР J4853A, которые представляют собой трансиверы стандарта 100Base-FX с разъемами SC.

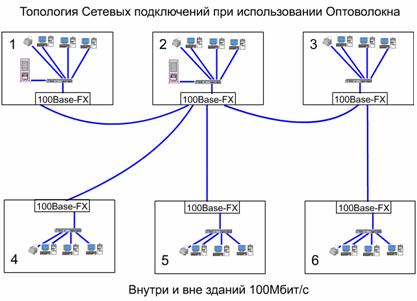

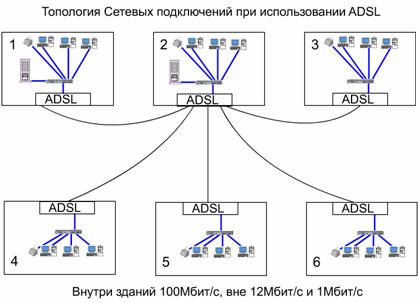

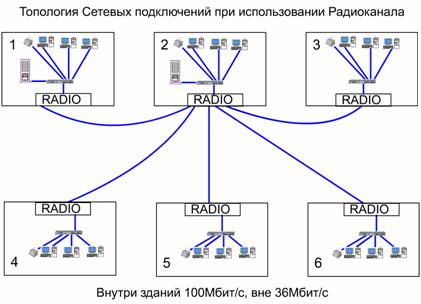

Приведем схемы топологии всех трех вариантов

Как видно из приведенных выше схем внутри всех зданий топология сети «звезда».

В первых 2-х технологиях ADSL и Radio Ethernet топология соединений зданий тоже «звезда»

В третьем же случае при использовании оптоволоконной связи топология немного отличается от «звезды», тем что 6 корпус соединен последовательно с 3-им.

6. Выбор и определение перечня используемого сетевого программного обеспечения и протоколов

На сегодняшний день в мире существует большое количество сетевых операционных систем и протоколов передачи данных. Но не смотря на это, выбор сетевой ОС это задача более чем тривиальна, в отличии от выбора аппаратного обеспечения сети.

Из-за монополизации рынка системного программного обеспечения компанией Microsoft, серьезных альтернатив ОС Microsoft Windows практически нет. Компания Novell, выпускавшая в свое время семейство сетевых ОС Novell NetWare, на сегодняшний день оказалось практически за бортом.
