трансформатора; наименование потребителя; номера распределительного устройства, от которого трансформатор передает энергию потребителю.

Например: ТР № 1 - освещение внутреннее 5Н, где ТР № 1 - номер трансформатора;

освещение внутреннее - назначение трансформатора или наименование потребителя; 5П - номер распределительного устройства и принадлежность к системе.

16. На крышках коробок и ящиков ДУ установить таблички с указанием номеров ко-робок или ящиков.

Например, ДУ20ШТ, где ДУ - принадлежность к системе; 2 - номер коробки; ОШТ - принадлежность к обмотке.

17. На крышках коробок аварийного питания и стационарной сварочной системы

установлены таблички с указанием принадлежности коробок и их номера.

Например, аварийное питание №5, сварочная система №2.

18. На крышках коробок водоотливных насосов и переносных электровентиляторов установлены таблички с указанием наименования потребителей, номера потребителей и

номера распределительного устройства.

Например, водоотливной насос .№ 1 5П, переносной вентилятор № 5 3В, где 5П и

3В - номера распределительных устройств и принадлежность к системам.

19. На ящике аккумуляторной батареи установлена табличка с указанием номера ба-тарей и номера распределительного устройства.

Например: №19 5Я, где № 19 - номер батареи; 5Я - номер распределительного устройства и принадлежность к системе.

20. Под лапки датчиков автоматики корабельных систем пожаротушения установ-лены таблички с указанием номеров блоков, к которым подключены датчики и номеров датчиков в системе.

Например, 5БУ № 10, где 5БУ - номер блока; №10 - номер датчика

21. На заводских табличках блока у правления датчиками пожаротушения напротив

заводских номеров датчиков необходимо, чтобы были вписаны их номера по схеме.

Например:

1 №12

2 № 13

3 № 14

4 № 15 и т.д.

Отличительная окраска кабелей, электрооборудования и нанесение светознаков

1. Кабели питания с берега и сростки аварийной сети, а также их жилы должны иметь с обоих концов кроме маркировки окраску, нанесенную на оболочки жил и концы кабелей - полосу по окружности шириной 30-40 мм.

2. Цветознаки, светознаки и маркировка красками наносится на электрооборудова-ние и электроустановочные изделия следующим образом.

Распределительные устройства, кроме ГРЩ, ЩТГ, ЩДГ, ЩРС и ЩАГ

На лицевых сторонах крышек или на отдельных табличках, над табличками маркировки светящимся (нерадиоак­тивным) составом указаны буквы:

С - силовая система;

О - система освещения;

В - система вентиляции

Е - система силовая повышенной

Выключатели освещения погребов боеза-пасов

Крышки окрасить в красный цвет

Выключатели, штепсельные розетки акку-муляторного освещения

Крышки окрашены: левая половина - в красный цвет, правая - в черный цвет.

Выключатели дежурного освещения

Крышки окрашены в синий цвет.

Коробки аварийного питания и под-ключения переносных вентиляторов

На каждой крышке установлен светознак. Кроме того, на крышке коробки аварий-ного питания нанесена краской красная полоса.

Принадлежности по уходу за аккумуля -торными батареями

На крышках ящиков и на принадлежностях красной, краской должны быть нанесены буквы:

К - для кислотных батарей;

Щ - для щелочных батарей

Фильтры в различных системах (сетях)

На крышках фильтров красной краской должны быть указаны обслуживаемая система (сеть) или индекс и номер распределительного устройства, к которому подключен фильтр

Блоки управления пожаротушением.

Над табличками белой краской должно быть написаны номера блоков управления по схеме

Блок питания и соединительные ящики системы пожаротушения.

На крышках блоков белой краской должны быть нанесены номер по схеме и принад-лежность к системе пожаротушения

Рукоятки реостатов, приводов автоматических выключателей и рубильников, кнопки и ручки управления ответственных приводов

Специальным бесцветным светящимся составом (нерадиоактивным) должны быть нанесены знаки, обозначающие местонахождение рукояток, кнопок, рубильников и их рабочие положения

Чехлы на электрооборудование

Черной краской нанести сокращенный текст наименования электрооборудования и место его расположения.

Примечания:

1. На указанное электрооборудование должно быть раскрашено, аналогично приведенным примерам в зависимости от назначения и ведомственной документации заказчиков.

2. Чертежи светознаков разрабатывает предприятие-проектант корабля (судна) в соответствии с ведомственной документацией заказчиков.



Приложение 15

к ст. 798, 839 и 850

ПРИМЕРНЫЕ СХЕМЫ РАСПОЛОЖЕНИЯ ЛИЦ ДЕЖУРНОЙ И ВАХТЕННОЙ СЛУЖБ ПРИ ВСТРЕЧЕ И ПРОВОДАХ НАЧАЛЬНИКОВ

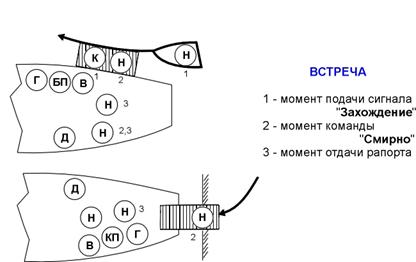

ВСТРЕЧА

1 – момент подачи сигнала «Захождение»;

2 – момент подачи команды «Смирно»;

3 – момент доклада начальнику

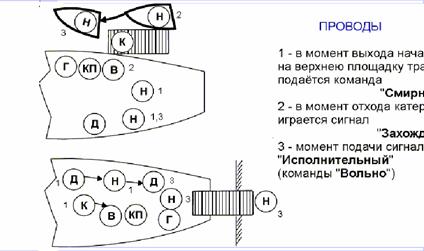

ПРОВОДЫ

1 – в момент выхода начальника на верхнюю площадку трапа подается команда «Смирно»;

2 – в момент отхода катера играется сигнал «Захождение»;

3 – момент подачи сигнала «Исполнительный» (команды «Вольно»)
