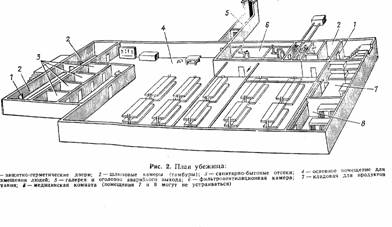

Входы в убежище в большинстве случаев оборудуются в виде двух шлюзовых камер (тамбуров), отделенных от основного помещения и перегороженных между собой герметическими дверями.

Снаружи входа устраивается прочная защитно-герметическая дверь, способная выдержать давление ударной волны ядерного взрыва. Вход может иметь предтамбур.

Аварийный выход представляет собой подземную галерею с выходом на незаваливаемую территорию через вертикальную шахту, заканчивающуюся прочным оголовком ( незаваливаемой считается территория, расположенная на расстоянии от окружающих зданий, равном половине высоты ближайшего здания плюс 3 м). Аварийный выход закрывается защитно-герметическими ставнями, дверями или другими открывающимися устройствами для отсекания ударной волны.

В фильтровентиляционной камере размещается фильтровентиляционный агрегат, обеспечивающий вентиляцию помещений убежища и очистку наружного воздуха от радиоактивных, отравляющих веществ и бактериальных средств.

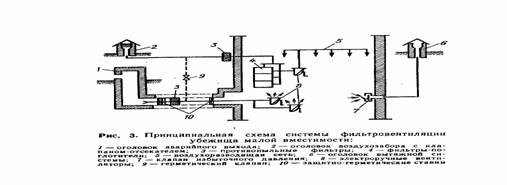

Фильтровентиляционный агрегат-это обычно агрегат ВФА-49, ФВК.1 или ФВК-2, состоящий из фильтров-поглотителей, противопыльмого фильтра и вентилятора и входящий в систему фильтравентиляции убежища (рис. 3). В эту систему, кроме того, входят воздухозаборное устройство, воздуховоды, клапаны-отсекатели ударной волны ядерного взрыва, регулирующая аппаратура.

Фильтровентиляционная система может работать в двух режимах: чистой вентиляции и фильтровентиляции. В первом режиме воздух очищается от грубодисперсной радиоактивной пыли (в противопыльном фильтре), во втором - от остальных радиоактивных и веществ, а также от отравляющих веществ и бактериальных

средств (в фильтрах-поглотителях).

Количество наружного воздуха, подаваемого в убежище но режиму чистой вентиляции, устанавливается в зависимости от температуры воздуха в количестве от 7 до 20 м­ч, по режиму фильтровентиляции-от 2 до 8 м­/ч на укрываемого человека. Подача воздуха осуществляется по воздуховодам с помощью вентилятора.

При расположении убежища в месте, где возможен сильный пожар или загазованность территории сильнодействующими ядовитыми веществами, может предусматриваться режим полной изоляции помещений убежища с регенерацией воздуха в них.

Сети воздуховодов, расположенные в убежище, окрашиваются в отличительные цвета: режима чистой вентиляции - в белый, режима фильтровентиляции-в красный. Трубы рециркуляции воздуха окрашиваются также в красный цвет.

Если убежище загерметизировано надежно, то после закрывания дверей, ставен и приведения фильтровентиляционного агрегата в действие давление воздуха внутри убежища становится несколько выше атмосферного (образуется так называемый подпор).

В убежище оборудуются различные инженерные системы: электроснабжения (трубы с электропроводкой окрашены в черный цвет), водоснабжения (трубы окрашены в зеленый цвет), отопления (трубы окрашены в коричневый цвет). В нем оборудуется также радиотрансляционная точка (громкоговоритель) и устанавливается телефон (при возможности организуется радиосвязь).

В помещениях убежища размещаются, кроме того, комплект средств для ведения разведки (дозиметрические приборы, приборы химической разведки и т. л.), защитная одежда, средства тушения пожара, аварийный запас инструмента, средства ав-арийного осве-

щения, запас продовольствия и воды.

В убежище должны быть также документы, определяющие характеристику н правила содержания его, паспорт, план, правила содержания и табель оснащения убежища, схема внешних и внутренних сетей с указанием отключающих устройств, журнал проверки состояния убежища и др.

Противорадиационные укрытия.

При взрывах ядерных боеприпасов по следу движения облака взрыва выпадают радиоактивные вещества. Этими веществами заражаются местность, сооружения, посевы, водоемы и т. п.; люди, оказавшиеся на следе облака взрыва вне укрытий, могут получить поражение в результате попадания радиоактивных веществ в организм при дыхании, с пищей или водой, а также в результате внешнего облучения. С течением времени уровни радиации на местности снижаются и доходят до безопасных для человека значений. Так, уровень радиации после наземного взрыва через 2 ч. уменьшается почти вдвое, через 3 ч - в четыре раза, через 7ч- в десять раз, через 2 суток - в сто раз. Во время выпадения радиоактивных веществ и спада уровней радиации до безопасных значений люди во избежание поражения должны быть в защитных сооружениях.

Защиту от радиоактивных веществ помимо убежищ обеспечивают протавораднационные укрытия: они хорошо защищают людей от излучений в условиях радиоактивного заражения, а также от попадания радиоактивных веществ в органы дыхания, на кожу и одежду. ПРУ, кроме того, способны защищать людей от светового

излучения, проникающей радиации (в том числе и от нейтронного потока), частично от ударной волны ядерного взрыва, от непосредственного попадания на кожу и одежду людей капель отравляющих веществ и аэрозолей бактериальных средств.

Защитные свойства противорадиационных укрытий от радиоак­тивных излучений оцениваются коэффициентом защиты, который показывает, во сколько раз уровень радиации на открытой местности на высоте 1 м больше уровня радиации в укрытии. Иными словами, коэффициент защиты показывает, во сколько раз ПРУ ослабляет действие радиации, а следовательно, и дозу облучения людей.

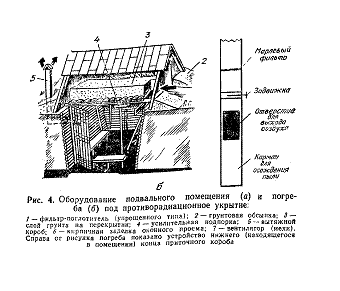

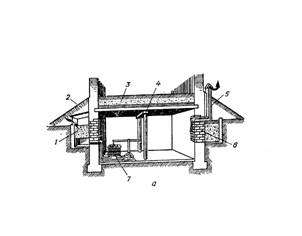

Противорадиационные укрытия устраиваются так, чтобы коэффициент защиты их был наибольший. Они устраиваются прежде всего в подвальных этажах зданий и сооружений. Подвалы в деревянных домах ослабляют радиацию в 7-12 оаз, в ­каменных зданиях - в 200-300 раз, а средняя часть подвала каменного здания в несколько этажей - в 500-1000 раз. Под ПРУ могут быть использованы также наземные этажи зданий и сооружений; наиболее пригодны для этого внутренние помещения каменных зданий.

Все щели, трещины и отверстия в стенах и потолках помещений тщательно заделывают, места вводов отопительных и водопроводных труб проконопачивают. На перекрытие насыпают слой грунта в 60-70 см; перекрытие при необходимости предварительно усиливается (дополнительными балками, стойками). Снаружи у стен,

выступающих выше поверхности земли, делают грунтовую обсыпку.

Вентиляция заглубленных укрытий вместимостью до 50 человек осуществляется естественным проветриванием через приточный и вытяжной короба. Короба могут быть из досок или в виде асбестоцементных, керамических или металлических труб; внутреннее
