ТЕХНИЧЕСКИЕ ДАННЫЕ
Боевая масса, т 8,7 (с лебедкой - 8,95)
Экипаж, чел. 2
Десант, чел. 17
Вооружение 7,62-мм станковый пулемет СГМБ
Броневая защита, мм 6-13
Максимальная скорость, км/ч 65
Запас хода, км 600
Двигатель карбюраторный, шестицилиндровый
Максимальная мощность 110 л.с. при 3200 об/мин.
Колесная формула 6Х6
Глубина преград, преодолеваемых вброд, м 0,8

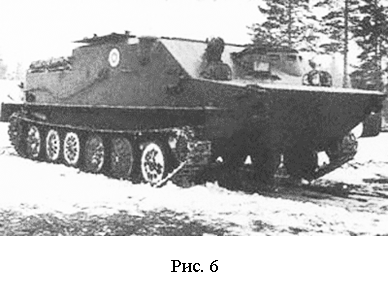

Бронетранспортер БТР-50П
Бронетранспортер БТР-50П был создан в 1952 г. на базе шасси легкого танка ПТ-76 конструкторским бюро, которым руководил Ж.Я. Котин. В ходе разработки он имел обозначение "Объект 750". Ведущим конструктором проекта был Н.Ф. Шашмурин. На вооружение БТР-50П принят в 1954 г., а его серийное производство осуществлялось в 1952-54 гг.
Он относился к полузакрытому типу бронетранспортеров. В отделении управления размещался экипаж, состоявший из механика-водителя и командира машины.
Рабочее место командира было оборудовано в броневой рубке, вваренной в левой передней части корпуса. В средней части корпуса находилось открытое сверху десантное отделение со съемным тентом.
На крыше МТО были закреплены откидные аппарели для погрузки артиллерийских систем или автомобиля типа ГАЗ-69, или других грузов массой до 2 тонн. Машина была оборудована специальным погрузочным устройством, в состав которого входила лебедка с тяговым усилием 1500 кг/с и с отбором мощности от двигателя В-6В.
При необходимости из погруженной на БТР пушки калибром до 85 мм включительно можно было вести огонь как при движении на суше, так и на плаву.
 |
Бронетранспортер БТР-50ПК (рис. 6) был принят на вооружение приказом Министра обороны СССР от 27.10.1958 г., в 1959 году было организовано его серийное производство на Волгоградском тракторном заводе.
БТР имел броневую крышу десантного отделения и был вооружен 7,62-мм пулеметом СГМБ, который в боевом положении устанавливался на кронштейне на левом борту корпуса. Введение закрытого герметичного корпуса позволило оборудовать машину системой ПАЗ, однако исключило возможность перевозки артсистем или автомобиля. Отсутствие погрузочного устройства обусловило установку двигателя 8Д6-ПГ без коробки отбора мощности на лебедку.
На базе шасси БТР-50ПК были созданы и приняты на вооружение машина управления БТР-50ПУ и командно-штабная машина БТР-50ПУМ, а также самоходная установка разминирования УР-67. Кроме того, на базе шасси БТР-50П были изготовлены антарктический вездеход "Пингвин", опытная боевая машина пехоты "Объект 914", зенитные самоходные установки ЗТПУ-2 и ЗТПУ-4.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Боевая масса, т 14,5
Экипаж, чел. 2
Десант, чел. 9 (на воде до 20)
Вооружение 7,62-мм станковый пулемет СГМБ
Броневая защита, мм:
Лоб, борт корпуса 10-13
Корма 6
Максимальная скорость, км/ч:
на суше 44
на плаву 10
Запас хода, км 240
Двигатель дизельный, шестицилиндровый
Мощность двигателя 240 л. с, при 1800 об/мин
Преодолеваемые препятствия:
подъем 38°
стенка, м 1,1
ров, м 2,8

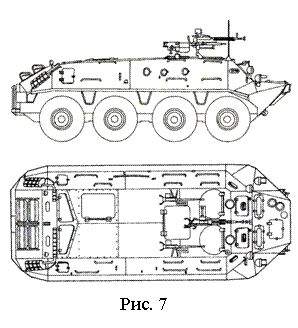

Бронетранспортер БТР-60П
 |
БТР был разработан на оригинальной базе с передним расположением отделения управления и кормовым размещением силовой установки. В средней части корпуса находилось десантное отделение, вмещавшее 16 человек, в котором стрелки находились лицом к борту машины. Компоновочная схема обеспечивала необходимый постоянный дифферент машины на корму для улучшения ее водоходных качеств.
Между полом десантного отделения и днищем машины устанавливались агрегаты трансмиссии. Открытый сверху корпус являлся несущим, имел обтекаемую форму нижней части и днища и изготовлялся из броневых листов толщиной 6-8 мм. Масса бронетранспортера составляла 9,8 т.
На кронштейнах лобового и бортовых листов корпуса устанавливался пулемет СГМБ, боекомплект которого составлял 1250 патронов.
Для обеспечения заданных требований по подвижности в БТР-60П использовались два карбюраторных двигателя ГАЗ-40П мощностью по 90 л. с, представлявшие собой форсированный вариант двигателя грузового автомобиля ГАЗ-51. Двигатели были смонтированы параллельно каждый со своими агрегатами трансмиссии на одной общей раме, но сблокированы были не сами двигатели, а только их приводы управления. Коробки передач четырехскоростные, с синхронизаторами.
От правого двигателя приводились в действие колеса первого и третьего мостов, от левого двигателя - колеса второго и четвертого мостов. Колеса первой и второй осей были управляемыми. В подвеске использовались 8 торсионных валов и 12 телескопических гидроамортизаторов. На крайних узлах подвески устанавливались по два гидроамортизатора.
Шины большого профиля имели центральную систему регулирования давления воздуха. Широкая колея позволяла двигаться за танками, а четыре равномерно расположенных оси давали возможность преодолевать рвы шириной до 2 м. Для движения на воде использовался водометный движитель реактивного типа. В передней части корпуса была установлена лебедка с длиной троса 50 м и максимальным тяговым усилием 4500 кгс.
На базе БТР-60П были созданы машина управления Р-145 "Чайка" и машина технической помощи МТП-2.
Основные тактико-технические характеристики бронетранспортера БТР-60ПБ
Боевая масса, т 10,3
Экипаж, чел. 3
Десант, чел. 8
Вооружение 14,5-мм пулемет КПВТ и спаренный с ним 7,62-мм пулемет ПКТ
Двигатель два бензиновых, шестицилиндровых
Мощность двигателя, л.с. 2х90
Преодолеваемые препятствия:
подъем 30°
ров, м 2
Колесная формула 8Х8
БТР-70
Бронетранспортер БТР-70 - боевая колесная плавающая бронированная машина, вооруженная 14,5-мм пулеметом КПВТ и спаренным с ним 7,62-мм пулеметом ПКТ в башенной установке.
Бронетранспортер предназначен для транспортирования личного состава мотострелковых подразделений и для их огневой поддержки.
Основные части бронетранспортера: броневой корпус, башня с установленным в ней вооружением, приборы наблюдения, силовая установка, трансмиссия, рулевое управление, тормозные системы, ходовая часть, электрооборудование, средства связи и специальное оборудование.
Бронетранспортер четырехосный (восьмиколесный) со всеми ведущими колесами обладает высокими динамическими качествами, проходимостью и плавностью хода, способен следовать за танками, с ходу преодолевать окопы, траншеи и водные преграды.
