Использование альтернативных источников энергии
CuGaSe2 также весьма интересен как тонкопленочный элемент солнечных батарей. Благодаря запрещенной зоне шириной 1,68 эВ он используется как верхний элемент тандемной солнечной батареи с нижним элементом из CuInSe2. Слои CuGaSe2 формируют путем последовательного осаждения термическим испарением тонких слоев Ga, Se и Cu на поверхность стеклянной подложки, покрытой слоем молибдена толщиной 1 мкм (рис.11). Далее из полученной структуры в установке быстрого термического отжига в течение пяти минут при температуре 550°С получают соединение CuGaSe2.
|

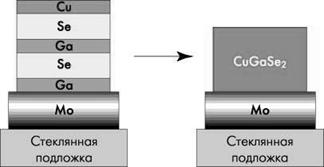

Рис.11. Получение пленок CuGaSe2 |
Одним из перспективных материалов для дешевых солнечных батарей благодаря приемлемой ширине запрещенной зоны (1,4–1,5 эВ) и большому коэффициенту поглощения 104 см-1 является Cu2ZnSnS4. Его главное достоинство в том, что входящие в него компоненты широко распространены в природе и нетоксичны. Однако пока достигнута эффективность преобразования всего в 2,3% при использовании гетероперехода Cu2ZnSnS4 и CdS/ZnO. Среди СЭ особое место занимают батареи, использующие органические материалы. В частности, КПД СЭ на основе диоксида титана, покрытого органическим красителем, весьма высок – ~11 %. Немаловажно, что подложками в таких элементах могут выступать полимерные пленки. Основа СЭ данного типа – широкозонный полупроводник, обычно TiO2, покрытый монослоем органического красителя, как правило – цис-(NCS)2бис(4,4’-дикарбокси-2,2’бипиридин)-рутением (II) (рис.12). Фотоэлектрод такого устройства представляет собой нанопористую пленку TiO2 толщиной 1 мкм, осажденную на ТСО на стекле. Отражающим электродом служит тонкий слой Pt, осажденный на TCO на стекле. Пространство между двумя электродами заполняют электролитом, обычно содержащим иодид/трииодид (I-/I3-). Принцип работы элемента основан на фотовозбуждении красителя и быстрой инжекции электрона в зону проводимости TiO2. При этом молекула красителя окисляется, через элемент идет электрический ток и на платиновом электроде происходит восстановление трииодида до иодида. Затем иодид проходит через электролит к фотоэлектроду, где восстанавливает окисленный краситель. Для солнечной батареи на эффекте Шотки используют фталоцианин – органический полупроводник p-типа. В нем наиболее привлекают высокая фотопроводимость в видимой области спектра и термическая стабильность. Основной недостаток – низкое время жизни носителей вследствие большого числа ловушек. Для повышения времени жизни фталоцианин легируют фуллеренами или 2-, 4-, 7-тринитрофлуореноном, создающими акцепторные уровни.
|
Рис.12. Солнечная батарея на основе органических материалов |
Фуллерены (С60) также весьма перспективны для органических солнечных батарей на основе гетероструктур С60/p-Si в связи с их способностью к сильному поглощению в коротковолновой области солнечного спектра. Поликристаллический фуллерен С60 толщиной ~1 мкм осаждают на кремниевую подложку в глубоком вакууме. Далее на слой С60 наносят алюминиевые контакты. В качестве заднего контакта используется сплав GaxIny на позолоченной подложке.
|
Рис.13. Схема термофотоэлектрического солнечного элемента |
Термофотовольтаическое производство электроэнергии, т.е. преобразование длинноволнового (теплового) излучения посредством фотовольтаических ячеек было открыто в 1960 году и вызывает все больший интерес, особенно в связи с современными достижениями в области создания узкозонных полупроводников. В термофотовольтаической ячейке (рис.13) тепло преобразуется в электроэнергию посредством селективных эмиттеров из оксидов редкоземельных элементов – эрбия и иттербия. Эти вещества поглощают инфракрасное излучение и вновь излучают его в узком энергетическом диапазоне. Излучение может быть эффективно преобразовано с помощью фотовольтаической ячейки с соответствующей шириной запрещенной зоны. В качестве материала для фотоэлектрической ячейки более всего подходит InxGa1-xAs, поскольку он позволяет добиться необходимой ширины запрещенной зоны.
Каскадные солнечные элементы Большинство современных СЭ обладают одним p-n-переходом. В таком элементе свободные носители заряда создаются только теми фотонами, энергия которых больше или равна ширине запрещенной зоны. Другими словами, фотоэлектрический отклик однопереходного элемента ограничен частью солнечного спектра, энергия которого выше ширины запрещенной зоны, а фотоны меньшей энергии не используются. Преодолеть это ограничение позвляют многослойные структуры из двух и более СЭ с различной шириной запрещенной зоны. Такие элементы называются многопереходными, каскадными или тандемными . Поскольку они работают со значительно большей частью солнечного спектра, эффективность фотоэлектрического преобразования у них выше. В типичном многопереходном солнечном элементе (рис.14) одиночные фотоэлементы расположены друг за другом таким образом, что солнечный свет сначала попадает на элемент с наибольшей шириной запрещенной зоны, при этом поглощаются фотоны с наибольшей энергией. Пропущенные верхним слоем фотоны проникают в следующий элемент с меньшей шириной запрещенной зоны и т.д.
|
Рис.14. Принцип построения многопереходного солнечного элемента |
Основное направление исследований в области каскадных элементов связано с использованием арсенида галлия в качестве одного или нескольких компонентов. Эффективность преобразования подобных СЭ достигает 35 %. Кроме того в каскадных элементах широко применяются аморфный кремний, сплавы на его основе (a-Si1-xCx:H, a-Si1-xGex:H), а также CuInSe2.

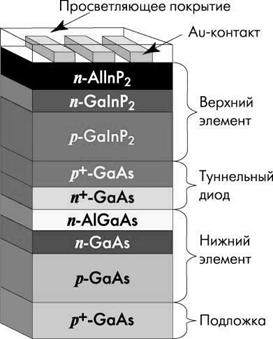

Рис.15. Каскадный элемент |
На рис.15 изображена каскадная батарея, в которой верхним элементом служит структура на основе GaInP c n-AlInP в качестве окна, далее следует туннельный диод на GaAs для прохождения носителей между элементами и нижний элемент из GaAs.
|

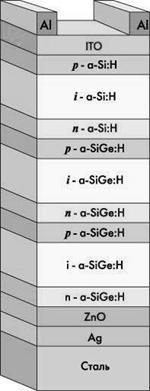

Рис.16. Трехкаскадный солнечный элемент на основе сплавов a-SiGe:H |
Весьма перспективны каскадные батареи, состоящие из трех элементов с различной шириной запрещенной зоны (рис.16) . Верхний слой, поглощающий коротковолновую область солнечного спектра, сформирован из сплава на основе a-Si:H с шириной оптической щели 1,8 эВ. Для серединного элемента в качестве слоя i-типа использован сплав a-SiGe:H с содержанием германия ~10–15%. Ширина оптической щели данного слоя (1,6 эВ) идеальна для поглощения зеленой области солнечного спектра. Нижняя часть СЭ поглощает длинноволновую часть спектра, для этого используетсяi-слой a-SiGe:H с концентрацией германия 40–50%. Непоглощенный свет отражается от заднего контакта на основе Ag/ZnO. Все три элемента каскадной солнечной батареи связаны между собой сильнолегированными слоями, образующими туннельные переходы между соседними элементами.
