Важнейшее текстильное волокно – хлопок. Пряжу из этого волокна применяют (иногда в смеси с другими природными или химическими волокнами) для выработки тканей бытового и технического назначения, трикотажа (преимущественно бельевого и чулочного), гардинно-тюлевых изделий, веревок, канатов, швейных ниток и др. Непосредственно из хлопка-волокна изготовляют нетканые и ватные изделия.

Лубяные волокна выделяют из растений главным образом в виде технических волокон.

Грубостебельные волокна перерабатывают в толстую пряжу для мешочных и тарных тканей, а также для канатов, веревок, шпагатов.

8.2. Волокна животного происхождения

К волокнам животного происхождения относятся шерсть и шелк. Шерсть – волокна волосяного покрова овец (почти 97% общего объема производства шерсти), коз, верблюдов и др. животных. В шерсти встречаются волокна следующих видов: 1) пух – наиболее тонкое и упругое волокно с внутренним («корковым») слоем, слагающимся из веретенообразных клеток, и наружным чешуйчатым слоем; 2) ость – более толстое волокно, имеющее также сердцевинный рыхлый слой, который состоит из редко расположенных пластин, перпендикулярных к оси волокна; 3) переходной волос, в котором сердцевинный слой расположен по длине волокна прерывисто (занимает по толщине промежуточное значение между пухом и остью); 4) «мертвый» волос – грубое, очень толстое, жесткое и ломкое волокно с сильно развитым сердцевинным слоем. Овечью шерсть, состоящую из волокон первого или второго вида, называют однородной, состоящую из волокон всех видов – неоднородной.

Шерстяное волокно характеризуется невысокой прочностью, большой эластичностью и гигроскопичностью, малой теплопроводностью. Перерабатывают его (в чистом виде или в смеси с химическими волокнами) в пряжу, из которой изготовляют ткани, трикотаж а также фильтры, прокладки и т.д.

Шелк – продукт выделения шелкоотделительных желез насекомых, из которых основное промышленное значение имеет тутовый шелкопряд.

8.3. Волокна минерального происхождения

К волокнам минерального происхождения относятся асбесты (наиболее широко используют хризолит-асбест), расщепляя которые получают технические волокна. Перерабатывают их (обычно в смеси с 15-20% хлопка или химических волокон) в пряжу, из которой изготовляют огнезащитные и химически стойкие ткани, фильтры и др. Непрядомое короткое асбестовое волокно используют в производстве композитов (асбопластиков), картонов и др.

9. Синтетические волокна

К синтетическим волокнам относятся: полиамидные, полиакрилонитрильные, полиэфирные, перхлорвиниловые, полиолефиновые волокна.

9.1. Полиамидные волокна

Полиамидные волокна, во многих отношениях превосходящие по качеству все природные и искусственные волокна, завоевывают все большее и большее признание. К наиболее распространенным полиамидным волокнам, выпускаемым промышленностью, относятся капрон и нейлон. Сравнительно недавно получено полиамидное волокно энант.

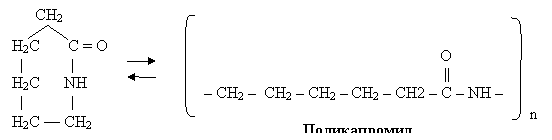

Капрон – полиамидное волокно, получаемое из поликапроамида, образующегося при полимеризации капролактама (лактама аминокапроновой кислоты):

Исходный капролактам практически получается двумя путями:

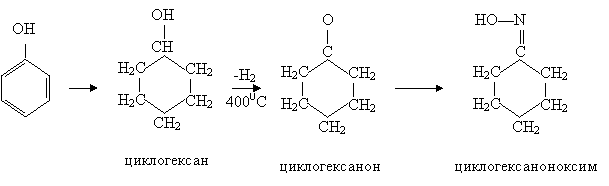

1. Из фенола:

Далее оксим циклогексана в кислой среде (олеум) претерпевает перегруппировку Бекмана, характерную для оксимов многих кетонов. В результате такой перегруппировки происходит разрыв углерод-углеродной связи и расширение цикла; при этом атом азота входит в цикл:

2. Из бензола:

Окисление циклогексана проводят кислородом воздуха в жидкой фазе при 130-140oС и 15-20 кгс / см2 в присутствии катализатора – стеарата марганца. При этом образуются циклогексанон и циклогексанол в соотношении 1:1. Циклогексанол дегенерирует до циклогексанона, а последний превращается в капротам описанным выше способом.

При строительстве новых и расширении существующих производств капролактама будет использоваться преимущественно вторая схема его получения. При этом окисление циклогексанона воздухом будет интенсифицировано за счет повышения температуры реакции до 190-2000С, что существенно сократит продолжительность реакции.

Полимеризацию капролактама ведут на тех заводах, которые производят синтетическое волокно. Капролактам перед полимеризацией расплавляют. Для предотвращения окисления лактама процесс полимеризации протекает при 15-16 кгс/см2 при температуре около 2600С, проводят в атмосфере азота. Образовавшийся в результате полимеризации капролактама полимер застывает в белую роговидную массу, которую затем измельчают и обрабатывают водой при повышенной температуре для измельчения не прореагировавшего мономера и образовавшихся димеров и тримеров.

Для формирования волокна капрона высушенный полимер загружают в закрытые стальные аппараты, снабженные решетками, на которых он расплавляется при 260-2700С в атмосфере азота. Отфильтрованный под давлением сплав поступает в фильеры. Образующиеся после выхода из фильеры волокна охлаждают в шахте и наматывают на бобины. Сразу с бобин пучок волокон направляют на вытяжку, крутку, промывку и сушку.

Волокно капрон по внешнему виду напоминает натуральный шелк; по прочности оно значительно превосходит его, но несколько менее гигроскопично. Это волокно находит широкое применение для изготовления высокопрочного корда, тканей, чулочных и трикотажных изделий, канатов, сетей и др.

Волокно нейлон (анид). Получается из полиамида – продукта поликонденсации так называемой соли АГ (гексаметилендиаминадипинат).

Соль АГ получается взаимодействием адипиновой кислоты с гексаметилендиамином в метаноле:

Поликонденсация проводится в автоклаве при 275-2800С в атмосфере азота:
