Гомеотропная ориентация реализуется для жидких кристаллов с положительной диэлектрической анизотропией (De > 0) (рис. 5, б). В этом случае длинные оси молекул с продольным дипольным моментом располагаются вдоль направления поля перпендикулярно поверхности ячейки. И наконец, возможна твист- или закрученная ориентация молекул (рис. 5, в). Такая ориентация достигается специальной обработкой стеклянных пластинок, при которой длинные оси молекул поворачиваются в направлении от нижнего к верхнему стеклу электрооптической ячейки. Обычно это достигается натиранием стекол в разных направлениях или использованием специальных веществ-ориентантов, задающих направление ориентации молекул.

В основе действия любого ЖК-индикатора лежат структурные перестройки между указанными типами ориентации молекул, которые индуцируются при приложении слабого электрического поля. Рассмотрим, например, как работает ЖК-циферблат электронных часов. Основу циферблата составляет уже знакомая нам электрооптическая ячейка, правда несколько дополненная (рис. 6, а, б). Помимо стекол с напыленными электродами, двух поляризаторов, плоскости поляризации которых противоположны, но совпадают с направлением длинных осей молекул у электродов, добавляется еще располагаюшееся под нижним поляризатором зеркало (на рисунке не показано). Нижний электрод обычно делают сплошным, а верхний - фигурным, состоящим из семи небольших сегментов-электродов, с помощью которых можно изобразить любую цифру или букву (рис. 6, в). Каждый такой сегмент "питается" электричеством и включается согласно заданной программе от миниатюрного генератора. Исходная ориентация нематика закрученная, то есть мы имеем так называемую твист-ориентацию молекул (см. рис. 5, в и 6, а). Свет падает на верхний поляризатор и становится плоскополяризованным в соответствии с его поляризацией.

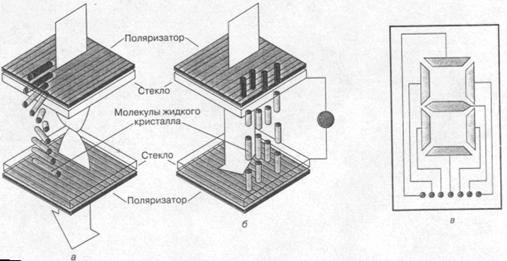

Рис. 6 Схема работы ЖК-индикатора на твист-эффекте: а — до включения электрического поля, б — после включения поля, в — семисегментной буквенно-цифровой электрод, управляемый электрическим полем.

При отсутствии электрического поля (то есть в выключенном состоянии) свет, "следуя" твист-ориентации нематика, меняет свое направление в соответствии с оптической осью нематика и на выходе будет иметь то же направление поляризации, что и нижний поляризатор (см. рис. 6, а). Другими словами, свет отразится от зеркала, и мы увидим светлый фон. При включении электрического поля для нематического жидкого кристалла с положительной диэлектрической анизотропией (De > 0) произойдет переход от закрученной твист-ориентации к гомеотропной ориентации молекул, то есть длинные оси молекул повернутся в направлении, перпендикулярном к электродам, и спиральная структура разрушится (рис. 6, б). Теперь свет, не изменив направления исходной поляризации, совпадающей с поляризацией верхнего поляризатора, будет иметь направление поляризации, противоположное нижнему поляроиду, а они, как видно на рис. 6, б, находятся в скрещенном положении. В этом случае свет не дойдет до зеркала, и мы увидим темный фон. Другими словами, включая поле, можно рисовать любые темные символы (буквы, цифры) на светлом фоне, используя, например, простую семисегментную систему электродов (рис. 6, в).

Таков принцип действия любого ЖК-индикатора. Основными преимуществами этих индикаторов являются низкие управляющие напряжения (1,5-5 В), малые потребляемые мощности (1—10 мкВт), высокая контрастность изображения, легкость встраивания в любые электронные схемы, надежность в работе и относительная дешевизна.

5. Как управлять холестерической спиралью

Среди рассмотренных типов жидких кристаллов, пожалуй, наиболее экзотическими оптическими свойствами обладают холестерики. Необычайно тонко организованная спиральная структура холестерических жидких кристаллов (см. рис. 2, в) чрезвычайно чувствительна к самым различным внешним воздействиям. Изменяя температуру, давление, прикладывая электромагнитные поля и механические напряжения, можно существенным образом менять шагхолестерической спирали, а в соответствии с уравнением (1) легко менять цвет холестерика. Огромная чувствительность этих соединений, позволяющая "пробегать" все цвета спектра в интервале 0,01 -0,001 °С. показывает, какие необыкновенные возможности открывает использование этих веществ в качестве высокоэффективных термоиндикаторов.

У большинства холестериков с ростом температуры шаг спирали уменьшается, а следовательно, уменьшается и длина волны селективно отраженного света lmax (рис. 7). Иными словами, каждой из указанных на рис. 7 температур — Т0, Т1, Т2 и Т3 — соответствует свой цвет. Таким образом, нанося холестерические жидкие кристаллы на поверхности различных объектов, можно получать топографию распределения температуры, что делает их незаменимыми термоиндикаторами и визуализаторами для различного рода применений в технике и медицине. Вводя холестерики в полимерные пленки, то есть получая так называемые капсулирован-ные жидкие кристаллы, можно создавать весьма удобные в обращении пленочные материалы, которые можно использовать в качестве термометров, а также для визуализации и "фотографирования" тепловых полей.

В последние годы разрабатываются смеси холестерических жидких кристаллов, резко изменяющие цвет (а следовательно, и шаг спирали) под действием малых, но опасных концентраций вредных паров различных химических соединений. Такие ЖК-индикаторы могут за очень короткое время (1-2 мин) менять цветовую окраску при превышении допустимой концентрации вредных паров, выполняя таким образом роль своеобразных химических датчиков.

Одним из внешних факторов, с помощью которого можно управлять шагом холестерической спирали, может служить электрическое или магнитное поле. При приложении поля холестерическая спираль начинает постепенно раскручиваться, при этом шаг спирали увеличивается, четко "отслеживая" величину поданного напряжения. А это означает, что можно непрерывно управлять и цветом холестерического слоя жидкого кристалла. При некотором так называемом критическом напряжении поля спираль можно полностью раскрутить, превратив таким образом холестерический жидкий кристалл а нематический (один из видов эффекта Фредерикса). Процесс раскрутки спирали в настоящее время активно исследуется с целью использования в цветных плоских экранах с электронной системой управления.

Заключение

Итак, жидкие кристаллы обладают двойственными свойствами, сочетая в себе свойство жидкостей(текучесть) и свойство кристаллических тел (анизотропию). Их поведение не всегда удается описать с помощью привычных методов и понятий. Но именно в этом и заключена их привлекательность для исследователей, стремящихся познать еще неизведанное.
