7. Движение заряженных частиц в кольцевых ускорителях.

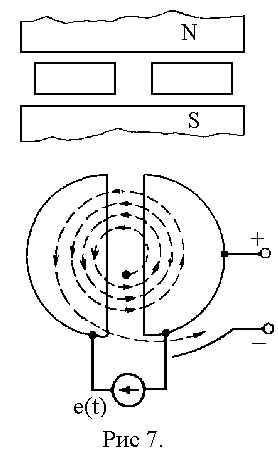

Циклотрон представляет собой две полые камеры в виде полуцилиндров из проводящего неферромагпитного материала. Эти камеры находятся в сильном равномерном маг­нитном поле индукции , направленном на рис. 7 сверху вниз. Камеры по­мещают в вакуумированный сосуд (на рисунке не показан) и присоединяют к ис­точнику напряжения Umcos(wt). При t=0, когда напряжение между камерами имеет максимальное значение, а потенциал левой камеры положителен по отношению к правой, в пространство между камерами вводят положительный заряд q. На него будет действовать сила . Заряд начнет двигаться слева направо и с начальной скоростью пойдет и правую камеру. Но внутри камеры напряжен­ность электрического поля равна нулю. Поэтому, пока он находится там. на не­го не действует сила, но действует сила , обусловленная магнитным полем. Под действием этой силы положительный заряд, двигающийся со скоростью v, начинает

движение по окружности радиусом . Время, в течение которого он совершит пол-оборота,. Если частоту приложенного между камерами напря­жения взять равной , то к моменту времени, когда заряд выйдет из правой камеры, он окажется под воздействием электрического поля, на­правленного справа налево. Под действием этого поля заряд увеличивает свою скорость и входит в левую камеру, где совершает следующий полуоборот. но уже большего радиуса, так как имеет боль­шую скорость. После k полуоборотов заряженная частица приобретает такую скорость и энергию, ка­кую она приобрела бы, если в постоянном электриче­ском поле пролетела бы между электродами, раз­ность потенциален между которыми kUm. На рис 8. показано движение заряженных частиц в циклотроне.

Рис 8.

Вывод заряда из циклотрона осуществляется с помощью постоянного электрического поля, созда­ваемого между одной из камер (на рис. 7 пра­вой) и вспомогательным электродом А. С увеличением скорости она становится соизмеримой со скоростью света, масса частицы т во много раз увеличивается. Возрастает и время t1, прохождения полуоборота. Поэтому одновременно с увеличением скорости частицы необходимо уменьшать либо частоту источника напряжения Umcos(wt) (фазотрон), либо величину индукции магнитного поля (синхротрон), либо частоту и индукцию (синхрофазотрон).
