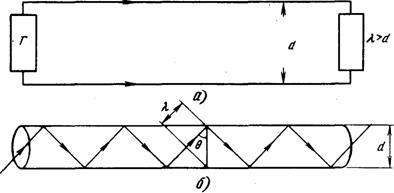

Рис. 20. Передача энергии по двухпроводным (а) и волноводным (б) направляющим средам

В световодах, волноводах и других направляющих средах (НС) нет двух проводников, и передача происходит волноводным методом по закону многократного отражения волны от границ раздела сред. Такой отражательной границей может быть металл—диэлектрик, диэлектрик—диэлектрик с различными диэлектрическими (оптическими) свойствами и др.

Граница раздела двухпроводных (двухсвязных) и волноводных (односвязных) НС характеризуется в первую очередь соотношением между длиной волны и поперечными размерами направляющей среды .

При должно быть два провода: прямой и обратный, и передача происходит по обычной двухпроводной схеме; в противном случае не требуется двухпроводная система, и передача осуществляется за счет многократного отражения волны от границ раздела сред с различными характеристиками. Поэтому передача по волноводным системам (световодам, волноводам и другим НС) возможна лишь в диапазоне очень высоких частот, когда длина волны меньше, чем поперечные размеры—диаметр НС.

Оптические микронные волны подразделяются на три диапазона: инфракрасный, видимый и ультрафиолетовый (таблица №3). В настоящее время используются в основном волны длиной 0,7 .1,6 мкм и ведутся работы по освоению ближнего инфракрасного диапазона: 2; 4; 6 мкм.

Таблица №3

Диапазон	ИКЛ	ВЛ	УФЛ
f , Гц	1012 . 1014	10—14 . 1015	1015 . 1017
λ , мкм	0,75 .100	0,4 .0,75	0,01 .0,4

Таким образом, для передачи электромагнитной энергии применяются электрические оптические кабели, а также радиосвязь (таблица №4).

Таблица №4 (Передача по электрическим (ЭК), оптическим (ОК) кабелям и радиосвязным каналам (РС))

Среда передачи	НС	НС	ОС
Ток	IФ	Iсм	Iсм

В разных системах используются различные среды (направляющая или открытая) и токи ( и ). Особенности этих НС связаны с частотными ограничениями при передаче энергии.

Принципиально различен частотный диапазон передачи по волноводным и двухпроводным системам. Волноводные системы имеют частоту отсечки — критическую частоту , ведут себя как фильтры ВЧ, и по ним возможна лишь передача волн длиной менее чем . Двухпроводные системы свободны от этих ограничений и способны передавать весь диапазон частот — от нуля и выше.

Волоконные световоды

Основным элементом ОК является волоконный световод, выполненный в виде тонкого стеклянного волокна цилиндрической формы. Волоконный световод имеет двухслойную конструкцию и состоит из сердцевины и оболочки с разными оптическими характеристиками (показателями преломления ). Сердцевина служит для передачи электромагнитной энергии. Назначение оболочки: создание лучших условий отражения на границе “сердцевина—оболочка” и защита от излучения энергии в окружающее пространство. Снаружи располагается защитное покрытие для предохранения волокна от механических воздействий и нанесения расцветки.Сердцевина и оболочка изготовляются из кварца , покрытие — из эпоксиакрилата, фторопласта, нейлона, лака и других полимеров.

Оптические волокна классифицируются на одномодовые и многомодовые. Последние подразделяются на ступенчатые и градиентные. Одномодовые волокна имеют тонкую сердцевину (6…8 мкм), и по ним передается одна волна; по многомодовым (сердцевина 50 мкм) распространяется большое число волн. Наилучшими параметрами по пропускной способности и дальности обладают одномодовые волокна. У ступенчатых световодов показатель преломления в сердечнике постоянен, имеется резкий переход от сердцевины к оболочки и лучи зигзагообразно отражаются от границы “сердечник—оболочка”. Градиентные световоды имеют непрерывное плавное изменение показателя преломления в сердцевине по радиусу световода от центра к периферии, и лучи распространяются по волнообразным траекториям. Показатель преломления сердцевины меняется вдоль радиуса по закону показательной функции

,

где — максимальное значение показателя преломления на оси волокна, т. е. при r=0; и— показатель степени, описывающей профиль изменения показателя преломления:

Чаще всего применяются световоды с параболическим профилем. В этом случае и=2 и соответственно:

Если принять , то получим известное значение п ступенчатого световода

Дисперсия и пропускная способность

Параметр (пропускная способность) является наряду с затуханием к важнейшим параметром ВОСП. Он определяет полосу частот, пропускаемую световодом, и соответственно объем информации, который можно передать по ОК

В предельном идеализированном варианте по ВС возможна организация огромного числа каналов на большие расстояния, но фактически имеются значительные ограничения. Это обусловлено тем, что сигнал на вход приемного устройства приходит размытым, искаженным, причем чем длиннее линия, тем больше искажается передаваемый сигнал.
