3. Дизайн спецификация.

Результатом моего дизайн - проекта должна стать подставка под компакт-диски. Я не собираюсь изготавливать ее в нескольких экземплярах, чтобы потом в дальнейшем выставить на продажу. Эту подставку я изготавливаю для своего дома т.к за последнее время стал в ней очень нуждаться. Для меня не имеет особой важности, насколько она будет оригинальна по сравнению с уже имеющимися подставками на рынке. Главную свою функцию, а именно, хранение компакт-дисков она будет выполнять, остальное не имеет особого значения. Для изготовления не потребуется много материальных затрат а также физических сил, что полностью соответствует краткой формулировке задачи. Я полностью продумал размеры будущей подставки, так что она не будет занимать много места на столе, где кроме монитора стоит еще и принтер. Материалов потребуется не много: небольшая часть листа ДВП, толщиной 7мм., кроме этого шурупы, для скрепления всех частей, и один погонный метр самоклеющейся пленки для декоративной отделки. Насколько точно она будет соответствовать стандартам, я точно сказать не могу. Примерная стоимость ее получится около 200 р., что вполне приемлемо.

Подводя итоги “дизайн спецификации” можно выделить следующие критерии, которыми должна обладать будущая подставка: возможность изготовления в домашних условиях, малое количество затрачиваемых материалов, безопасность в использовании, малые размеры, соответствие формы и дизайна месту назначения, небольшая стоимость (100-200р.), сложность технологии изготовления, удобство в применении.

4. Первоначальные идеи.

№1.

Подставка с одной “ячейкой”, расположение компакт-дисков похоже, на расположение, карточек в библиотеке, но с небольшим наклоном.

№2.

Подставка с одной “ячейкой”, диски располагаются “друг на друге”.

№3.

Подставка с двумя “ячейками”, способы расположения дисков, совмещены у 1 и 2 идеи.

№4.

Вариация второго вида подставки. Различия заключаются только в том, каким образом расположены компакт-диски в ней.

5. Выбор лучшей идеи.

Рассмотрим между собой приведенные в предыдущей главе первоначальные идеи, по трехбальной шкале, основываясь на критериях приведенных в дизайн спецификации.

А – Возможность изготовления в домашних условиях.

Б – Малое количество затрачиваемых материалов.

В – Безопасность в использовании.

Г – Малые размеры.

Д – Соответствие формы и дизайна месту назначения.

Е – Небольшая стоимость (100-200р.).

Ж – Сложность технологии изготовления.

Е – Удобство в применении.

6. Проработка лучшей идеи.

Для разработки размеров мне не потребовалось много времени, т.к я изучил размеры коробок-футляров для компакт-дисков.

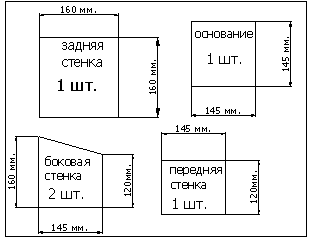

Необходимая разметка для изготовления.

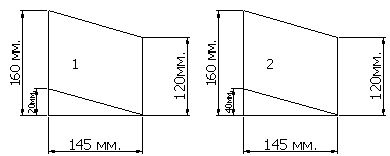

После разработки необходимых размеров, которые потребуются для дальнейшего изготовления подставки, встала задача: под каким углом расположить основание подставки? Было несколько вариантов:

Я решил остановиться на втором варианте, т.к при таком наклоне будет намного удобнее брать диски. В начале разработки подставки я был уверен, что крепление стенок буду производить на шурупах. Всего существует 4 основных способа скрепления стенок: клей, шурупы, гвозди, шипы. Соединение на клею не будет обладать высокой прочностью, шурупы могут сильно испортить заготовки, шипы такого малого размера изготовить практически невозможно. Оклейку подставки я решил произвести после ее изготовления, т.к при скреплении стенок, пленка может повредиться.

7. Изготовление изделия.
