Характер изменения э.д.с. в проводниках обмотки статора, т. е. форма э. д. с. определяется кривой распределения магнитной индукции в зазоре по окружности статора, которая, в свою оче­редь, зависит от формы полюса.

В автомобильных синхронных генераторах применяют клювообразный полюс (рис. 11), имеющий трапецеидальную форму по­верхности, обращенную к расточке (т. е. внутренней поверхности) статора. Такой полюс обеспечивает форму кривой э.д.с., близкую к синусоидальной.

Переменное напряжение и ток, индуктированные в обмотке статора, выпрямляются при помощи кремниевых выпрямителей, собранных по трехфазной двухполупериодной схеме (схеме А. Н. Ларионова). В этой схеме (рис. 12, а) применены шесть венти­лей: три для положительной полярности и три для отрицательной полярности.

Максимальные значения индуктированных в обмотках фаз ге­нератора напряжений U1фмах U2фмах U3фмах изображены на век­торной диаграмме (рис. 12, б, слева) тремя векторами, сдвину­тыми друг относительно друга на 120° (т.е. 1/3 периода индукти­рованного напряжения). Мгновенные значения индуктированного напряжения U1ф, U2ф U3ф изображены в правой части рис. 12, б. С течением времени все три вектора на векторной диаграмме, не

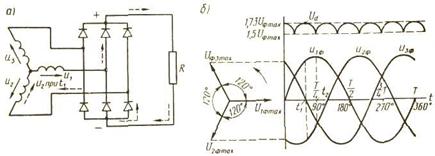

Рис. 12. Схема выпрямления переменного тока автомобильного генератора:

а — соединение трехфазной обмотки генератора с вентилями по трехфазной двухполупериодной схеме (схема А. Н. Ларионова); б — векторная диаграмма (слева) и кривые изменения мгновенных значений фазных напряжений по времени, а также кривая вы­прямленного напряжения (справа); R - сопротивление нагрузки

изменяя взаимного расположения, вращаются против часовой стрелки, делая один оборот за один период Т переменного напря­жения. Мгновенные значения напряжений U1ф, U2ф, U3ф равняются проекциям этих векторов на вертикальную ось и, следовательно, изменяются по синусоидам. Положительные направления индук­тированных в обмотках фаз генератора напряжений U3ф, U2ф, U3ф (т. е. их направления во время положительной полуволны пере­менного напряжения) показаны на схеме обмоток генератора (см. рис. 12, а) сплошными стрелками.

Возьмем момент времени t1 (см. рис. 12, б, справа), соответст­вующий 1/6 периода Т, или 60° поворота векторов от начального положения. Мгновенные значения фазных напряжений в этот мо­мент будут:

Поскольку напряжение Uф2 в данный момент t1 отрицательно, то его фактическое направление в обмотке генератора будет об­ратным; на рис. 12, а оно изображено пунктирной стрелкой.

Напряжение, приложенное к вентилям выпрямительного уст­ройства, при соединении фаз статора в звезду будет равно раз­ности напряжений двух фаз (в данном случае первой и второй), поскольку фазы соединены в нулевую точку концами. Это напря­жение будет равно:

так как максимальные величины напряжений всех фаз равны

друг другу, т. е.

Это напряжение, равное 1, 73 Uфмах, создает ток, изображен­ный на рис. 12, а пунктирными стрелками и замыкающийся на внешнее сопротивление R через два вентиля: средний положи­тельной и правый отрицательной полярности.

В следующие после t1 моменты времени напряжение U1ф будет увеличиваться, а напряжение U2ф быстро уменьшаться по абсо­лютной величине. В результате картина прохождения токов на рис. 12, а будет прежняя, но суммарное напряжение первой и второй фазы несколько уменьшится.

Рассмотрим момент времени t2, соответствующий 1/4 периода Т или повороту векторов на 90°. В этот момент напряжение пер­вой фазы достигает максимума U1ф=U1фмах, а напряжение второй фазы уменьшится до половины максимального значения и равня­ется U2ф=U2фтах Sin 330°= -0, 5 U2фмах.

Поэтому разность напряжений первой и второй фазы будет:

В последующие моменты времени напряжение третьей фазы U3ф (по абсолютной величине) становится больше уменьшающе­гося фазного напряжения U2ф, и выпрямленный ток замыкается уже через обмотки и вентили первой и третьей фазы.

Таким образом, процесс повторяется и в любой момент вре­мени в контур выпрямленного тока обязательно оказываются включенными по одному вентилю положительной и отрицатель­ной полярности, причем в выпрямлении тока будет участвовать лишь та пара вентилей, которая находится под более высоким на­пряжением, чем другие. Выпрямленное напряжение Ud (см. рис. 12, 6) будет пульсировать, изменяясь по отрезкам синусоид с ча­стотой, в 6 раз большей, чем частота переменного тока, индукти­рованного в обмотках генератора, и его величина в идеальном случае (пренебрегая падением напряжения в вентилях и соеди­нительных проводах) будет изменяться от 1, 5 до 1, 73 Uфmах

Поскольку выпрямленное напряжение и ток используются на автомобиле для заряда аккумуляторной батареи, то нас интере­сует среднее значение выпрямленного (пульсирующего) напряже­ния, которое, как показывают расчеты, равно:

Ud = 1,65Uфмах.

Приборы измеряют не амплитудное, а действующее (эффек­тивное) значение переменного тока, и все расчеты выполняются по действующим (эффективным) значениям переменного напря­жения и тока, которые в раза меньше амплитудных зна­чений. Поэтому среднее значение выпрямленного напряжения

Ud = 1, 65 Uфmах = 1, 65*1, 41 Uф = 2, 34 Uф,

где Uф — действующее значение фазного напряжения генератора. Величина выпрямленного тока

, где Iф — действующее значение фазного тока генератора.

В реальных случаях вследствие падения напряжения в селе­новых или кремниевых вентилях, соединительных проводах и т. п., соотношения между величинами выпрямленного и фазного на­пряжения и тока отличаются от приведенных выше теоретических значений и их величина обычно определяется экспериментально

3. Характеристики генераторов

Свойства автомобильного генератора переменного тока опре­деляются рядом характеристик, связывающих между собой сле­дующие основные величины: фазное Uф, линейное Uл и выпрям­ленное Ud напряжения; фазный ток Iф; выпрямленный ток Iд на­грузки генератора: ток возбуждения Iв генератора; частоту враще­ния n генератора.
