ОГЛАВЛЕНИЕ

ВВЕДЕНИЕ

I. ОРГАНИЗАЦИОННАЯ СТРУКТУРА

ЭЛЕКТРОРЕМОНТНОГО ПРОИЗВОДСТВА

II. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

ВОЗДУШНЫХ ВЫКЛЮЧАТЕЛЕЙ

III. ВЫСОКОВОЛЬТНЫЕ ВОЗДУШНЫЕ

ВЫКЛЮЧАТЕЛИ СЕРИИ ВНВ

IV. НАЗНАЧЕНИЕ

ВЫКЛЮЧАТЕЛЯ ВНВ-500

V. ТЕХНИЧЕСКИЕ ДАННЫЕ

ВЫКЛЮЧАТЕЛЯ ВНВ-500

VI. ДАННЫЕ О ДАВЛЕНИИ И

РАСХОДАХ СЖАТОГО ВОЗДУХА

VII. КРАТКОЕ ОПИСАНИЕ КОНСТРУКЦИЙ

ВЫКЛЮЧАТЕЛЯ ВНВ-500 И ЕГО СОСТАВНЫХ ЧАСТЕЙ

VIII. ВЫКЛЮЧАТЕЛЬ

ВНВ-500 В РАБОТЕ

IX. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

ПРИ ЭКСПЛУАТАЦИИ ВНВ-500

X. ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ

ВЫКЛЮЧАТЕЛЯ ВНВ-500

XI. НАЛАДКА ВОЗДУШНЫХ

ВЫКЛЮЧАТЕЛЕЙ ВНВ

ЗАКЛЮЧЕНИЕ

ЛИТЕРАТУРА

ПРОГРАММНОЕ

ОБЕСПЕЧЕНИЕ

ВВЕДЕНИЕ

Моя производственная практика проходила на производственном предприятии «Тюменьэнергоремонт» , относящемуся к единой сети РАО ЭС «России». Отдел ЭРП, в который я был направлен, занимался исследованием, проверкой и гарантийным обслуживанием комплектных распределительных устройств, трансформаторов, двигателей, генераторов и т. п., необходимых для нормального функционирования множественного количества объектов ЭС.

На предприятии я был направлен в бригаду обслуживания и ремонта высоковольтной техники, в том числе и выключателей. Т. к. спец вопрос касается выключателей на напряжение 500 кВ, мною был выбран наиболее распространённый тип выключателя ВНВ. Я наблюдал за средним ремонтом выключателя именно этого типа (сам напросился) и по возможности, лично принимал участие в работе.

АООТ «ЦКБ Энергоремонт» предоставляет свои услуги в качестве подрядчика таким предприятиям, как: Сургутская ГРЭС-1, Сургутская ГРЭС-2, Тобольская ТЭЦ, Тюменская ТЭЦ-1, Тюменская ТЭЦ-2, а так же предприятиям электрических сетей (Сургутским, Тобольским, Южным, Тюменским, Когалымским, Ишимским).

Перед прохождением практики на предприятии со мной проводится первичный инструктаж. Целью первичного инструктажа является усвоение правил безопасного нахождения на предприятии, а именно:

- При движении к месту работы необходимо пользоваться дорогами и переходами, предназначенными для этого специально;

- Быть внимательным к мостовых кранов, не стоять и не проходить под перемещаемым краном грузом;

- Обращать внимание на предупредительные плакаты и надписи, вывешенные на опастных участках цеха;

- Не приступать к работе, если условия её выполнения противоречат ТБ.

В процессе прохождения практики мной были изучены технические и нормативные документации, касающиеся правил устройства цехового хозяйства, правил его обслуживания; был собран материал по воздушному выключателю серии ВНВ-500, производимых ПО «Уралэлектротяжмаш».

I. ОРГАНИЗАЦИОННАЯ СТРУКТУРА

ЭЛЕКТРОРЕМОНТНОГО ПРОИЗВОДСТВА

На рис. 1. представлена структурная схема электроремонтного производства (ЭРП) АООТ «ЦКБ Энергоремонт», где я и проходил практику. Общее количество человек, занятых в ЭРП – 298, в т. ч. рабочих - 229 человек. А аббревиатуры расшифровываются следующим образом:

РМЗ – ремонтно-механический завод (находится в г. Тюмени, раньше был самостоятельным предприятием, сейчас там есть участок цеха ЭРП по ремонту трансформаторов I-II габаритов);

ЭРУ – электроремонтный участок (например, Тобольский ЭРУ включает в себя участки по ремонту низковольтных (0,4 кВ) и высоковольтных выключателей (6кВ), по ремонту воздушных выключателей и по ремонту трансформаторов);

РЗА – участок по ремонту и наладке средств релейной защиты и автоматики;

ТАИ – участок по ремонту и наладке средств тепловой автоматики и измерений;

УКК – участок контроля качества (это бывшая ВВЛ – высоковольтная лаборатория);

УПП – участок подготовки производства (включает в себя механическую мастерскую, так называемую «токарку»);

МГУ – моторно-генераторный участок. Это название историческое. По сути, это участок по ремонту турбогенераторов и высоковольтных (6кВ) электродвигателей:

МГУ-1 на Сургутской ГРЭС-1;

МГУ-2 на Сургутской ГРЭС-2.

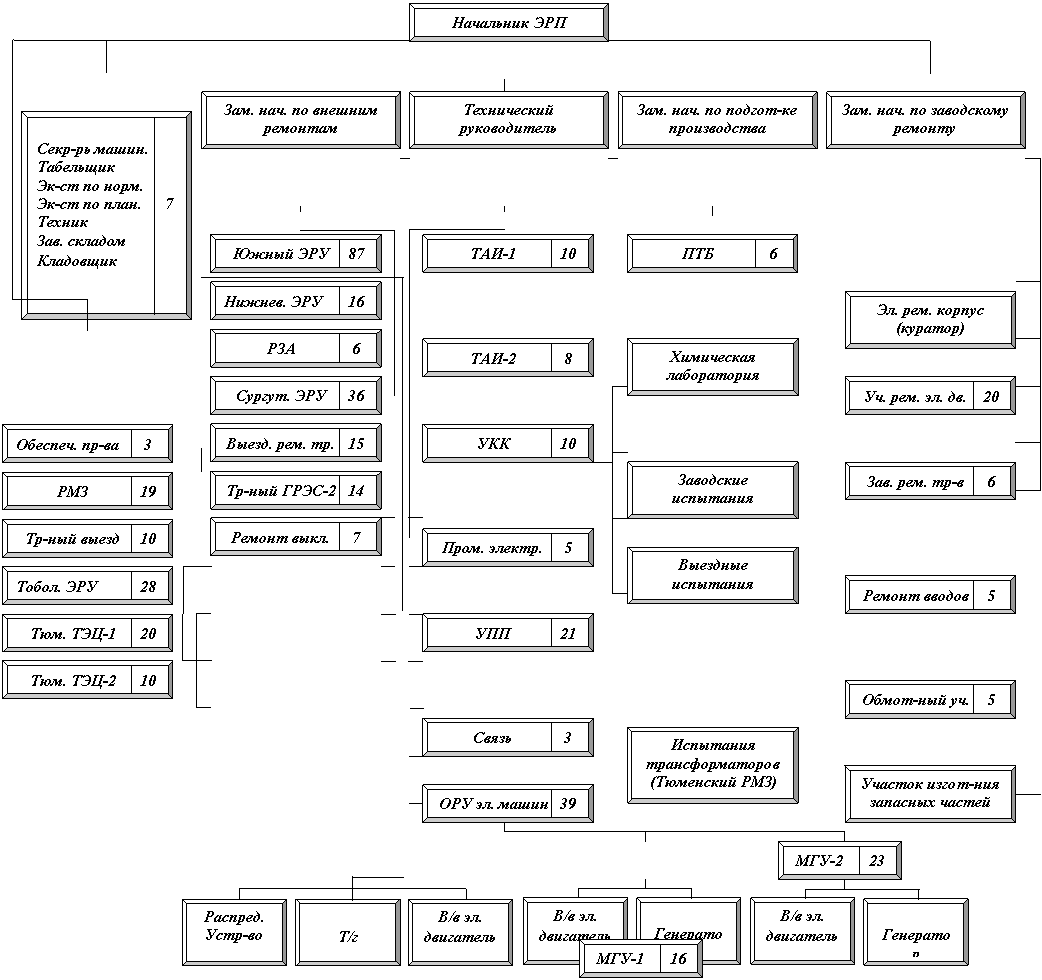

Организационная структура ЭРП

Рис. 1.

II. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

ВОЗДУШНЫХ ВЫКЛЮЧАТЕЛЕЙ

С целью повысить свои познания в области высоковольтных воздушных выключателей я, при прохождении производственной практики, ознакомился с основными характеристиками выпускаемых в настоящее время воздушных выключателей и для более полной оценки изучаемого мною выключателя серии ВНВ на напряжение 500 кВ, привожу в отчёте эти, пусть несколько устаревшие, но данные! (см. табл. 1.).

Таблица 1
