Применительно к системы «ОБМЕННЫЙ ПУНКТ», входящего в состав автоматизированной банковской системы, первоочередной задачей при его разработке является организация внутримашинной информационной базы (ВИБ), которая представляет собой совокупность специальным образом организованных на машинных носителях массивов (файлов), баз данных и их информационных связей.

Спецификой деятельности обменного пункта является жесткая регламентация его деятельности инструкциями о порядке организации работы обменного пункта на территории РФ совершения учета валюто- обменных операций уполномоченными банками. Этими инструкциями устанавливается перечень и форма входных и выходных документов.

Входными документами при проведение валюто‑ обменных операций являются:

- распоряжение на установку курсов покупки / продажи валют в обменном пункте;

- справки на получение аванса денежных средств и документации по процедурам совершения операций и др.

Состав выходных документов следующий:

- Реестры покупки/продажи валюты.

- Справка об остатках на конец рабочего дня.

- Инструкцией разрешаются некоторые изменения формы и содержания документов.

Имея уже установленное представление входной и выходной информации, главной задачей при разработке внутримашинной информационной базы является создание структуры БД, обеспечивающей:

- простоту и удобство работы;

- соответствующие условия доступа к базам с учетом санкционированного доступа к данным;

- достаточную производительность для работы в режиме реального времени.

3.4 АППАРАТНОЕ ОБЕСПЕЧЕНИЕ СИСТЕМЫ «ОБМЕННЫЙ ПУНКТ»

Современные автоматизированные банковские системы имеют состав аппаратных средств, в которую входят:

- средства вычислительной техники;

- средства телекоммуникации и связи;

- оборудование ЛВС;

- оборудование, автоматизирующее различные банковские услуги: автоматы – кассиры, терминалы торговой системы, пластиковые карты;

- средства, автоматизирующие работу с денежной наличностью.

Возможности создаваемых в рамках АБС автоматизированных рабочих мест различного уровня в значительной степени зависят от состава технических средств, их архитектуры и функциональных характеристик. Поэтому на стадии проектирования АРМ формируются требования к определенным параметрам технических средств хранения, обработки и выдачи информации, набору функциональных устройств, интерфейсам и т.д.

К особенностям АРМ «Кассир», которые должны учитываться при его техническом оснащении, относятся следующие факторы:

- работа в реальном времени;

- ежедневная настройка системы по ряду параметров;

- работа с документами строгой отчетности, в том числе распечатка в соответствующих местах нужных данных;

- работа с наличными денежными средствами;

- сравнительно небольшой объем обрабатываемой информации.

На основе вышеизложенного можно предложить следующий состав аппаратных средств:

- IBM совместимый персональный компьютер на базе микропроцессора Pentium с тактовой частотой 400‑ 630 Мгц;

- объем оперативной памяти 128 МБ;

- накопитель на жестком магнитном диске, емкостью не менее 10.0 Гб;

- лазерный принтер;

- блок бесперебойного питания;

- устройства приема / передачи данных на сервер на основе модема;

- детектор валют;

- счетчик купюр.

4 ТЕХНОЛОГИЯ РАБОТЫ СИСТЕМЫ «ОБМЕННЫЙ ПУНКТ»

В состав автоматизированной системы «ОБМЕННЫЙ ПУНКТ» входит 3 АРМа:

- АРМ «КАССИР».

- АРМ «БУХГАЛТЕР».

- АРМ «АДМИНИСТРАТОР».

Каждый АРМ выполняет строго определенные функции на каждом этапе построения отчетных результирующих документов.

4. 1 АРМ «КАССИР»

Обработка данных

АРМ Кассир представляет собой программный модуль с простым и понятным интерфейсом пользователя, который посредством взаимодействия с дополнительными модулями подготавливает и формирует данные для занесения в базу данных и вывода на печатающее устройство.

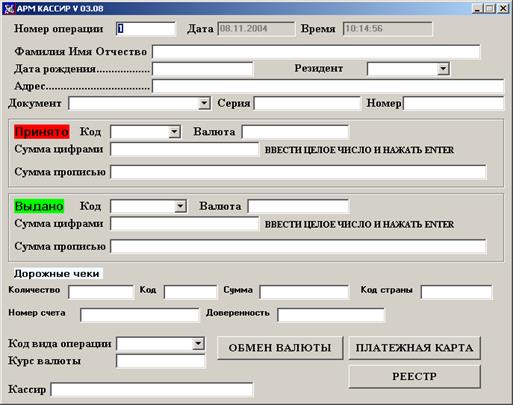

Вид главного окна программы представлен на рисунке 4.1

Рис. 4.1.

АРМ Кассир представляет собой программный модуль с простым и понятным интерфейсом пользователя, который посредством взаимодействия с дополнительными модулями подготавливает и формирует данные для занесения в базу данных и вывода на печатающее устройство.

Каждое поле на форме предназначено для занесения данных при совершении кассовой операции по обслуживанию клиента.

Перемещения по полям формы можно осуществлять тремя различными способами:

1. Нажатием клавиши TAB.

2. Нажатием клавиши ENTER.

3. При помощи мыши.

В поля РЕЗИДЕНТ, ДОКУМЕНТ, КОД ВАЛЮТЫ и КОД ВИДА ОПЕРАЦИИ встроены выпадающие списки, в которых данные можно выбирать при помощи мыши, либо стрелками на клавиатуре (в момент нахождения поля в фокусе).

При выборе кода валюты в поле КОД ВАЛЮТЫ в соседнем поле ВАЛЮТА появляется автоматически название выбранной валюты (рис 4.2).

Рис 4.2

Для указания сумм полученных от клиента или выданных на руки физическому лицу в поле СУММА ЦИФРАМИ необходимо ввести целое число ( int ) и нажать ENTER.

После этого к введенному целому числу добавится точка и два нуля , а введенное число автоматически преобразуется в тип float.

Одновременно с этим в поле СУММА ПРОПИСЬЮ появится указанная сумма, записанная прописью, но заглавными буквами с добавлением в конце точки и двух нулей (см рис 4.3).

Рис. 4.3

После заполнения всех полей согласно требований ЦентроБанка РФ необходимо нажать кнопку «ОБМЕН ВАЛЮТЫ», если была произведена операция покупки или продажи валюты или кнопку «ПЛАТЕЖНАЯ КАРТА», если проводилась выдача денежных средств по платежной карте («Золотая Корона», «MasterCard» и т.д.).

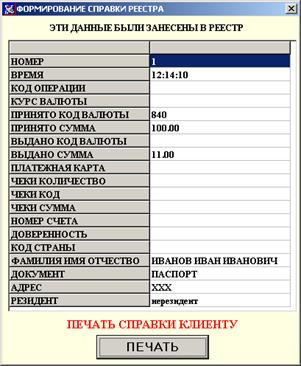

После нажатия одной из выбранных кнопок появляется окно с перечнем введенных данных и предложением выполнить печать справки клиенту (если это необходимо) (см рис 4.4).

.

Рис. 4.4

После выполнения процедуры печати, окно можно закрыть.

При закрытии данного окна, в поле НОМЕР ОПЕРАЦИИ главной формы, счетчик операций увеличится на единицу.

В поле ДАТА указывается текущая системная дата в формате дд.мм.гггг. автоматически.

В поле ВРЕМЯ указывается текущее системное время последней операции в формате чч.мм.сс. автоматически.

В момент нажатия кнопки «ОБМЕН ВАЛЮТЫ» или «ПЛАТЕЖНАЯ КАРТА» главный модуль программы производит запись данных в соответствующие поля таблиц (reestr.dbf, short.dbf ) . Для работы с базами данных используется Borland Database Engine (BDE), установленный предварительно в операционную систему WINDOWS. После успешной записи данных в файлы базы данных производится формирование отчетных документов. В данном случае используется файл шаблона 113_I.xls , который вызывается через OLE модуль на открытие функцией OleOpen() . После того, как данный файл-шаблон был успешно открыт, в него производится запись данных из полей ввода главной формы в фоновом режиме, т.е. без отображения вида структуры файла на экране монитора.
