ОТЧЕТ ПО ЛАБОРАТОРНОЙ РАБОТЕ ПО МЕТРОЛОГИИ

Программа физического эксперимента состоит в следующем:

1. Выбор места проведения эксперимента;

2. Определение названия физического эксперимента и объектов физической величины;

3. Выбор средства измерения;

4. Выбор методов измерения;

5. Поверка средств измерения;

6. Получение результатов измерения;

7. Определение условий измерения;

8. Определения основных погрешностей;

9. Вывод.

Метрологической сферой проведения эксперимента является получение истинных значений измерений показателей качества электрической энергии в электрических сетях.

Объектами измерения являются:

ü напряжение постоянного тока;

ü напряжение переменного тока;

ü измерение силы постоянного тока;

ü измерение силы переменного тока;

ü сопротивление постоянному току;

ü измерение сопротивлений до 500 кОм;

ü измерение сопротивлений до 5000 кОм;

ü измерение параметров транзисторов;

ü измерение напряжения.

Место проведения эксперимента

Местом проведения физического эксперимента был выбран отдел «Стандартизации и Сертификации» Краснодарского центра (КЦСМ).

Средство измерения

Назначение прибора

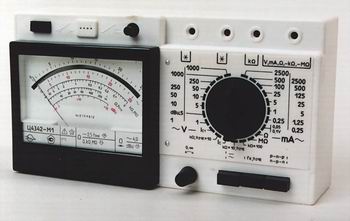

Прибор электроизмерительный многофункциональный типа Ц4342-М1 (далее - прибор) с автоматической защитой от электрических перегрузок предназначен для измерения в электрических цепях объектов измерений, работоспособное состояние которых не нарушается их взаимодействием с прибором или выходом нормируемых характеристик прибора за пределы, установленные техническими условиями и указанные в настоящем паспорте:

- силы и напряжения постоянного тока;

- среднеквадратического значения силы и напряжения переменного тока сину-соидальной формы;

- сопротивления постоянному току;

- абсолютного уровня сигнала по напряжению переменного тока.

Кроме того, прибор предназначен для проверки работоспособного состояния биполярных транзисторов с рассеиваемой мощностью до 150 мВт:

- статистического коэффициента передачи тока в схеме с общим эмиттером h21E в диапазонах измерения сопротивления постоянному току;

- обратных токов: коллектора - ICBO, эмиттера - IEBO, коллектор-эмиттер - ICEO при разомкнутом выводе базы и коллектор-эмиттер ICES при короткозамкнутых выводах эмиттера и базы в диапазонах измерения силы постоянного тока.

Прибор может применяться при регулировании, ремонте и эксплуатации электро- и радиоаппаратуры в помещениях с искусственно регулируемыми климатическими условиями, например, в закрытых отапливаемых или охлаждаемых и вентилируемых производственных и других, в том числе хорошо вентилируемых подземных помещениях (отсутствие прямого воздействия солнечной радиации и отсутствие воздействия атмосферных осадков, ветра, а также песка и пыли наружного воздуха).

Рабочие и климатические условия применения прибора:

- температура окружающего воздуха от минус 10 до плюс 40 оС;

- атмосферное давление 84 - 106,7 кПа (630 - 800 мм рт. ст.);

- относительная влажность воздуха до 80 % при температуре 25 оС.

Методы измерения

Методика выполнения измерений (МВИ) Комбинированного прибора Ц4342-М1 для измерения силы и напряжения постоянного тока в соответствии с ГОСТ Р 8.563-96 «ГСИ. Методика выполнения измерений», введенным 1 июля 1997 года.

Метрологические характеристики

Технические характеристики

Время успокоения прибора не превышает 4 с. Время установления рабочего режима прибора - непосредственно после включения.

Режим работы прибора - непрерывный. Продолжительность непрерывной работы в течение 16 ч, с перерывом до повторного включения 1 ч. В процессе работы, при необходимости, следует заменять встроенные электрохимические источники тока.

Изоляция между всеми изолированными электрическим цепями и корпусом прибора в нормальных климатических условиях применения выдерживает в течение 1 минуты действие испытательного напряжения переменного тока синусоидальной формы частотой (50  1) Гц, среднеквадратическое значение которого составляет 3 кВ.

Прибор выдерживает длительные перегрузки током или напряжением, равные 120 % от конечного значения диапазонов измерений, в течение 2 ч.

Прибор с защитой от электрических перегрузок при измерении силы и напряжения постоянного и переменного тока выдерживает воздействие кратковременных электрических перегрузок - десяти ударов током или напряжением, величины которых не должны превышать 25-кратных значений от конечного значения диапазонов измерений, но не более 50 А в последовательных и 2 кВ параллельных цепях.

Время включения под перегрузку 5 с с интервалом 20 с.
