ОПТИЧЕСКИЕ УСТРОЙСТВА ПАМЯТИ

Принципы оптической памяти

В последнее время использование оптических методов хранения и обработки информации рассматривается как одна из привлекательных альтернатив обычным запоминающим устройствам. Принципиальное преимущество оптической памяти заключается в том, что оптика делает возможным создание ЗУ большой емко­сти с плотно “упакованными” данными. Плотность представления информации в оптических ЗУ, по существу, ограничена только дифракционным пределом.

Преимуществом оптической памяти является также возможность параллельной обработки информации и быстрый доступ к массивам. Все это в сочетании с потенциально высокой надежностью и приемлемыми энергетическими характеристиками делает оптическую память одной из перспективных замен полупроводни­ковой и магнитной памяти.

Два типа оптической памяти. Принципиально возможны два способа записи информации в оптическом ЗУ: побитовый и голографический. В первом случае любому элементарному участку информационного носителя соответствует один бит информации, во втором — вся поверхность некоторого участка носителя равномерно обеспечивает хранение массива информации, т.е. любая область, входящая в этот участок, хранит с той или иной достоверностью информацию обо всем массиве сразу.

Для побитовой записи информации можно использовать любой источник излучения. Однако более предпочтительны источники когерентного света - лазеры, плотность потока энергии и возможности фокусировки излучения которых многократно превосхо­дят соответствующие параметры всех других источников.

Голографическая запись - представление информации в интерференционной форме. Здесь обязательно требуется использование когерентного источника излучения и предъявляются определенные требования к степени его пространственной и временной коге­рентности. Информационную нагрузку при голографической записи несет один из двух световых пучков, на которые делится световой поток источника излучения, - его называют сигнальным или объектным. Пространственная структура сигнального излуче­ния, т. е. характер распределения энергии в плоскости попереч­ного сечения пучка, однозначно связана с емкостью массива, записываемого на носитель, и распределением в нем информации. Оба пучка - информационный (сигнальный) и вспомогательный (опорный) - интерферируют в плоскости носителя информации.

Обобщенная структурная схема оптической памяти. Характерная особенность оптических ЗУ — большое число оптических элементов и блоков, часть которых обязательно используется во всех разновидностях оптической памяти, а другие специфичны лишь для некоторых ее типов. В частности, любая оптическая система содержит три основных блока: модулятор, процессор и приемное устройство.

В модуляторе световая волна “нагружается” информацией. Здесь в результате пространственной модуляции волны формируется пространственный оптический сигнал, называемый обычно входным оптическим сигналом. Процессор, представляющий собой набор различных транспарантов и оптических элементов, осуществляет заданную обработку входного оптического сигнала, преобразуя его в выходной сигнал. В приемном устройстве производится извлечение информации, которая может быть либо преобразована в электрические сигналы, либо подвергнута хранению.

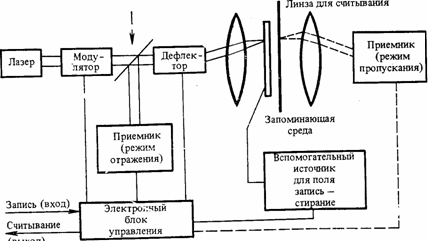

Структурная схема оптической памяти с побитовой записью информации показана на рис. 6. Основными компонентами системы являются лазерный источник излучения, модулятор, дефлектор для адресации луча, формирующая и фокусирующая оптика и запоминающая среда.

Рис. 6. Структурная схема оптического ЗУ с побитовой записью информации

Помимо более сложной оптики в голографической системе памяти требуется два существенных дополнительных элемента - устройство формирования массивов (страниц) информации, называемое управляемым транспарантом (УТ), и фотоприемная матрица. В голографическом ЗУ с постраничной записью лазерный луч расщепляется на два пучка - опорный и сигнальный. Сигнальный луч, проходя через управляемый транспарант, поступает на носитель информации, где взаимодействует с опорным пучком, образуя интерференционную картину, которая фиксируется в ре­гистрирующей среде. Каждое положение отклоняемого луча ис­пользуется для адресации целой страницы.

При считывании сигнальный луч блокируется затвором; опор­ный пучок становится считывающим и проецирует восстановлен­ное изображение страницы информации на матрицу приемников. В результате при считывании целая страница информации сразу же оказывается доступной для электронной выборки. Оптическая система обеспечивает совпадение опорного и сигнального лучей в записывающей среде и поворот сигнального луча относительно УТ при записи по разным адресам.

Оптоэлектронные устройства памяти

Оптоэлектроника основана на применении как электрических, так и оптических методов обработки информации и рассматри­вает методы и устройства преобразования электрических сигналов в световые и обратно, исследует процессы получения, передачи, обработки и хранения информации, переносимой светом.

Существенная особенность оптоэлектронных устройств состоит в том, что элементы в них оптически связаны, а электрически - изолированы.

В цепях с обычными приборами вакуумной и полупроводниковой электроники невозможна эффективная развязка между входом и выходом, что связано с наличием у электрона электрического заряда. Оптическая же связь, осуществляемая с помощью фотонов, может быть реализована между участками схемы со значительно различающимися потенциалами; в оптоэлектронных устройствах осуществляется эффективная развязка между входом и выходом. Кроме того, оптоэлектронным устройствам присущи и другие достоинства: возможность пространственной модуляции световых пучков и значительного ветвления и пересечения световых пучков в отсутствие гальванической связи между каналами; большая функциональная нагрузка световых пучков, обусловленная большой вариабельностью их параметров (амплитуды, направления, частоты, фазы, поляризации).

Оптоэлектронные приборы. В состав оптоэлектронных устройств входит несколько видов приборов, которые связаны между собой и обеспечивают хранение и выдачу информации в зависимости от потребностей.

Основным структурным элементом оптоэлектронных устройств является оптрон - прибор, состоящий из источника и приемника света, связанных оптически. Поскольку схемотехнические возможности оптрона определяются главным образом характеристиками фотоприемника, этот элемент и дает название оптрона в целом. К важнейшим разновидностям элементарных оптронов относятся: транзисторные, диодные, резисторные и тиристорные (рис. 7).

Функциональные возможности оптрона могут быть существен­но расширены при введении обратных связей (электрических или оптических). Наиболее известен оптрон, в котором приемник и излучатель соединены электрически, а также имеется оптическая положительная обратная связь. Такое устройство, получившее название регенеративного оптрона, пригодно для использования в качестве переключателя, усилителя, генератора как электрических, так и световых сигналов.
