МС — металлостеклянный;

ШТ — штыревые;

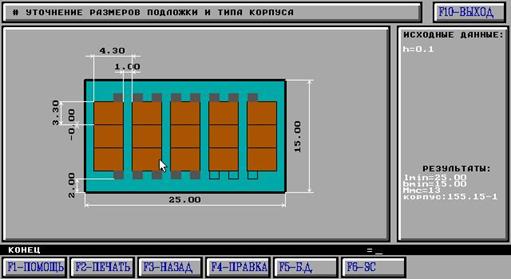

3.2. Уточнение размеров подложки и типа корпуса.

Исходные данные:

h = 0,1мм. , шаг координатной сетки топологии коммутационной пленочной платы.

Результаты:

Lmin=14,7мм. , длина полезной внутренней полости корпуса МЭУ;

Bmin= 6,8мм. , ширина полезной внутренней полости корпуса МЭУ;

Мкс=13, кол- во задействованных выводов МЭУ.

Корпус: 155.15-1 , выбранный корпус.

4. Выводы по работе:

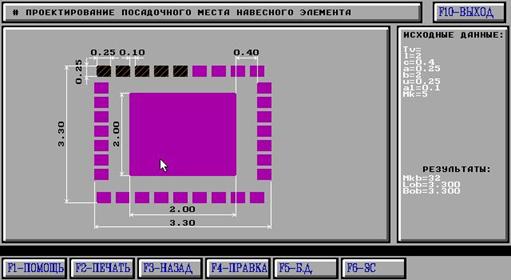

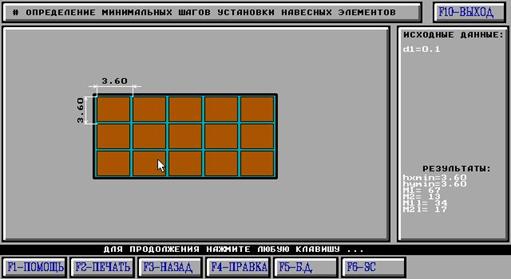

В данной работе было спроектировано посадочное место навесного элемента, определено число рядов и столбцов посадочных мест, минимальных шагов установки кристаллов. Также был выбран вид расположения выводов микросборки и тип корпуса МЭУ.
