Классификация и система условных обозначений конденсаторов.

Конденсатор - это элемент электрической цепи, состоящий из проводящих электродов(обкладок), разделённых диэлектриком и предназначенный для использования его ёмкости. Ёмкость конденсатора - есть отношение заряда конденсатора к разности потенциалов, которую заряд сообщает конденсатору.

В качестве диэлектрика в конденсаторах используются органические и неорганические материалы, в том числе оксидные плёнки некоторых металлов. При приложении к конденсатору постоянного напряжения происходит его заряд; при этом затрачивается определённая работа, выражаемая в джоулях.

Классификация конденсаторов.

В зависимости от назначения конденсаторы разделяются на две большие группы: общего и специального назначения.

Группа общего назначения включает в себя широко применяемые конденсаторы, используемые в большинстве видов и классов аппаратуры. Традиционно к ней относят наиболее распространённые низковольтные конденсаторы, к которым не предъявляются особые требования.

Все остальные конденсаторы являются специальными. К ним относятся: высоковольтные, импульсные, помехоподавляющие, дозиметрические, пусковые и др.

В зависимости от способа монтажа конденсаторы могут выполняться для печатного и навесного монтажа, а также в составе микромодулей и микросхем или для сопряжения с ними. Выводы конденсаторов для навесного монтажа могут быть жёсткие или мягкие, аксиальные или радиальные из проволоки круглого сечения или ленты, в виде лепестков, с кабельным вводом, в виде проходных шпилек, опорных винтов и т. п.

По характеру защиты от внешних воздействий конденсаторы выполняются: незащищёнными, защищёнными, неизолированными, изолированными, уплотнёнными и герметизированными.

Незащищённые конденсаторы допускают эксплуатацию в условиях повышенной влажности только в составе герметизированной аппаратуры. Защищённые конденсаторы допускают эксплуатацию в аппаратуре любого конструктивного исполнения. Неизолированные конденсаторы (с покрытием или без него) не допускают касаний своим корпусом шасси аппаратуры. Изолированные конденсаторы имеют достаточно хорошее изоляционное покрытие и допускают касания корпусом шасси аппаратуры. Уплотнённые конденсаторы имеют уплотнённую органическими материалами конструкцию корпуса.

Герметизированные конденсаторы имеют герметичную конструкцию корпуса, который исключает возможность сообщения окружающей среды с его внутренним пространством. Герметизация производится с помощью керамических и металлических корпусов или стеклянных колб.

По виду диэлектрика все конденсаторы можно разделить на группы: с органическим, неорганическим, газообразным и оксидным диэлектриком.

Конденсаторы с органическим диэлектриком.

Эти конденсаторы изготовляют намоткой тонких длинных лент конденсаторной бумаги, плёнок или их комбинации с металлизированными или фольговыми электродами.

По назначению конденсаторы можно разделить на : низкочастотные и высокочастотные.

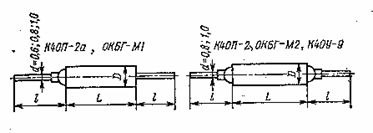

К низкочастотным плёночным относятся конденсаторы на основе полярных и слабополярных плёнок (бумажные, металлобумажные, полиэтилентерефталатные, комбинированные, лакоплёночные, поликарбонатные и полипропиленовые). Они способны работать на частотах до 104-105Гц при существенном снижении амплитуды переменной составляющей напряжения с увеличением частоты.

К высокочастотным плёночным относятся конденсаторы на основе неполярных плёнок (полистирольные и фторопластовые). Они допускают работу на частотах до 105-107Гц. Верхний предел по частоте зависит от конструкции обкладок, контактного узла и от ёмкости. К этой группе относят некоторые типы конденсаторов на основе слабополярной полипропиленовой плёнки.

Полистирольные

Фторопластовые

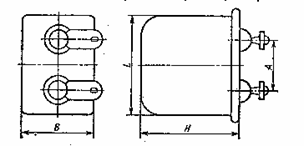

Высоковольтные конденсаторы можно разделить на высоковольтные постоянного напряжения и импульсные.

В качестве диэлектрика высоковольтных конденсаторов постоянного напряжения используют: бумагу, полистирол, политетрафторэтилен, полиэтилентерефталат и сочетание бумаги и синтетических плёнок.

Транзисторы высоковольтные, импульсные делают на основе бумажного и комбинированного диэлектриков.

Основное требование к высоковольтным конденсаторам - это высокая электрическая прочность изоляции. Импульсные конденсаторы наряду с высокой электрической прочностью и сравнительно большими ёмкостями должны допускать быстрые разряды.

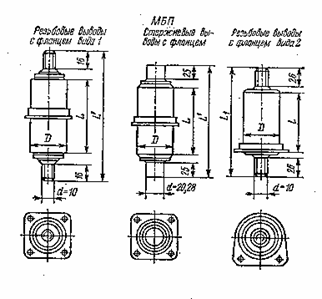

Импульсные

Дозиметрические конденсаторы работают в цепях с низким уровнем токовых нагрузок, поэтому они должны обладать малым саморазрядом, большим сопротивлением изоляции, а следовательно и большой постоянной времени.

Фторопластовые

Помехоподавляющие конденсаторы предназначены для ослабления электромагнитных помех в широком диапазоне частот. Они имеют малую индуктивность, в результате чего повышается резонансная и полоса подавляемых частот. Эти конденсаторы делают бумажные, комбинированные и плёночные.

Конденсаторы с неорганическим диэлектриком.

Конденсаторы с неорганическим диэлектриком можно разделить на три группы: низковольтные, высоковольтные и помехоподавляющие. В качестве диэлектрика в них используется керамика, стекло, стекло эмаль, стеклокерамика, слюда. Обкладки выполняются в виде тонкого слоя металла, нанесённого на диэлектрик путём непосредственной его металлизации, или в виде тонкой фольги.

Группа низковольтных конденсаторов включает в себя низкочастотные и высокочастотные конденсаторы.

По назначению они подразделяются на три типа:

Тип 1- конденсаторы, предназначенные для использования в резонансных контурах, где малые потери и высокая стабильность ёмкости имеют существенное значение.

Тип 2- конденсаторы, предназначенные для использования в цепях фильтров, блокировки и развязки или в других цепях, где малые потери и высокая стабильность ёмкости не имеют существенного значения.

Тип 3-керамические конденсаторы с барьерным слоем, предназначенные для работы в тех же цепях, что и второго типа, но имеющие меньшее значение сопротивления изоляции и большее значение тангенса угла диэлектрических потерь, что ограничивает область применения низкими частотами. Слюдяные и стеклоэмалевые конденсаторы относятся к конденсаторам первого типа, стеклокерамические могут быть первого и второго типов, керамические - всех типов
