Диаграмма цветка представляет схематическую проекцию цветка на плоскость, перпендикулярную оси цветка и проходящую также через кроющий лист и ось соцветия или побега, на котором сидит цветок. Ори­ентируется диаграмма так, что медианная плоскость проходит вертикально. Чашелистики изображают скобкой с килем на спинке; лепестки—круглой скобкой; для тычинок дается поперечный разрез через пыльник (при большом числе тычинок возможно упрощен­ное изображение в виде овала); для гинецея—поперечный разрез завя­зи (или завязей) с плацентацией и семязачатками. Диаграмма отражает также срастание органов и некоторые дополнительные детали цветка: нектарники, диски и пр. Необходимо отметить, что из диаграммы не вид­но общего количества семязачатков в завязи, положения завязи (верх­нее или нижнее), типа семязачатка, а также формы оси цветка (цвето­ложа).

В целом, однако, диаграммы дают гораздо более полное представ­ление о цветке, чем формулы. Составляются они по поперечным раз­резам бутонов, так как при распускании цветка некоторые части могут опадать (например, чашелистики у маковых, околоцветник у ви­нограда). Составление диаграмм—творческий и часто очень трудоем­кий процесс. Особенно известны диаграммы немецкого ученого XIX в. Эйхлера.

Околоцветник. Околоцветник бывает простой и двойной. Двойной околоцветник дифференцирован на чашечку и венчик.

Чашечка образует наружный круг околоцветника. Листочки чашеч­ки, или чашелистики, имеют обычно сравнительно небольшие размеры и зеленую окраску. Различают раздельно- и сростнолистную чашечку. В сростнолистной чашечке можно выделить трубку чашечки и зубцы (или лопасти, доли), число которых показывает число чашелистиков, пошедших на ее образование. По форме трубки различают трубчатую и колокольчатую чашечки. (Во многих систематических группах, напри­мер у мотыльковых, весьма важным признаком оказывается отношение длины зубцов и длины трубки, постоянное для вида.) Подобно венчику, чашечка бывает актиноморфная и зигоморфная. Чашечка обычно выпол­няет функцию защиты внутренних частей цветка до раскрывания буто­на, как правило, она сохраняется и во время цветения. В некоторых слу­чаях чашечка опадает при распускании цветка, что особенно характерно для семейства маковых. У видов других семейств, например губоцветных, чашечка остается и после цветения и служит как бы вместилищем для плодов-орешков.

Показательно, что в тех случаях, когда плоды обладают специальны­ми приспособлениями к распространению , трубка чашечки короткая, а зубцы отогнуты в стороны (чернокорень и липучка из бурачниковых; у представителей того же семейства с гладкими орешками трубка более длинная).

Иногда чашечка бывает более или менее видоизменена морфологи­чески и функционально. У декоративного, родом из Средиземья, пасле­нового Physalis цветки обладают небольшой зеленой чашечкой; при пло­дах трубочка ее чрезвычайно разрастается, достигая длины 5—6 см и ширины 4—5 см, становится пузыревидной и приобретает интенсивно красную окраску. Иногда чашечка подобно венчику обладает яркой окраской, благодаря чему околоцветник становится двухцветным, напри­мер эффектная белопленчатая чашечка и розовый венчик у колючих ксерофитов из рода Acantholimon (семейство свинчатковых), красная чашечка и синий венчик у кустарника Hymenocrater (из семейства губоцетных), обитающего у нас в сухих горах Туркмении и Закавказья .

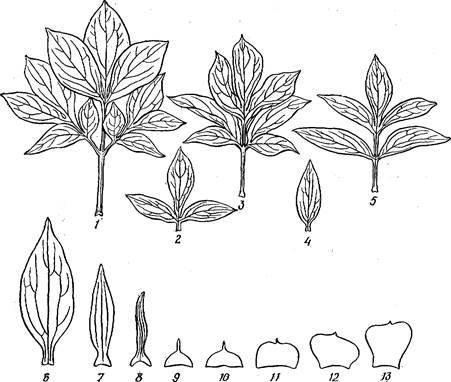

Рис. 274. Серия стеблевых листьев пиона (1—5} и верховые листья и чаше­листики пиона (6—13}.

очень эффектны сочетания окраски наружного и внутреннего кругов околоцветника у видов американского семейства бромелиевых. В неко­торых случаях чашечка подвергается редукции, как у представителей семейства зонтичных, что вызвано формированием таких соцветий, где обычная функция чашечки оказывается лишней. У сложноцветных орган, способствующий разнесению плодов ветром—хохолок , в своем происхождении связан с чашечкой. В простейшем случае он представлен одним или. несколькими кругами простых (чертополох) или перистых (бодяк) щетинок. У одуванчика на верхушке семянки форми­руется более или менее длинная подставка паппуса, к которой прикреп­лены веерообразно расходящиеся волоски; в целом вся структура обра­зует подобие парашютика. У козлобородника при той же структуре щетинки паппуса перистые, а парашютики достигают в диамет­ре 2—3 см и могут переноситься на значительное расстояние. Чашелистики произошли из верховых листьев, что доказывается их связью с последними, а также морфологическим и анатомическим строе­нием; спираль чашечки в верхушечных примитивных цветках—продол­жение спирали вегетативных листьев. В отличие от лепестков и тычинок чашелистики обладают тем же числом пучков, что и черешки вегетатив­ных листьев данного растения. Например, у лютиковых чашелистики имеют подобно листьям три листовых следа, тогда как лепестки и тычинки—по одному. Но особенно наглядны переходы между вегетативными листьями и чашелистиками. У пиона, который часто разводят в садах из-за крупных душистых цветков, чашечка состоит из пяти чашелисти­ков, в бутоне полностью закрывающихся цветков .

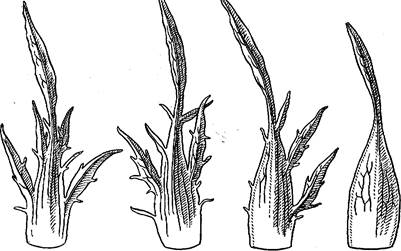

. 275. Серия (/—5) спирально расположенных чашелистиков шиповника.

Ниже чашелистиков находятся 3 сближенных листа, образующих подобие покрывала; они напоминают чашелистики, но обладают более крупными размерами. Стеблевых листьев несколько (часто 5), причем от нижних к верхним наблюдается постепенное упрощение листовой пластинки (ряс. 274, /— 5). Из рисунка видно, что самый нижний, первый стеблевой лист дважды перисто-рассеченный, а верхний, четвертый лист— тройчатый; пятый лист, он же первый лист покрывала, оказывается простым. На рисун­ке 274 показан и восходящий ряд из листочков покрывала и чашелисти­ков, откуда видно, что между первым и пятым чашелистиками наблюда­ется существенная разница, в то время как соседние чашелистики" отли­чаются не столь значительно. Нетрудно видеть, что от первого к послед­нему чашелистику происходит редукция верхней части и разрастание основания листа.

У некоторых видов шиповника ' спиральная чашечка из пяти чашелистиков имеет весьма оригинальное строение (рис, 275); два самых нижних чашелистика перистые и несколько напоминают вегетативные листья, средний имеет боковые доли с одной сто­роны, а два верхних — простые.

При сопоставлении чашелистиков и вегетативных листьев видно, что и здесь наблюдается разрастание основания листа в противовес верхней части.

Венчик образует внутреннюю часть двойного околоцветника и отли-чается от чашечки яркой окраской и более крупными размерами. Обычно именно венчик создает облик цветка. Размеры цветка соответствуют размерам венчика. По разнообразию размеров, формы и окраски вен­чик далеко превосходит остальные части цветка. Различают раздель­но- и сростнолепестный венчики. Раздельнолепестный венчик состоит из отдельных лепестков. В более развитых семействах раздельноле* лестных (гвоздичных, крестоцветных) лепесток дифференцирован на узкую нижнюю часть—ноготок и расширенную верхнюю—пластинку. Пластинка и ноготок расположены под прямым углом друг к другу.
