Датчик с валками отличается громоздкостью и большим весом и неприменим для мелко измельченных материалов, таких, как мука. В то же время при применении этого датчика результаты измерения не зависят от величины навески; можно использовать большие навески (100— 150 г и больше), значительно лучше отражающие среднюю влажность материала, чем малые навески, используемые в датчике с ручным прессом. Здесь, так же как и в других датчиках с прессованием материала, на результаты измерения влияет износ электродов, происходящий вследствие больших усилий при прессовании. В датчике с валками вследствие износа изменяются острота нарезки валиков.
5.3.5 Автоматическая влагоизмерительная установка дискретного действия АДВ
Автоматическая влагоконтрольная установка дискретного действия АДВ предназначена для определения влажности зерна с целью соответствующего его размещения по хранилищам.
При диапазоне влажности пшеницы 10 .50% шкала прибора разделена на три части, характеризующие состояние зерна: «Сухое», «Влажное» и «Сырое». Установка работает в стационарных условиях при температуре окружающего воздуха —5 .+35°С и относительной влажности до 80%, питание от сети переменного тока напряжением 220 В.
В состав блок-схемы входит первичный преобразователь, который периодически заполняется пробами зерна, отбираемого из автомашин с помощью пневмопробоотборщика. Преобразователем управляет командный прибор.
Показания потенциометра дублируют показания измерительного прибора. Питание измерительной схемы установки от системы питания со стабилизированным напряжением.
Имеющееся в составе автоматического потенциометра позиционное регулирующее устройство управляет работой печатающего механизма, с помощью которого на приемных документах фиксируется категория влажности зерна.
Влияние температуры зерна на электрическую емкость конденсатора-преобразователя автоматически устраняется с помощью находящегося внутри него термокомпенсатора.

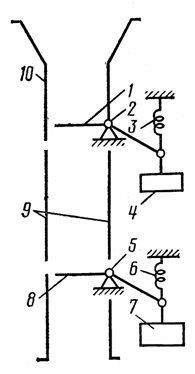

Проба зерна, вынутая из автомашины пневматическим пробоотборником, в определенном объеме попадает в приемный бункер 10, выполненный из изоляционного материала, и удерживается в нем заслонкой /, которая устанавливается в горизонтальное положение с помощью электромагнита 8.
По сигналу, полученному с командного прибора, отключается напряжение питания электромагнита 5, а заслонка 1 под действием пружины 4 и силы тяжести зерна мгновенно поворачивается вокруг своей оси- 2 и устанавливается вдоль стенки бункера 10. Проба зерна при этом попадает в измерительную ячейку кондуктометрического- преобразователя, находящегося между электродами 9. В ячейке зерно удерживается заслонкой 8, которую поднимает и удерживает в горизонтальном положении электромагнит 6.
По истечении определенного времени, необходимого для измерения и работы печатающего механизма, с электромагнита 6 снимается напряжение питания, заслонка 8 под действием пружины 7 и силы тяжести зерна поворачивается вокруг своей оси 5 и преобразователь освобождается от зерна. Через не которое время по команде прибора на электромагниты 3 и 6 поступает напряжение питания и они поднимают заслонки 1 и 8. После этого преобразователь готов к приему новой порции зерна.
 |

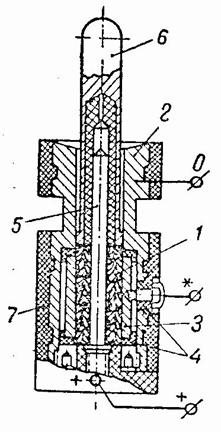

Рис1 Датчик влажности для зерна с прессованием образца.
 |
Рис.1 Датчик влажности для порошкообразных материалов.
Приложение …

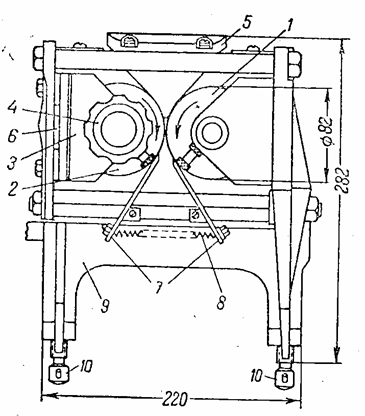

Рис.1 Датчик влажности с вращающимися валками.
Приложение А
 |

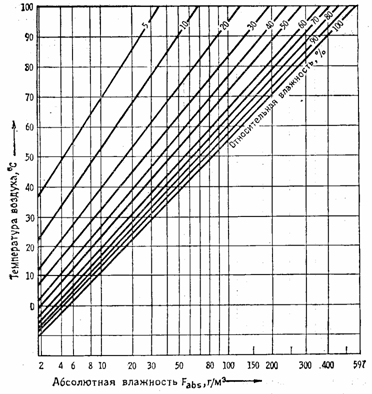

Рис2. Семейство характеристик абсолютной и относительной влажности при различных температурах.
 |

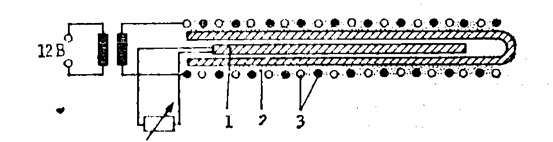

Рис1 Конструкция датчика влажности на основе LiCl:
1-Платиновый резистор.
2-Стеклоткань c LiCl.
3-Электродная спираль.
 |
 |
 |

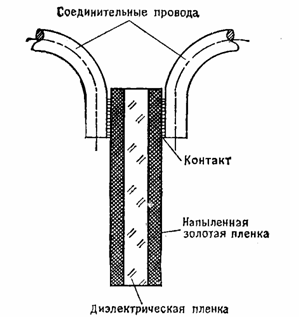

Рис2 Зависимость емкости датчика Cs от относительной влажности Fret.
 |
Рис.1 Датчик влажности для формовочной смеси.
|
Рис1 Датчик влажности для формовочной смеси.
 |
Рис2 Датчик влажности с вращающимися валками.
 |
