При работе каскада мощного усиления в режиме В с неизменной амплитудой сигнала выделяемую на выходном электроде усилительного элемента мощность находят по формуле (5) для расчетной амплитуды сигнала.

В симметричной двухтактной схеме с выходным трансформатором, работающей в режиме В, магнитодвижущая сила (мдс), создаваемая прохождением тока покоя усилительного элемента через половину первичной обмотки трансформатора, компенсируется точно такой же мдс обратного знака, создаваемой прохождением тока покоя другого усилительного элемента через другую половину первичной обмотки. Поэтому при прохождении эдс сигнала через нулевое значение магнитный поток в сердечнике выходного трансформатора отсутствует и нагрузочная прямая плеча проходит не через точку покоя, а через точку U0 на горизонтальной оси семейства статических выходных характеристик (см., например, рис 3).

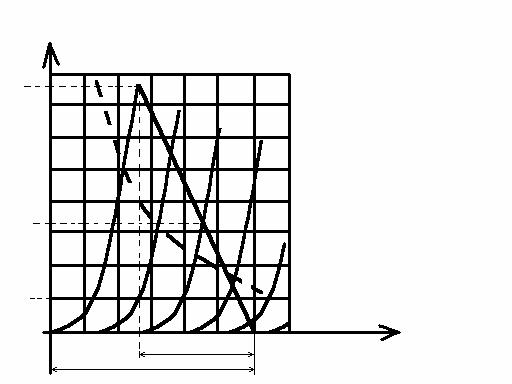

Рис. 3. Cемейство статических выходных характеристик триода ГМ-70 и нагрузочная прямая

для одного плеча двухтактного каскада, работающего в режиме В при Ra~n=2200 ом

Проведенная на семействе статических выходных характеристик усилительного элемента нагрузочная прямая, соответствующая выбранному значению сопротивления нагрузки выходной цепи переменному току, в режиме В представляет собой лишь половину полной нагрузочной прямой. Вторая половина прямой, являющаяся продолжением первой, расположена ниже горизонтальной оси. При симметричности плеч двухтактного каскада, работающего в режиме В, он не вносит четных гармоник; из формул метода пяти ординат следует, что при I’1=0,5 I’макс третья гармоника также исчезает. Отношение токов I’1 и I’макс зависит от величины смещения на входном электроде усилительного элемента, поэтому для получения наименьшего коэффициента гармоник при максимальной амплитуде сигнала смещение желательно брать таким, чтобы I’1=0,5 I’макс.

В каскадах работающих в режиме В с изменяющейся в широких пределах амплитудой сигнала (например, в усилителях для усиления сигналов речи и музыки), необходимо иметь крутизну характеристики усилительного элемента в точке покоя не ниже 0,30,4 средней крутизны за рабочий полупериод. При крутизне в точке покоя меньше указанного значения суммарная динамическая характеристика каскада заметно искривляется вблизи точки покоя, и каскад вносит значительные нелинейные искажения при малых амплитудах сигнала.

Параметры усилительных элементов, используемых в двухтактной схеме, отличаются друг от друга в пределах допусков технических условий. Вследствие этого верхний и нижний полупериоды сигнала на выходе двухтактной схемы, работающей в режиме В, оказываются неравными, что вызывает появление в выходном сигнале четных гармоник и смещает точку, соответствующую прохождению сигнала через нулевое значение, с горизонтальной оси.

Для расчета коэффициента гармоник двухтактного каскада с несимметричными плечами токи I’макс, I’1, I’0, найденные по статическим характеристикам усилительного элемента, принимают за номинальные и находят пять значений токов Iмакс, I1, I0, I2 и Iмин, предположив, что одно плечо имеет токи в (1+b), а другое в (1-b), отличающиеся от номинальных. Учитывая, что токи второго плеча имеют обратное направление, их считают отрицательными. Остаточный ток покоя I0, вызывающий подмагничивание выходного трансформатора, равен разности токов покоя обоих плеч. В результате получим следующие формулы для вычисления указанных токов:

. (9)

В ламповом каскаде, работающем в режиме В, отрицательное смещение на управляющие сетки желательно подавать от отдельного источника (выпрямителя). Чтобы токи сетки, имеющие место при случайной перегрузке усилителя, не запирали выпрямитель смещения и не заряжали выходной конденсатор его фильтра до напряжений, при которых мощный каскад будет работать в режиме С, выпрямитель смещения нагружают сопротивлением Rн (рис. 4).

Ток нагрузки этого выпрямителя для каскада в режиме В без токов сетки берут порядка 0,1 от среднего значения анодного тока каскада при максимальном сигнале.

Отрицательное смещение на сетки ламп в режиме В можно подавать и с сопротивления, включенного в общий катодный провод двухтактной схемы (катодное смещение). Однако ввиду того, что среднее значение анодного тока в режиме В сильно зависит от амплитуды сигнала, смещение на сетке при малых амплитудах будет невелико и каскад будет работать почти в режиме А. При максимальном расчетном сигнале и правильно рассчитанном сопротивлении катодного смещения каскад будет работать в режиме В, но при сигнале выше расчетного перейдет в режим С. Вследствие возрастания отрицательного смещения на сетках при увеличении амплитуды сигнала средняя крутизна характеристики ламп за период падает, и амплитудная характеристика каскада, работающего в режиме В с катодным смещением, получается криволинейной (рис. 5).

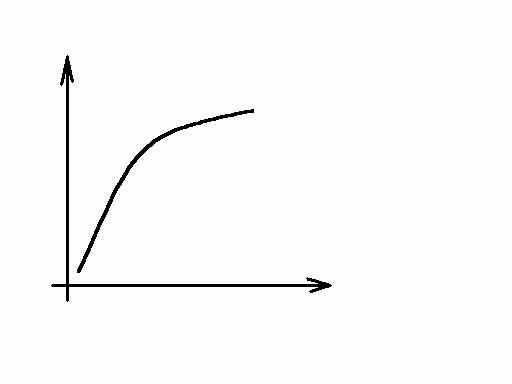

Рис. 5. Амплитудная характеристика каскада мощного усиления,

работающего в режиме В с катодным смещением

Значение Rк для каскада, работающего в режиме В с катодным смещением, находят, поделив напряжение отрицательного смещения Uс0 на средний ток в катодном проводе при максимальном расчетном сигнале Iк.ср

. (10)

Для триодов Iк.ср равно среднему току в анодном проводе Iа.ср и находят по формуле (2); для экранированных ламп Iк.ср равно сумме Iа.ср и среднего значения тока экранирующих сеток за период сигнала.

При расчете каскада в режиме В с катодным смещением необходимо проверять мощность, рассеиваемую на аноде ламп в режиме покоя. Так как по отношению к источнику анодного питания лампы двухтактной схемы включены параллельно, то для нахождения тока покоя каскада при отсутствии сигнала строят статическую характеристику зависимости удвоенного катодного тока от смещения на сетке и находят точку пересечения этой характеристики с прямой, проходящей через начало координат и через точку пересечения перпендикуляров, восстановленных из точек Uc0 и 2Iк.ср (рис. 6).

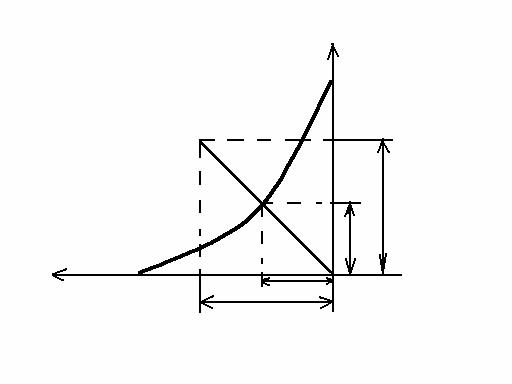

Рис. 6. Определение тока покоя каскада мощного усиления

с катодным смещением, работающего в режиме В.

Прямая характеризует падение напряжения на сопротивлении Rк в зависимости от тока через него, а точка пересечения прямой и характеристики суммарного тока определяет смещение на сетках каскада U’с0 и суммарный катодный ток 2I’к0 при отсутствии сигнала. Поделив этот ток пополам и вычтя из него ток экранирующей сетки при каскаде с экранированными лампами, находят анодный ток покоя одной лампы и мощность, рассеиваемую на аноде в режиме покоя. Если найденная таким образом мощность превышает Pа.доп взятой лампы, работа в данном режиме с катодным смещением невозможна и смещение на сетку необходимо подавать от отдельного источника.
