Содержание

1 Введение

2 Задание на расчетно-графическую работу

3 Программа Solid Works и описание хода построения заданной детали

4 Трехмерная модель полученная в результате построений

5 Переход от модели к чертежу

6 Литература

1 Введение

Одним из передовых направлений в машиностроительном моделировании является прикладной пакет программ – Solid Works. Пакет является наиболее удобным и доступным в освоении.

1995 Год стал переломным для мирового рынка CAD/CAM-систем массового применения. Впервые за долгое время пакеты твердотельного параметрического моделирования с промышленными возможностями стали доступны пользователям персональных компьютеров. Одно из лучших решений такого уровня смогла предложить американская компания SolidWorks Corporation. Созданная в 1993 году, эта фирма уже через два года, в ноябре 1995-го, выпустила на базе геометрического ядра Parasolid свой первый программный продукт.

Пакет твердотельного параметрического моделирования SolidWorks 95 сразу занял ведущие позиции среди продуктов этого класса. К середине 90-х годов многие конструкторы и технологи во всем мире практически одновременно пришли к одинаковому выводу - для того, чтобы повысить эффективность своего труда и качество разрабатываемой продукции, необходимо срочно переходить от работы в смешанной среде двумерной графики и трехмерного моделирования к использованию объемных моделей, в качестве основных объектов проектирования. В поисках максимально подходящей для решения поставленной задачи системы пользователи определили требования к ней - стандартный и интуитивно понятный пользовательский интерфейс, возможность эффективного твердотельного моделирования на промышленном уровне и. конечно, наиболее привлекательная цена при высокой эффективности пакета.

Создатели системы SolidWorks учли все эти требования, и, таким образом, дали возможность десяткам тысяч конструкторов использовать на своих персональных рабочих местах новейшие достижения науки в области технологий CAD/CAM.

Вкратце приведем особенности параметрического моделирования в Solid Works : - Возможность описания объектов размерами – является важным свойством среди малораспространенных пакетов трехмерной графики. В том же 3DSMAX параметры -размеры есть только у примитивов (например радиус у круга), во всех остальных случаях единственный способ изменить элемент - поменять координаты вершин или контрольных точек. - Связи - описывать элементы можно не только размерами, но и связями, (перпендикулярность, колиниарность, касательность, концентричность, равенство и т.д.) - Изменение элемента на любом этапе моделирования. Эта особенность ударными темпами внедряется во все пакеты трехмерной графики. Так, в 3DSMAX с версии 3.0 у boolean'ов появилась опция Extract Operand, позволяющая редактировать параметры отдельных операндов. Тем не менее, в графических пакетах все это еще слаборазвито.

- Переход от модели сразу непосредственно к чертежу – важнейшая особенность отличающая Solid Works как от программ трехмерной графики так и от пакетов технического проектирования, причем все изменения вступают в силу автоматически как на чертеже так и в модели так и в сборке, хотя изменяем мы только либо чертеж либо модель.

Структура модели в Solid Works такая же, как и во всех пакетах параметрического моделирования. В основе модели лежат конструкционные элементы - плоскости, точки или оси, на которых из "элементов эскиза" (т.е., отрезков, дуг и т.д) строятся "эскизы" - 2-х или 3-х мерные кривые, как правило замкнутые. Аналог в графических пакетах - shapes. Эскизы, в свою очередь, являются основой для "элементов детали" (рис 2.) из которых строится деталь (рис 3.). Элементы детали являются аналогами 3DSMAX' овских modifer'ов, таких как Lathe, Extrude и пр. Два отличия - отсутствие специальной команды boolean, элементы сразу создаются слитыми или вырезанными; операция intrersection не поддерживается. Другое отличие - элементы детали не могут разделяться пространством. Если вы попытаетесь нарисовать два цилиндра, нигде не пересекающихся (точнее, не имеющие ни одной общей кромки или грани) - из этого ничего не выйдет.

2 Задание на расчетно-графическую работу

Построить с помощью программного пакета машиностроительного моделирования «SOLID WORKS 2001» Деталь, данную в чертеже и приведенную ниже на рисунке.

3. Программа SolidWorks и описание хода построения заданной детали

В начале, из меню ПУСК – ПРОГРАММЫ – Solid Works 2001- Запускаем приложение Solid Works 2001.

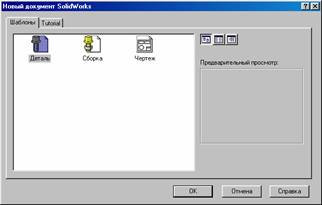

Далее в распахнувшемся окне – В меню программы выбираем создать новый документ и в открывшемся меню выделяем мышкой пиктограмму «ДЕТАЛЬ» – и нажимаем кнопку «ОК».

Рис 3.1

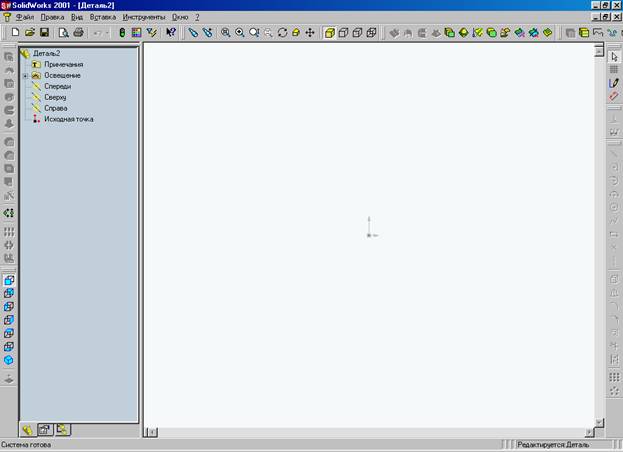

Открывается рабочее окно программы « Solid Works 2001- [Деталь 1] »

Рис 3.2

Наша деталь – типа ШТУЦЦЕР – представляет собой тело вращение, имеет несколько диаметральных переходов, одна ступень представляет из себя шестигранник с размером описываемой окружности 56 мм. Соответственно сторона шестигранника равна радиусу этой окружности – 28 мм.

Построение эскиза а затем и модели этого шестигранника а также сопряженного с его гранями фасками 3х45 мм. – представляет собой наиболее трудоемкий процесс нашего построения.

Для создания реалистичного построения шестигранника и его фасок воспользуемся методом «СОЗДАНИЕ ЭЛЕМЕНТА ПО СЕЧЕНИЯМ». Для этого необходимо в левой части окна « Solid Works 2001- [Деталь 1] » - в так называемом «Feature Manager» - дереве конструирования выбрать пункт (сечение) – «СПЕРЕДИ» затем последовательно несколько раз, удерживая клавишу «Ctrl» и путем перетаскивания курсором границы передней плоскости, последовательно получаем 3 клонированных передних плоскостей.

Далее от нулевой точки распределяем эти плоскости на расстояния соответственно 3, 9, 12 мм. На данном рисунке как раз наглядно показано распределение плоскостей.
