1.2 Текущее положение дел в мире DOS-extender-ов.

Еще несколько лет назад целые фирмы зарабатывали себе на существование созданием различных модификаций DOS extender-ов. Например довольно известный externder фирмы Phar Lap. После перехода большинства пользователей в среду Win32 необходимость в DOS extender-ах резко сократилась и большинство таких фирм, не сумев сориентироваться в изменившихся условиях, прекратили свое существование.

Многие фирмы, разрабатывавшие компиляторы для DOS, включали в поставку своих сред программирования DOS-extender-ы собственной разработки. Таким примером может служить фирма Borland (ныне подразделение фирмы Corel) с ее Borland Pascal, Borland C++ и расширителем DOS RTM.

В данный момент доступно несколько DOS-extender-ов по свободной лицензии, которые могут использоваться кем угодно для любых целей. И это понятно, денег на них сейчас не заработаешь.

Примеры таких программ:

- ZRDX by Sergey Belyakov (http://www.zrdx.da.ru)

Маленький и функциональный DOS-extender для Watcom C++ и 32-х битных исполняемых файлов формата OS/2 LE. Используется в коммерческих программах, таких как антивирус AVP для DOS32.

- WDOSX by Michael Tippach (http://www.wuschel.demon.co.uk)

Самый впечатливший меня DOS-extender. Список поддерживаемых функций просто поражает. Поддерживает все распространенные среды программирования: Visual C++ 4 и позже, Borland C++ 4 и позже, Delphi 2 и позже. При желании никто не запрещает использовать Assembler.

2. Обоснование выбора средств.

DOS-экстендеры обычно поставляются в комплекте с трансляторами, редакторами связей, отладчиками и библиотеками стандартных функций (например, библиотеками для транслятора языка Си). Код DOS-extender линкуется либо уже к готовому исполняемому файлу специальной программой (чаще), либо линковка полностью проходит при помощи программы-линкера, специально разработанного для данного компилятора.

В настоящий момент науке известны всего один DOS-extender для Borland C++ 3.1. Это программа фирмы Phar Lap, не имеющая собственного названия. Фирмы, к сожалению, давно уже нет, как и исходных текстов этого DOS-extender-а. В него входил собственная программа – линкер и набор специальных библиотек функций специально для Borland C++ 3.1, которой и проводилась окончательная сборка EXE-файла.

Написание собственной среды разработки, вроде программ-линкеров и собственных трансляторов языка Ассемблера явно выходит за переделы данного курсового проекта. Поэтому остановимся на разработке набора функций, позволяющих:

- реализовать защищенный режим процессора 80286,

- адресовать до 16 Мб памяти,

- обрабатывать прерывания реального режима DOS

- реализуем набор средств для создания параллельно выполняющихся потоков в среде DOS.

После разработки необходимых средств, напишем программу–пример с их использованием. Собственно это получится не просто программа, а некий прототип многозадачной операционной системы.

Итак, согласно заданию буду пользоваться следующими средствами разработки:

- Borland C++ 3.1

- Borland Turbo Assembler из поставки Borland C++ 3.1

3. Реализация работы программы в защищенном режиме процессора 80286.

3.1 Адресация защищенного режима процессора 80286.

Логический адрес в защищённом режиме (иногда используется термин "виртуальный адрес") состоит из двух 16-разрядных компонент - селектора и смещения. Селектор записывается в те же сегментные регистры, что и сегментный адрес в реальном режиме. Однако преобразование логического адреса в физический выполняется не простым сложением со сдвигом, а при помощи специальных таблиц преобразования адресов.

В первом приближении можно считать, что для процессора i80286 селектор является индексом в таблице, содержащей базовые 24-разрядные физические адреса сегментов. В процессе преобразования логического адреса в физический процессор прибавляет к базовому 24-разрядному адресу 16-разрядное смещение, т.е. вторую компоненту логического адреса (Рис. 1).

Такая схема формирования физического адреса позволяет непосредственно адресовать 16 мегабайт памяти с помощью 16-разрядных компонент логического адреса.

Таблиц дескрипторов в системе обычно присутствует от одной до нескольких десятков. Но всегда существует так называемая таблица GDT (Global Descriptor Table), в которой обычно хранится описание сегментов самой операционной системы защищенного режима 80286. Таблицы LDT (Local Descriptor Table) создаются на каждый новый запускаемый процесс в операционной системе, и в них хранится описание сегментов только одной отдельной задачи.

Таблица дескрипторов - это просто таблица преобразования адресов, содержащая базовые 24-разрядные физические адреса сегментов и некоторую другую информацию. То есть каждый элемент таблицы дескрипторов (дескриптор) содержит 24-разрядный базовый адрес сегмента и другую информацию, описывающую сегмент.

Процессор 80286 имеет специальный 5-байтный регистр защищенного режима GDTR, в котором старшие 3 байта содержат 24-разрядный физический адрес таблицы GDT, младшие два байта - длину таблицы GDT, уменьшенную на 1.

Рис. 1. Схема преобразования логического адреса в физический в защищенном режиме процессора 80286.

Перед переходом в защищённый режим программа должна создать в оперативной памяти таблицу GDT и загрузить регистр GDTR при помощи специальной команды LGDT.

Каждый элемент таблицы дескрипторов имеет следующий формат:

Общая его длина составляет 8 байт, в которых расположены следующие поля:

• поле базового адреса длиной 24 бита содержит физический адрес сегмента, описываемого данным дескриптором;
• поле предела содержит размер сегмента в байтах, уменьшенный на единицу;
• поле доступа описывает тип сегмента (сегмент кода, сегмент данных и др.);
• зарезервированное поле длиной 16 бит для процессора i80286 должно содержать нули, это поле используется процессорами i80386 и i80486 (там, в частности, хранится старший байт 32-разрядного базового адреса сегмента).

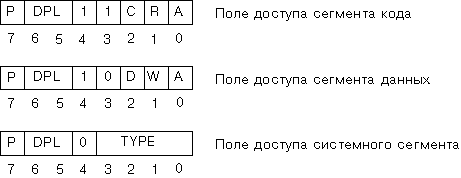

Поле доступа, занимающее в дескрипторе один байт (байт доступа) служит для классификации дескрипторов. На рис. 2 приведены форматы поля доступа для трёх типов дескрипторов - дескрипторов сегментов кода, сегментов данных и системных.

Рис. 2. Форматы поля доступа дескриптора.

Поле доступа дескриптора сегментов кода содержит битовое поле R, называемое битом разрешения чтения сегмента. Если этот бит установлен в 1, программа может считывать содержимое сегмента кода. В противном случае процессор может только выполнять этот код.

Биты P и A предназначены для организации виртуальной памяти. Их назначение будет описано в разделе, посвящённом виртуальной памяти. Сейчас отметим, что бит P называется битом присутствия сегмента в памяти. Для тех сегментов, которые находятся в физической памяти (мы будем иметь дело в основном с такими сегментами) этот бит должен быть установлен в 1.
