Все средства измерений, участвующие в технологическим процессе и служащие для контроля качества готовой продукции своевременно проверяются в метрологической службе комбината (или в органах Государственной метрологической службы) с оформлением результатов поверки в паспорте или клеймом поверки.

5. Охрана труда

Все технологические операции по выплавке стали в дуговых печах и обработке на УПСА проводятся в соответствии с ГОСТ 12.2.002-84, "Правилами безопасности в сталеплавильном производстве", утвержденные МЧМ России и Госгортехнадзором России, а также согласно "Инструкции по охране труда для сталеваров и подручных сталевара при работе на установке продувки стали инертными газами (УПСА) в ЭСПЦ-2" ИОТ 68-26-96 и "Инструкции для разливщиков стали ЭСПЦ-2" БТИ 68-2-91.

При работе на МНЛЗ должны соблюдаться следующие меры безопасности:

- проверка перед запуском машины наличие воды в стенках кристаллизатора и отсутствие её течи во внутреннюю полость;

- порезка заготовок кислородом в аварийных ситуациях производится через смотровые окна в бункере вторичного охлаждения;

- применение просушенных пробниц и инструмента при отборе проб жидкого металла;

- при перевозке промковшей, кристаллизаторов, секций вторичного охлаждения и аварийных ёмкостей применяются только специальные чалочные приспособления.

6. Индивидуальное задание

6.1. Системы сбора и отображения информации

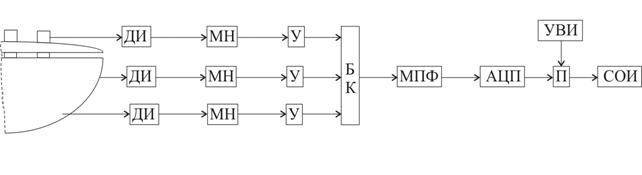

Структуру системы сбора и отображения информации можно представить в виде следующей схемы:

где: ДИ – датчик информации;

МН – модуль нормализации;

У – усилитель;

БК – блок коммутации;

МПФ – модуль противоподменной фильтрации;

АЦП – аналогово-цифровой преобразователь;

П – процессор (контроллер);

УВИ – устройства ввода информации;

СОИ – средства отображения информации.

Контролируемый параметр в виде сигнала измерительной информации поступает с выхда ДИ на вход блока коммутации через модуль нормализации и усилитель, при этом сигнал приводится к стандартному (в случае необходимости производится преобразование токового сигнала в сигнал напряжения или наоборот, усиление уровня сигнала до требуемого уровня).

Модуль противоподменной фильтрации является обязательным элементом при наличии в цепи аналогово-цифрового преобразователя, так как использование АЦП всегда сопровождается эффектом подмены частот (три этом наиболее опасными являются частоты, равные, или кратные, половине частоты дискретизации).

Устройства ввода информации служат для ввода диапазона измерения контролируемых параметров, величин аварийной и предупредительной сигнализации и тд.

Система отображения информации реализована на двух компьютерах промышленного исполнения фирмы Allen-Bradley. Созданная на базе программного обеспечения RSView32 программа управления печью имеет дружественный графический интерфейс и позволяет осуществлять контроль и регулирование большинства параметров.

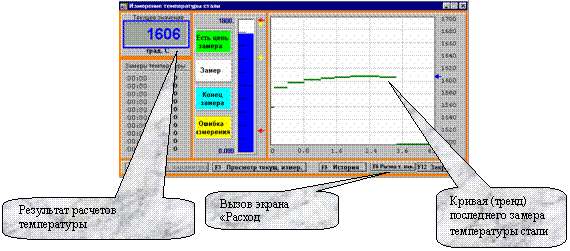

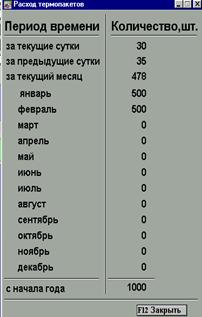

Измерение температуры стали

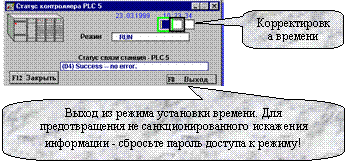

Экран «Статус контроллера PLC 5»

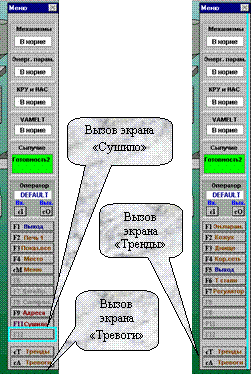

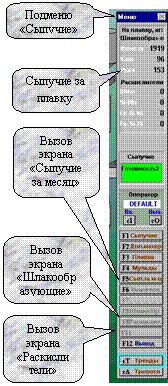

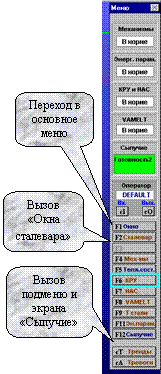

Основное меню

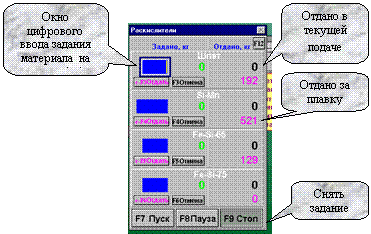

Экран “Раскислители”. Экран “Шлакообразующие”.

При вызове экрана “раскислители” или “шлакообразующие” оборудование, входящее в группы (1.1 или 1.2) и соответствующие дозаторы Д1…Д4 или Д6,Д7 переводится в автоматический режим работы.

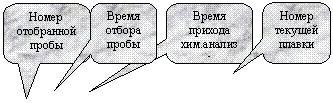

Экран “Хим. состав отобранных проб”.
