Корпус 5 дифференциала состоит из двух половин (чашек), соединяемых болтами. Передняя чашка имеет хвостовик, который опирается на шариковый подшипник 29. На шлицованной части хвостовика установлен фланец /, связывающий корпуо дифференциала карданной передачей с коробкой передач. Между половинами корпуса зажата крестовина 26, на шипах которой установлены четыре сателлита 6 с опорными шайбами 7. Сателлиты находятся в зацеплении с шестернями 24 и 27 привода среднего и заднего мостов. Поскольку сателлиты действуют на зубья этих шестерен с равными усилиями и размеры их одинаковы, крутящие моменты на шестернях привода среднего и заднего мостов также одинаковы, т. е. дифференциал является симметричным.

Шестерня 27 привода заднего моста установлена в расточке корпуса дифференциала, под ее торец поставлена опорная шайба 28, в корпусе имеется сверление для подвода масла к опорной шайбе и ступице шестерни. Шлицами, выполненными по внутренней поверхности ступицы, шестерня 27 соединяется со шлицованным концом проходного вала привода заднего моста. Шестерня 24 привода среднего моста при помощи шлицев, выполненных на внутренней поверхности ступицы, соединяется с удлиненной ступицей ведущей конической шестерни главной передачи среднего моста. На конце ступицы шестерни 24 на шлицах установлена зубчатая муфта 21, по наружной части которой может перемещаться муфта 22 блокировки межосевого дифференциала. Эта муфта вилкой 20 соединяется с ползуном 11, связанным с диафрагменным механизмом управления блокировкой. Корпус 19 механизма блокировки укреплен на картере межосевого дифференциала. Между корпусом и крышкой 18 зажата резиновая диафрагма 15. Полость за диафрагмой (со стороны крышки) связана шлангом 16 с краном включения блокировки дифференциала. В полости под диафрагмой размещается ползун 11, соединенный со стаканом 14, внутри которого установлена нажимная пружина 13, а снаружи — возвратная пружина 12.

Рычаг крана включения блокировки межосевого дифференциала размещен на щитке приборов в кабине автомобиля. На щитке приборов имеется также контрольная лампа блокировки межосевого дифференциала.

В положении, показанном на рис. 4.23, межосевой дифференциал разблокирован. Для блокировки-дифференциала рычаг крана включения, расположенный на щитке приборов, водитель переводит в правое положение. При этом сжатый воздух от крана управления по системе трубопроводов и шлангу 16 поступает в полость между крышкой корпуса и диафрагмой, которая прогибается, перемещает стакан 14 и ползун 11 вперед, преодолевая сопротивление возвратной пружины 12. С началом движения ползуна замыкаются контакты включателя 8, и на щитке приборов загорается контрольная лампа. Вместе с ползуном

перемещается и укрепленная на нем вилка 20, которая вводит муфту 22 в зацепление с зубчатым венцом на корпусе дифференциала. При крайнем левом положении муфты шестерня 24 привода среднего моста и корпус 5 дифференциала оказываются жестко соединенными, т. е. дифференциал становится заблокированным и шестерни 24 и 27 привода мостов принудительно вращаются с одинаковой частотой.

Для разблокировки межосевого дифференциала рычаг крана управления на щитке приборов надо перевести влевое положение. При этом полость за диафрагмой механизма блокировки дифференциала через кран управления и трубопроводы будет связана с атмосферой. Под действием возвратной пружины диафрагма и ползун с вилкой перемещаются вправо (назад), смещая одновременно муфту блокировки так, что она разъединяется с зубчатым венцом корпуса дифференциала.

1.4. Устройство и работа главных передач и межколесных

дифференциалов ведущих мостов.

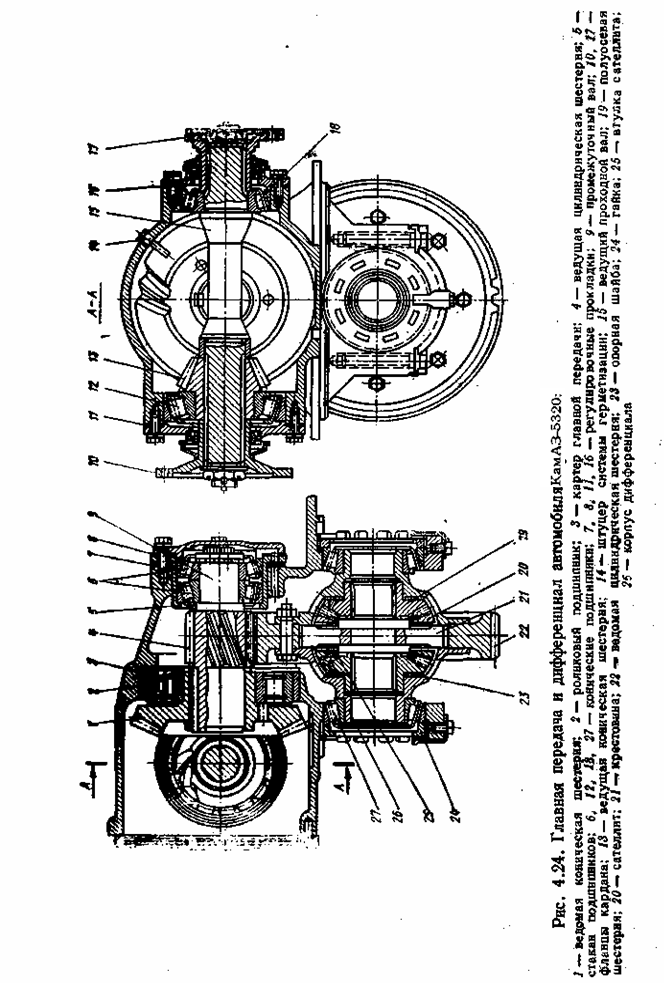

Картер главной передачи 3 (рис. 4.24) крепится к балке моста болтами. Плоскость разъема уплотняется паронитовой прокладкой толщиной 0,8 мм. В полости картера устанавливаются пара цилиндрических с косыми зубьями шестерен. Ведущая коническая шестерня 13 установлена на шлицах ведущего проходного вала 15 (для среднего моста). Этот вал опирается на два конических роликовых подшипника 12 и 18, которые закрыты крышками, имеющими регулировочные прокладки // и 16. Выходные концы вала уплотняются самоподжимными сальниками, защищенными грязеотражательными кольцами. На концах проходного вала (для среднего моста) устанавливаются фланцы карданных шарниров 10, 17. Фланец 17 привода к заднему мосту меньше по размерам, чем фланец 10, на который подводится крутящий момент от межосевого дифференциала раздаточной коробки.

Промежуточный вал 9 главной передачи установлен на цилиндрическом роликовом 2 и двух конических роликовых подшипниках 6, смонтированных в стакане 5. Под фланец стакана и крышку подшипников поставлены регулировочные прокладки 7 и 8. Ведущая цилиндрическая шестерня 4 выполнена заодно с промежуточным валом, а

ведомая коническая шестерня / напрессована на

конец этого вала и дополнительно закреплена на нем шпонкой. Ведомая цилиндрическая шестерня 22 соединена с половинами (чашками) корпуса дифференциала, каждая из которых опирается на конический подшипник.

В корпусе дифференциала размещены крестовина 21, четыре сателлита 20 на втулках 25, две полуосевые шестерни 19, под которыми установлены опорные шайбы 23. Полуосевые шестерни соединяются шлицами с полуосями привода колес. Дифференциал симметричный и распределяет крутящий момент практически поровну ежду правым и левым колесами.

Главные передача и дифференциал переднего и заднего мостов имеют аналогичное устройство. На ведущем валу каждого из этих мостов имеется по одному фланцу карданного шарнира со стороны карданной передачи, а с внешней стороны концы валов закрыты крышками.

1.5. Основные регулировки главной передачи и дифференциала

В главной передаче регулируют затяжку конических подшипников ведущей конической шестерни (КамАЗ-5320), подшипников ведущего проходного вала, конических подшипников промежуточного вала и корпуса межколесного дифференциала. Подшипники в этих узлах регулируют с преднатягом. При регулировках надо очень тщательно проверять преднатяг во избежание появления неисправностей, поскольку слишком сильная затяжка подшипников приводит к их перегреву и выходу из строя.

В главных передачах предусмотрена также возможность регулировки зацепления конических шестерен. Однако надо иметь в виду, что регулировку работающей пары в процессе эксплуатации производить нецелесообразно. Она проводится с ремонтным или новым комплектом пары конических шестерен при замене изношенной пары. Регулировки подшипников и зацепления конических шестерен проводятся на снятой с автомобиля главной передаче.

Регулировка подшипников ведущей конической шестерни главной передачи среднего ведущего моста автомобиля КамАЗ-5320 осуществляется подбором необходимой толщины двух регулировочных шайб (см. рис. 4.21), которые устанавливаются между внут ренним кольцом переднего подшипника и распорной втулкой. После установки регулировочных шайб гайка крепления затягивается моментом 240 Н-м (24 кгс«м). При затяжке необходимо проворачивать ведущую шестерню 20, чтобы ролики заняли правильное положение в обоймах подшипников
