1 — промежуточный баллон; 2 — фильтр со стекловатой;3— редукционный клапан для снижения давления хлор-газа; 4— манометр; 5 — измерительная диафрагма; 6 — ротаметр; 7 — смеситель; 8 — подача водопроводной воды; 9 — эжектор, создающий разряжение в хлораторе; 10 — отвод хлорной воды на дозирование; 11 — весы; 12 — баллон с хлором

вода хлорирование обеззараживание газодозатор

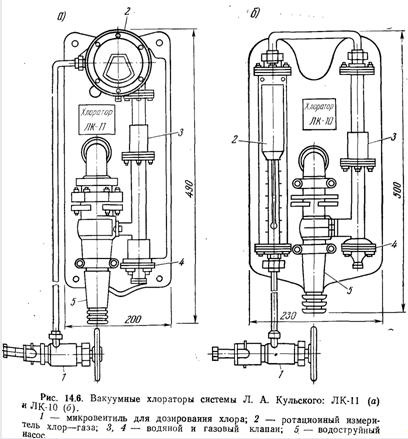

Вакуумные хлораторы системы Л. А. Кульского показаны на рис. 14.6 — хлоратор ЛК-11 средней производительности (рис. 14.6,а) для расхода хлора в пределах 0,5 . 4,5 кг/ч и хлоратор ЛК-10 малой производительности (рис. 14.6,6), рассчитанный на расход хлора в пределах 40 . 800 г/ч.

Количество резервных хлораторов на одну точку ввода рекомендуется принимать: при 1 . 2 рабочих хлораторах — один резервный, при более двух — 2. Допускается предусматривать общие резервные хлораторы для предварительного и вторичного хлорирования воды.

С одного стандартного баллона при обычной комнатной температуре можно получить не более 0,5 . 0,7 кг/ч хлор-газа. Поэтому на крупных водоочистных комплексах с большим расходом хлора для увеличения съема хлора прибегают к специальному обогреву баллонов (теплой водой или подогретым воздухом при температуре 10 . 30°С). Испаритель оборудуют устройствами для контроля температуры воды и давления хлора и воды. На водоочистных комплексах большой производительности применяют бочки, величина съема хлора с которых на 1 м2 составляет около 3 кг/ч, при комнатной температуре.

Учитывая, что хлор является отравляющим газом, при проектировании хлораторных установок следует предусматривать необходимые меры, обеспечивающие безопасность обслуживающего персонала.

К числу этих мер относятся: наличие двух выходов из хлораторной, расположение хлораторной на первом этаже; наличие приточно-вытяжной вентиляции с устройством вытяжки в наиболее низкой части хлораторной, в месте, противоположном от входа в хлораторную; устройство электроосвещения с газозащитной герметической аппаратурой; наличие тамбура с размещением в нем спецодежды и противогазов, а также устройств для включения и выключения вентиляции и освещения.

При хлорировании воды отстоенным раствором хлорной извести крепостью 1 . 1,5% его приготавливают таким же способом, как и раствор коагулянта. Аналогичные устройства служат и для дозирования раствора. Ввиду сильного коррозионного действия раствора хлорной извести баки для его приготовления следует применять деревянные, пластмассовые или железобетонные, а арматуру и трубы, — из полиэтилена или винипласта. Объем растворных баков, м3, определяют по формуле

где Q — расчетный расход воды, м3/ч; n= 12 . 24 ч — количество часов, на которое заготавливается раствор хлорной извести; Дхл. :— принятая доза активного хлора, мг/л; bхл.и=1 .2 — концентрация раствора хлорной извести, %; С=25 . . 30 — содержание активного хлора в продажной хлорной извести, %; р=1 — плотность раствора хлорной извести, т/м3.
