Первые два способа не нашли широкого применения из-за ограниченности сырьевых ресурсов (хлорангидрида терефталевой кислоты) и трудности проведения процесса, осложняющегося тем, что терефталевая кислота не плавится (возгоняется при 300° С) и не растворяется в этиленгликоле.

В промышленности наибольшее распространение получил последний способ. [14]

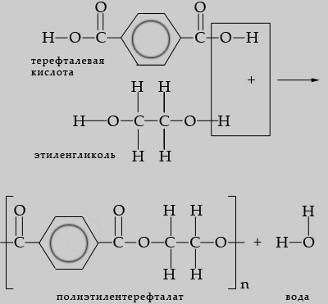

Полиэтилентерефталат получают поликонденсацией кристаллической терефталевой кислоты или ее диметилового эфира с жидким этиленгликолем по периодической или непрерывной схеме в две стадии: этерификации терефталевой и изофталевой кислот этиленгликолем и поликонденсации в присутствии катализатора — триоксида сурьмы.

По технико-экономическим показателям преимущество имеет непрерывный процесс получения полиэтилентерефталата из кислоты и этиленгликоля. Этерификацию кислоты этиленгликолем (молярное соотношение компонентов от 1:1,2 до 1:1,5) проводят при 240-270 °С и давлении 0,1-0,2 МПа.

Полученную смесь бис-(2-гидроксиэтил)терефталата с его олигомерами подвергают поликонденсации в нескольких последовательно расположенных аппаратах, снабженных мешалками, при постепенном повышении температуры от 270 до 300 °С и снижении давления от 6600 до 66 Па.[5]

Первая стадия, поликонденсация, включает в себя несколько последовательных процессов. Во-первых, это смешение всех компонентов: основного сырья, различных добавок, необходимых катализаторов и др. Во-вторых, следующим этапом производства полиэтилентерефталата является этерификация, представляющая собой процесс, характеризующийся получением сложных эфиров из различных спиртов и кислот.

Два таких смежных процесса, как предполиконденсация и непосредственно поликонденсация объединяются на одном этапе. Здесь осуществляется синтез полимеров, который сопровождается выделением побочных продуктов реакции (низкомолекулярные соединения). Заключительным моментом первой стадии производства полиэтилентерефталата является процесс гранулирования. Из аморфного полимера, обладающего низкой степенью вязкости получают бесцветные гранулы.

Вторая стадия получения ПЭТ, характерная для классической технологии производства этого материала, является твердофазной дополиконденсацией. Процесс представляет собой последовательное охлаждение и нагревание полученных гранул. Они нагреваются до высоких температур, что способствует повышению молекулярной массы продукта и, как следствие, увеличение степени вязкости полимера. [6]

Также существует технология получения полиэтилентерефталата из диметилтерефталата.

После завершения процесса, расплав полиэтилентерефталата выдавливается из аппарата, охлаждается (при быстром охлаждении получают аморфный ПЭТ, при медленном – кристаллический) и гранулируется (товарный ПЭТ выпускается обычно в виде гранулята с размером гранул 2-4 миллиметра) или направляется на формование волокна. Матирующие агенты (TiO2), красители, инертные наполнители (каолин, тальк), антипирены, термо-, светостабилизаторы и другие добавки вводят во время синтеза или в полученный расплав полиэтилентерефталата. [5]

В последнее время в мире широкое распространение получил одностадийный синтез ПЭТФ из этиленгликоля и терефталевой кислоты (TFK) по непрерывной схеме. И именно данный способ признается весьма перспективным.

[7].

5. Физические свойства

Аморфный полиэтилентерефталат – твердый прозрачный с серовато-желтоватым оттенком; кристаллический – твердый, непрозрачный, бесцветный. Отличается низким коэффициентом трения (в том числе и для марок, содержащих стекловолокно). Характеризуется высокой термостойкостью расплава (2900С); деструкция на воздухе начинается при температуре на 500С ниже, чем в инертной среде. Полиэтилентерефталат прочный, жёсткий и лёгкий материал. Пластик не ядовит. [3]

Полиэтилентерефталат обладает высокой механической прочностью и ударостойкостью, устойчивостью к истиранию и многократным деформациям при растяжении и изгибе и сохраняет свои высокие ударостойкие и прочностные характеристики в рабочем диапазоне температур от –40. °С до +60 °С. [8]

ПЭТ отличается низким коэффициентом трения и низкой гигроскопичностью. Разлагается под действием УФ-излучения. Общий диапазон рабочих температур изделий из полиэтилентерефталата от -60 до 170 °C.

По внешнему виду и по светопропусканию (90%) листы из ПЭТ аналогичны прозрачному оргстеклу (акрилу) и поликарбонату. Однако по сравнению с оргстеклом у полиэтилентерефталата ударная прочность в 10 раз больше.

ПЭТ – хороший диэлектрик, электрические свойства полиэтилентерефталата при температурах до 180.°С даже в присутствии влаги изменяются незначительно.

Основные характеристики полиэтилентерефталата:

ü Плотностьаморфного полиэтилентерефталата: 1,33 г/см3.

ü Плотность кристаллического полиэтилентерефталата: 1,45 г/см3.

ü Плотность аморфно-кристаллического полиэтилентерефталата: 1,38-1,40 г/см3.

ü Коэффициент теплового расширения (расплав): 6,55·10-4.

ü Теплопроводность: 0,14 Вт/(м·К).

ü Сжимаемость (расплав): 99·106 Мпа.

ü Диэлектрическая постоянная при 23 °С и 1 кГц: 3,25.

ü Тангенс угла диэлектрических потерь при 1 Мгц: 0,013-0,015.

ü Относительное удлинение при разрыве:12-55%.

ü Температура стеклования аморфного полиэтилентерефталата: 67 °С.

ü Температура стеклования кристаллического полиэтилентерефталата: 81 °С.

ü Температура плавления: 250-265 °С.

ü Температура разложения: 350 °С.

ü Показатель преломления (линия Na) аморфного полиэтилентерефталата: 1,576.

ü Показатель преломления (линия Na) кристаллического полиэтилентерефталата: 1,640.

ü Предел прочности при растяжении: 172 МПа.

ü Модуль упругости при растяжении: 1,41·104 МПа.

ü Влагопоглощение: 0,3%.

ü Допустимая остаточная влага: 0,02%.

ü Морозостойкость: до –60 °С. [3]

Лавсан ценится больше всего за свои уникальные свойства – износостойкость, упругость, кроме того, лавсан прекрасно чувствует себя в кислотных и слабощелочных средах, а также имеет хорошую совместимость с большим количеством тканей и биологически индифферентен.

У лавсана есть еще одно незаменимое свойство – способность выдерживать большие температуры и не деформироваться. Плавится лавсан при температуре свыше двухсот шестидесяти градусов, что гораздо выше, чем у веществ, теряющих свою форму уже при ста градусах. . [9]

6. Химические свойства

Полиэтилентерефталат имеет высокую химическую стойкость к бензину, маслам, жирам, спиртам, эфиру, разбавленным кислотам и щелочам. Полиэтилентерефталат не растворим в воде и многих органических растворителях, растворим лишь при 40-1500С в фенолах и их алкил- и хлорзамещенных, анилине бензиловом спирте, хлороформе, пиридине, дихлоруксусной и хлорсульфоновой кислотах, метиленхлориде, метилэтилкетоне, этилацетате, четыреххлористом углероде и др Неустойчив к кетонам, сильным кислотам и щелочам. [10]
