Твердообразные дисперсные системы, внутри которых распределена жидкость, в коллоидной химии называют гелями. В России за гелями, образованными из растворов органических высокомолекулярных систем (ВМС), установилось название студней. К гелям можно отнести торф, уголь, древесину, бумагу, адсорбенты, кожу, зерно, и другие.

Эластичными свойствами отличаются студни с коагуляционной структурой, например, желатин, тесто и другие. Также студни образуются в растворах линейных и разветвленных высокомолекулярных систем (ВМС) в не очень хороших растворителях. В хороших растворителях студни не образуются. Студни с коагуляционной структурой могут разрушаться с повышением температуры и переходить в состояние раствора. Этот процесс называется плавлением. Студни конденсированного типа образуются при трехмерной полимеризации в растворе или в результате набухания пространственного полимера. Химические связи между макромолекулами не разрушаются при нагревании, поэтому такие студни не плавятся, типичным примером таких студней ионообменные смолы.

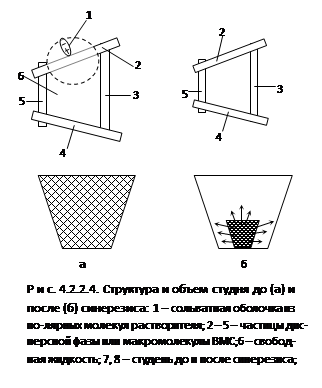

Для гелей характерен процесс старения. Он заключается в постепенном упрочнении структуры, ее сжатии и высвобождении части жидкости из структуры. Это явление называется синерезисом. Переход коагуляционной структуры в конденсационную - пример синерезиса. Синерезис заключается в сжатии каркаса студня или геля (рис. 4.2.2.4), изменении взаимного расположения частиц и выдавливании преимущественно свободной жидкости. Вследствие синерезиса стуктура сжимается, сохраняя первоначальную форму. Жидкость, которая выделяется при синерезисе, помимо свободной может включать часть связанной воды, в которой попадаются даже частицы дисперсной фазы. Так, сыворотка, выделяющаяся после образования простокваши, является слабоконцентрированным золем.

Для студней ВМС процесс синерезиса может быть обратимым. Иногда достаточно простого нагревания, чтобы вернуть систему в первоначальное (до синерезиса) состояние.

Широкий спектр структурно-механических свойств отражает многообразие природных и синтетических тел, большинство из которых являются дисперсными системами.

Благодаря смешению фаз с различной природой и агрегатным состоянием, размерами частиц и взаимодействия между ними, процессам, протекающим в дисперсных системах и т.д., их структурно-механические свойства представляются непрерывным и бесконечным рядом не только промежуточных, аддитивно складываемых свойств, но и качественно новых, не присущим отдельным компонентам. Умение управлять процессами, протекающих в дисперсных системах, позволяет получать материалы с заданными свойствами.

Когда коллоидные частицы подходят очень близко друг к другу, их диффузные слои перекрываются и взаимодействуют. Это взаимодействие совершается в тонкой прослойке дисперсионной среды, разделяющей частицы. Устойчивость лиофобных золей определяется, главным образом, особыми свойствами этих тонких жидких слоёв.

Когда две коллоидные частицы, находящиеся в дисперсионной среде, сближаются, вначале они разделены толстым слоем жидкости, который постепенно утончается и в результате становится очень тонким.

После образования тонкого жидкого слоя утончение его может продолжаться, и это ещё больше сближает частицы. Утончение жидкого слоя заканчивается либо разрывом его при некоторой малой толщине, либо достижением некоторой равновесной толщины, которая далее не уменьшается. В первом случае частицы слипаются, а во втором – нет. Свойства этого тонкого жидкостного слоя определяют, произойдёт ли коагуляция, т. е. определяют устойчивость коллоидов.

Исследования показали, что утончение тонкого слоя при сближении частиц происходит путём вытекания из него жидкости. Когда жидкий слой становится достаточно тонким (толщина его меньше 100-200 нм), свойства жидкости в нём начинают сильно отличаться от свойств жидкости в окружающем объёме. В слое появляется дополнительное давление, которое В. Дерягин назвал “расклинивающим давлением”. По определению Дерягина, оно положительно, когда давление в слое понижено, это противодействует вытеканию из него жидкости, т.е. препятствует сближению коллоидных частиц. Отсюда происходит название “расклинивающее”, т.е. давление, которое раздвигает, “расклинивает” частицы. Расклинивающее давление может быть и отрицательным, т. е. повышать давление в слое, ускорять вытекание из него жидкости и способствовать сближению частиц.

Возникновение расклинивающего давления в тонких жидких слоях обусловлено такими факторами:

1) электростатическим взаимодействием в слое, обусловленное взаимным перекрыванием двойных электрических слоев (ДЭС) – это силы отталкивания с энергией Uотт>0;

2) Ван-дер-Ваальсовыми силами притяжения с энергией Uпр<0;

1) Адсорбционными силами, возникающими при перекрывании молекулярных адсорбционных слоев, где повышенная концентрация создает осмотический поток в сторону пленки, приводит к росту поверхностной энергии системы и, следовательно, к отталкиванию;

2) Структурным, связанным с образованием граничных слоев растворителя с особой структурой. Он характерен для лиофильных систем и соответствует термодинамическим представлениям об адсорбционно-сольватном барьере. Эффект обычно положительны.

Результирующая энергия межчастичного взаимодействия U определяется как сумма двух составляющих:

Если |Uотт| > |Uпр|, то преобладают силы отталкивания, коагуляция не происходит, золь является агрегативно устойчивым. В противоположном случае преобладают силы притяжения между частицами, происходит коагуляция.

Рассмотрим количественную интерпретацию этих сил.

Электростатическое отталкивание между мицеллами возникает при перекрывании диффузных слоёв противоионов. Энергия этого взаимодействия:

,

где h – расстояние между частицами; - величина, обратная толщине диффузного слоя δ; A – величина, не зависящая от h и определяемая параметрами ДЭС.

Величины א и A могут быть рассчитаны на основе теории ДЭС.

Расчёты показывают, что энергия отталкивания уменьшается:

· при увеличении зарядов противоионов и их концентрации;

· при уменьшении по абсолютной величине φо и z-потенциала.

Из уравнения следует, что Uотт убывает с увеличением расстояния между частицами h по экспоненциальному закону.

Энергия притяжения связана, главным образом, с дисперсионным взаимодействием между молекулами. Она может быть рассчитана по уравнению

Жидкообразные и твердообразные тела. Ньютоновские и неньютовские жидкости. Псевдопластические и дилатантные жидкообразные тела. Уравнение Оствальда-Вейля. Бингамовские и небингамовские твердообразные тела. Тиксотропия и реопексия

Предложенная П.А. Ребиндером классификация структур дисперсных систем помогает связать механические свойства тел с их строением.
