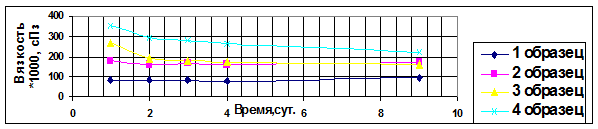

Рис.1 Изменение вязкости образцов ПВХ-пластизоли во времени

Вследствие различной вязкости пластификаторов вязкость пластизолей также различна. Но если при использовании в качестве пластификатора ДИНФ и ДОФ вязкость пластизоли в первые сутки падает, то при использовании ЭДОС этого эффекта не происходит (рис.1). При применении в качестве пластификатора ЭДОСрезко возрастает течение пластизоли и снижается содержание сухого остатка материала (табл.2).

Свойства ПВХ-пластизоли Таблица 2

Поэтому в качестве пластификатора была исследована смесь ДОФ и ЭДОС и найдено оптимальное её соотношение 19:1, которое улучшает не только технологические свойства пластизоли, но и улучшает физико-механические (относительное удлинение, прочность при разрыве) (табл.3), практически не ухудшая другие показатели материала (рис.2,3).

Свойства ПВХ-пластизоли Таблица 3

Рис. 2 Зависимость вязкости образцов ПВХ-пластизоли от концентрации пластификатора ЭДОС, исследованных через 3 суток приготовления

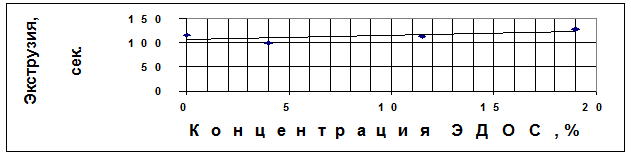

Рис.3 Зависимость течения образцов ПВХ-пластизоли от концентрации пластификатора ЭДОС, исследованных через 11 сутки приготовления

Использование предлагаемой смеси пластификаторов позволяет не только улучшить физико-механические показатели пластизоли, но и уменьшить её себестоимость, так как ЭДОС вдвое дешевле ДОФ.

Нами исследованы рецептуры, где использованы в качестве модификаторов ПВХ-пластизоли производные многоатомных спиртов (таб.4).

Составы исследуемых добавокТаблица 4

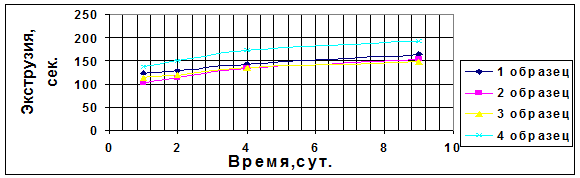

Рис.5 Зависимость течения образцов ПВХ-пластизоли во времени

Из представленных данных (рис.4,5) видно, что наиболее оптимальными технологическими свойствами обладает пластизоль, в составе которой присутствует диэтиленгликоль. Данный многоатомный спирт существенно стабилизировал технологические свойства ПВХ-пластизоли во времени, а также улучшил технологические и физико-механические свойства материала (табл.5), которые были снижены при замене зарубежного сырья в чешской рецептуре ПВХ-пластизоли на отечественныеаналоги.

Свойства ПВХ- пластизолей Таблица 5
