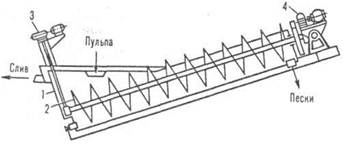

Рис. 2. Спиральный классификатор: 1-корыто; 2-4-соотв. спираль, ее подъемно-опускной механизм и привод.

В реечных классификаторах (рис. 3) ниж. продукт перемещается вверх по наклонному корыту и сбрасывается через его открытый торец с помощью движущейся возвратно-поступательной рамы, снабженной гребками. При течении суспензии по корыту и качаниях гребков верх. продукт выносится потоком жидкости через сливной лоток.

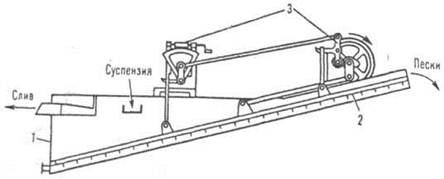

Рис. 3. Реечный классификатор: 1 - корыто; 2, 3 - соотв. рама с гребками и механизм ее возвратно-поступательные движения.

Эти аппараты менее производительны, чем спиральные, и поэтому применяются обычно в малотоннажных производствах. Чашевые классификаторы (рис. 4), обеспечивающие высокий выход слива, состоят из двух фракционирующих устройств: верхнего - конусной чаши-отстойника с медленно вращающимися гребками, нижнего - реечного аппарата.

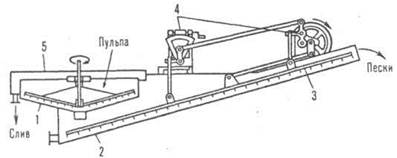

Рис. 4. Чашевый классификатор: 1 - чаша с гребками; 2 - корыто; 3, 4 - соотв. гребковая рама и механизм ее движения; 5 - кольцевой желоб (карман).

Разделяемый материал поступает в чашу, где крупные частицы оседают на дно, сгребаются гребками к центру, через отверстие в дне попадают в корыто реечного классификатора и далее выводятся из его верх, части. Мелкая фракция, увлеченная песками, отмывается движущейся противотоком водой, направляется в чашу, откуда вместе с накапливающимися в ней мелкими частицами уходит через край корыта и кольцевой желоб (карман) в слив.

МЕХАНИЧЕСКИЕ МЕТОДЫ ОБОГАЩЕНИЯ

Механические методы обогащения позволяют отделить ценные рудные частицы от частиц пустой породы с использованием чисто физических процессов, без химических превращений

Гравитационная концентрация. Гравитационная концентрация основана на использовании разной плотности различных минералов. Частицы разной плотности вводятся в жидкую среду, плотность которой имеет промежуточное значение между плотностями минералов, подлежащих разделению. Этот принцип можно проиллюстрировать отделением песка от опилок, когда их бросают в воду; опилки всплывают, а песок тонет в воде.

Обогащение в тяжелой среде. Метод обогащения в тяжелой среде основан на использовании суспензии, состоящей, помимо частиц руды, из воды и твердого компонента. Плотность суспензии варьируется от 2,5 до 3,5 в зависимости от свойств разделяемых минералов. При этом используются конические или пирамидальные емкости.

Отсадочные машины. Отсадочная машина - это один из видов гравитационного концентратора, в котором суспензия состоит из воды и рудных частиц.

В отсадочных машинах непрерывного действия имеются по крайней мере два отделения. Тяжелые частицы, попавшие в приемное отделение, скапливаются на дне; более легкие частицы всплывают. Подаваемый материал захватывается текущей водой и поступает в поверхностный слой на нижней части уклона, который стремится выплеснуться через край. Однако тяжелый материал проседает через более легкий и оказывается в придонном слое. Легкий материал смешивается с верхним слоем, и поперечный поток воды сносит его через перегородку в соседнее отделение, где происходит аналогичная сепарация. Автоматические разгрузочные устройства удаляют придонный слой с такой скоростью, чтобы он сохранял необходимую толщину.

Концентрационные столы. Концентрационные столы представляют собой гравитационные концентраторы, приспособленные для переработки материала песчаной фракции с размером зерна менее 2,5 мм. Главный их элемент - это покрытая линолеумом прямоугольная дека шириной 1,2-1,5 м и длиной около 4,8 м. Она устанавливается с небольшим регулируемым поперечным уклоном и испытывает возвратно-поступательное движение вдоль длинной стороны с частотой 175-300 циклов в минуту и амплитудой от 6 до 25 мм. Дека имеет рифленую поверхность; при этом высота ее гребней уменьшается в направлении диагонали деки от края стола, где производится подача материала, к его выгрузочному концу. Водная суспензия попадает в бороздки и там расслаивается: более тяжелый материал оседает на дно, а более легкий оказывается наверху. Под воздействием возвратно-поступательного движения легкий материал передвигается по деке. Поскольку высота гребней к выгрузочному концу стола уменьшается, верхний слой смывается потоком воды, идущим поперек стола, и уносится вниз к его боковой стороне, тогда как более тяжелый материал переносится к выгрузочному концу.

Шлюзы. Концентрационный шлюз представляет собой наклонный желоб с шероховатым дном, вдоль которого перемещается гравий россыпи (золотоносной или оловоносной), увлекаемый потоком воды; при этом тяжелые минералы оседают на дне углублений и удерживаются там, тогда как легкие выносятся. Шероховатость дна создается деревянными брусками, рейками, рифленой резиной, небольшими жердями и даже железнодорожными рельсами, устанавливаемыми вдоль или поперек желоба. Для переработки мелкозернистого песка и шлама дно шлюза покрывают мешковиной, брезентом или другим подобным материалом, который обычно прикрепляется металлической решеткой или грубой проволочной сеткой. При переработке золотоносного гравия для сепарации довольно часто используется ртуть благодаря ее способности прилипать к мелким частичкам золота и удерживать их в потоке воды. Ширина шлюза составляет от 0,5 до 2 м, а длина - от 3-6 м до 1,5 км и более. Наклон варьируют в пределах 2,0-12,5 см/м; при этом в нижней части шлюза преобладает тонкозернистый материал с большим количеством воды, а в верхней части - более грубозернистый с меньшим количеством воды. Периодически подачу материала прекращают и создают легкий поток воды, рифли снимают, начиная с выходного конца, осевший песок переворачивают лопатами для отмывки легкого песка, а оставшуюся часть сгребают в бадьи. Очищенный золотоносный продукт затем обрабатывается в промывочном лотке (диаметром 0,45 м и глубиной 5-8 см) с наклонными под углом 45. стенками. Когда песок вместе с водой в лотке встряхивается, тяжелый материал оседает, а легкие отходы смываются через край.

Флотация. Флотация основана на различиях физико-химических свойств поверхности минералов в зависимости от их состава, что вызывает селективное прилипание частиц к пузырькам воздуха в воде. Агрегаты, состоящие из пузырьков и прилипших частичек, всплывают на поверхность воды, тогда как не прилипшие к пузырькам частицы оседают, в результате чего происходит разделение минералов.

Прилипание к пузырькам усиливается при селективном покрытии частиц одного из минералов поверхностно-активным веществом. Примером такого вещества может служить парафин. Погрузите покрытую парафином частицу в газированную воду, и пузырьки выделившегося углекислого газа прилипнут к нему. Если частица достаточно маленькая, то она всплывет. Углеводородные ионы, в которых химически активная группа представлена производными тиокислот (ксантогенаты, тиофосфаты, меркаптаны и подобные им соединения), взаимодействуют предпочтительно с ионами тяжелых металлов.
