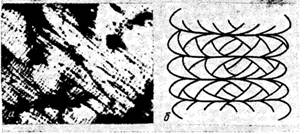

Рис.5. Электронно-микроскопический снимок (а) и схематическое изображение фрагмента структуры (б) композиции КЗ после отжига выше точки плавления ПЭ

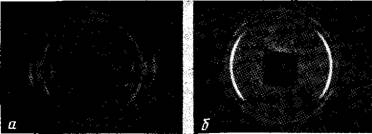

Рис.6. Фоторентгенограммы композиций К4 (а) и К5 (б), отожженных при различных температурах выше точки плавления ПЭ, 293 К

Аналогичный эффект имеет место в зоне перехода изотропного образца в шейку при одноосном растяжении [15]. При значительном перегреве композиций К4 и К5 выше Тил наблюдается полная изотропизация ПЭ-компонента в системе.

Таким образом, текстура сложного характера, описанная выше, свойственна лишь системе ПЭ - ПП и определяется эпитаксиальным характером кристаллизации расплавленного ПЭ на поверхности ориентированного ПП. В композициях на основе ПЭТФ и ПС эпитаксия ПЭ отсутствует.

Список литературы

1. Попов В.П., Антипов Е.М., Купцов С.А., Кузьмин Н.И., Безрук Л.П., Френкель С.Я. // Acta Polymeries. 1985. V.36. № 3. P.131.

2. Купцов С.А., Антипов Е.М., Ремизова А.А., Попов В.П. // Коллоид, журн. 1984. Т.47. № 4. С.791.

3. Попов В.П., Купцов С.А., Антипов Е.М., Ремизова А.А. // Высокомолек. соед. Б. 1983. Т.25. № 10. С.723.

4. Антипов Е.М., Белоусов С.А., Годовский Ю.К. // Высокомолек. соед.А. 1989. Т.31. № 4. С.845.

5. Красникова Н.П., Котова Е.В., Кечекьян А. С, Борисенкова Е.К., Антипов Е.М., Купцов С.А., Пельцбауэр 3., Древаль В.Е. Ц Высокомолек. соед. А. 1988. Т.30. № 6. С.1279.

6. Антипов Е.М., Купцов С.А., Попов В.П., Павлов С.А. // Высокомолек. соед. Б., 1987. Т.29. № 6. С.466.

7. 7. Попов В.П., Неткач Л.А., Давыдова Л.А., Волошин И.А., Белозеров В.В. // Пласт, массы. 1977. № 9. С.69.

8. Герасимов В. II. Дис . канд. хим. наук. М.: ИНЭОС АН СССР, 1969.183 с.
