Получение железа из железной руды производится в две стадии. Оно начинается с подготовки руды-измельчения и нагревания. Руду измельчают на куски диаметром не более 10 см. Затем измельченную руду прокаливают для удаления воды и летучих примесей.

На второй стадии железную руду восстанавливают до железа с помощью оксида углерода в доменной печи. Восстановление проводится при температурах порядка 700 °С:

Для повышения выхода железа этот процесс проводится в условиях избытка диоксида углерода СО2.

Моноксид углерода СО образуется в доменной печи из кокса и воздуха. Воздух сначала нагревают приблизительно до 600 °С и нагнетают в печь через особую трубу- фурму. Кокс сгорает в горячем сжатом воздухе, образуя диоксид углерода. Эта реакция экзотермична и вызывает повышение температуры выше 1700°С:

Диоксид углерода поднимается вверх в печи и реагирует с новыми порциями кокса, образуя моноксид углерода. Эта реакция эндотермична:

Железо, образующееся при восстановлении руды, загрязнено примесями песка и глинозема (см. выше). Для их удаления в печь добавляют известняк. При температу­рах, существующих в печи, известняк подвергается термическому разложению с образованием оксида кальция и диоксида углерода:

Оксид кальция соединяется с примесями, образуя шлак. Шлак содержит силикат кальция и алюминат кальция:

Железо плавится при 1540 °С. Расплавленное железо вместе с расплавленным шлаком стекают в нижнюю часть печи. Расплавленный шлак плавает на поверхности расплавленного железа. Периодически из печи выпускают на соответст­вующем уровне каждый из этих слоев.

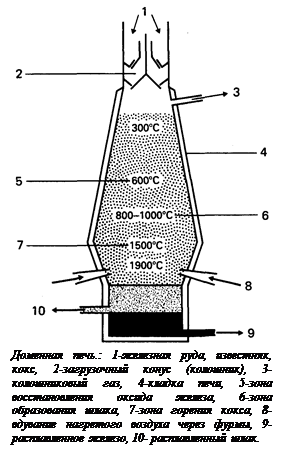

Доменная печь работает круглосуточно, в непрерывном режиме. Сырьем для доменного процесса служат железная руда, кокс и известняк. Их постоянно загружают в печь через верхнюю часть. Железо выпускают из печи четыре раза в сутки, через равные промежутки времени. Оно выливается из печи огненным потоком при темпера­туре порядка 1500°С. Доменные печи бывают разной величины и производительности (1000-3000 т в сутки). В США существуют некоторые печи новой конструкции с четырьмя выпускными отверстиями и непрерывным выпуском расплавленного железа. Такие печи имеют производительность до 10000 т в сутки.

Железо, выплавленное в доменной печи, разливают в песочные изложницы. Такое железо называется чугун. Содержание железа в чугуне составляет около 95%. Чугун представляет собой твердое, но хрупкое вещество с температурой плавления около 1200°С.

Литое железо получают, сплавляя смесь чугуна, металлолома и стали с коксом. Расплавленное железо разливают в формы и охлаждают.

Сварочное железо представляет собой наиболее чистую форму технического железа. Его получают, нагревая неочищенное железо с гематитом и известняком в плавильной печи. Это повышает чистоту железа приблизительно до 99,5%. Его температура плавления повышается до 1400 °С. Сварочное железо имеет большую прочность, ковкость и тягучесть. Однако для многих применений его заменяют низкоуглеродистой сталью (см. ниже).

Химические реакции при выплавке чугуна из железной руды

В основе производства чугуна лежит процесс восстановления железа из его окислов окисью углерода.

Известно, что окись углерода можно получить, действуя кисло­родом воздуха на раскалённый кокс. При этом сначала образуется двуокись углерода, которая при высокой температуре восстанав­ливается углеродом кокса в окись углерода:

Восстановление железа из окиси железа происходит постепенно. Сначала окись железа восстанавливается до закиси-окиси железа:

Далее закись-окись железа восстанавливается в закись железа:

и, наконец, из закиси железа восстанавливается железо:

Скорость этих реакций растёт с повышением температуры, с уве­личением в руде содержания железа и с уменьшением размеров кусков руды. Поэтому процесс ведут при высоких температурах, а руду предварительно обогащают, измельчают, и куски сортируют по крупности: в кусках одинаковой величины восстановление же­леза происходит за одно и то же время. Оптимальные размеры кусков руды и кокса от 4 до 8—10 см. Мелкую руду предвари­тельно спекают (агломерируют) путём нагревания до высокой температуры. При этом из руды удаляется большая часть серы.

Железо восстанавливается окисью углерода практически пол­ностью. Одновременно частично восстанавливаются кремний и мар­ганец. Восстановленное железо образует сплав с углеродом кокса. кремнием, марганцем, и соединениями, серы и фосфора. Этот сплав—жидкий чугун. Температура плавления чугуна значительно ниже температуры плавления чистого железа.

Пустая порода и зола топлива также должны быть распла­влены. Для понижения температуры плавления в состав «пла­вильных» материалов вводят, кроме руды и кокса, флюсы (плав­ни) — большей частью известняк СаСО3 и доломит CaCO3×МgСО3. Продукты разложения флюсов при нагревании образуют с ве­ществами, входящими в состав пустой породы и золы кокса, со­единения с более низкими температурами плавления, преимущест­венно силикаты и алюмосиликаты кальция и магния, например, 2CaO×Al2O3×SiO2, 2CaO×Mg0×2Si02.

Химический состав сырья, поступающего на переработку, иног­да колеблется в широких пределах. Чтобы вести процесс при посто­янных и наилучших условиях, сырьё «усредняют» по химическому составу, т. е. смешивают руды различного химического состава в определённых весовых отношениях и получают смеси постоянного состава. Мелкие руды спекают вместе с флюсами, получая «офлю­сованный агломерат». Применение офлюсованного агломерата даёт возможность значительно ускорить процесс.

Производство стали

Стали подразделяются на два типа. Углеродистые стали содержат до 1,5% углерода. Легированные стали содержат не только небольшие количества углерода, но также специально вводимые примеси (добавки) других металлов. Ниже подробно рассматри­ваются различные типы сталей, их свойства и применения.

Кислородно-конвертерный процесс. В последние десятилетия производство стали революционизировалось в результате разработки кислородно-конвертерного процесса (известного также под названием процесса Линца-Донавица). Этот процесс начал применяться в 1953 г. на сталеплавильных заводах в двух австрийских металлургиче­ских центрах-Линце и Донавице.
